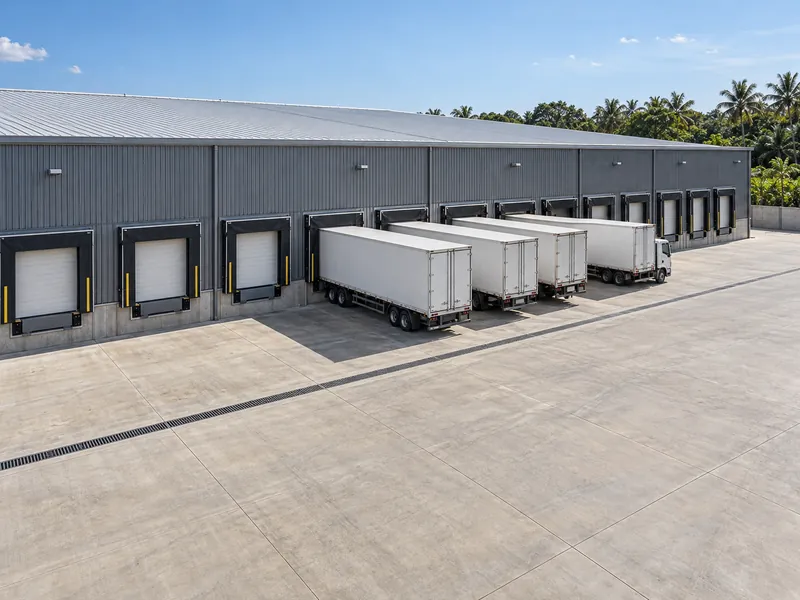

Conception des quais de chargement d’entrepôt pour bâtiments en acier

La conception des quais de chargement d’un bâtiment en acier est optimale lorsque l’équipe de projet arrête l’implantation des quais tôt, avant de s’engager sur le bâtiment et le site, car ajouter ou reprendre des éléments de quai par la suite coûte nettement plus cher. Pour un nouveau bâtiment d’entrepôt en acier, cela suppose de savoir quels camions arriveront, à quelle hauteur se situe le plancher de leur remorque et de quel espace de cour ils ont besoin, tant que la conception est encore sur papier. Les postes de chargement, la hauteur et l’espace de cour peuvent ensuite alimenter dès le départ la conception structurelle et civile.

Le guide ci-dessous suit l’ordre dans lequel les décisions relatives aux quais s’enchaînent : implantation, données de flotte, hauteur et portes, coordination des fosses de niveleur, puis espace de cour et règles de sécurité au front de quai. Il laisse de côté les seuils de sélection des niveleurs, les valeurs de pente et de profondeur ainsi que les prix. Les valeurs publiées pour les seuils, les pentes et les profondeurs divergent, et toutes dépendent du fournisseur d’équipements et de l’ingénieur local.

Implantation des quais d’entrepôt sur le plan du bâtiment

L’emplacement des quais sur le plan du bâtiment est une décision de conception précoce, car il fixe quel mur porte les ouvertures de quai, où circulent les camions et comment les marchandises se déplacent à l’intérieur. Les données de flotte, la hauteur de quai, l’espace de cour et le drainage prennent tous cette ligne de mur comme référence.

Configurations de quai courantes

Les guides de planification des quais publiés regroupent les quais en quelques configurations : en affleurement, fermé, ouvert, en dents de scie et en contrebas. Ces noms décrivent la manière dont le camion se présente au bâtiment. Chacune modifie ce que doivent faire le mur, l’aire de manœuvre devant celui-ci et la rampe d’accès. Choisir une configuration est donc autant une décision de site et de bâtiment qu’une décision d’équipement : elle relève de la discussion de conception initiale, et non de la commande d’équipements.

Séparation de la réception et de l’expédition

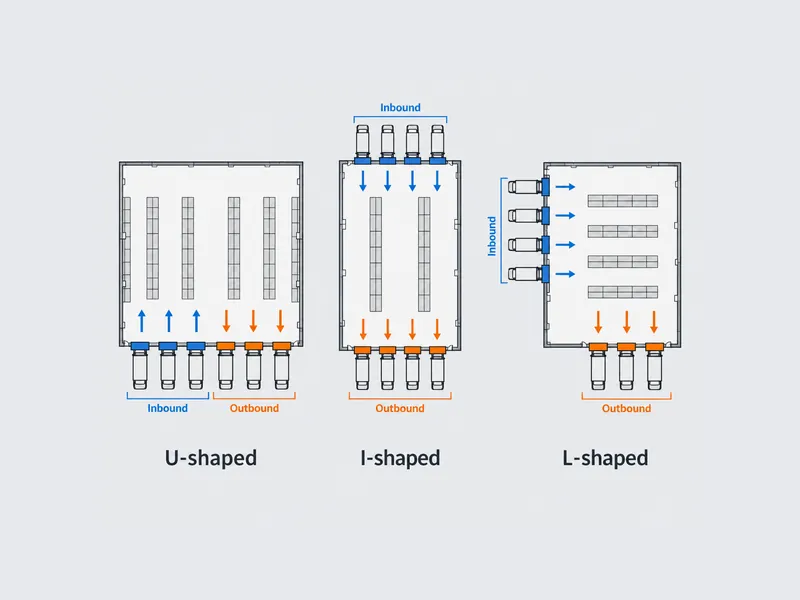

Séparer les quais de réception des quais d’expédition réduit le croisement de flux dans la cour et à l’intérieur du bâtiment, à condition que le volume de camions soit assez élevé pour justifier deux zones de quai. Les guides de planification des quais décrivent des implantations en U, en I et en L, et le choix entre elles détermine quels murs portent les quais. Ce choix doit être discuté tôt, en même temps que le plan du site. Un petit entrepôt à trafic modéré peut très bien fonctionner avec un seul mur de quai : la séparation dépend du volume et n’est pas systématique.

Données de flotte qui dimensionnent un quai pour camions d’entrepôt

Un quai pour camions d’entrepôt doit être dimensionné d’après les véhicules qui l’utiliseront réellement, et non d’après une norme générique. Les guides de planification des quais partent des deux mêmes questions : combien de camions par jour le quai traitera-t-il, et de quels types de camions s’agit-il ? Ces réponses déterminent le nombre de postes de chargement, la hauteur du plancher du quai et l’espace de cour nécessaire devant celui-ci.

Les données de flotte qui alimentent la conception sont peu nombreuses mais doivent être précises :

• Types de véhicules attendus, des camions porte-conteneurs et semi-remorques aux camions rigides et aux fourgonnettes.
• Volume quotidien et volume de pointe de camions au quai.
• Hauteurs de plancher de remorque mesurées, la plus basse et la plus haute, relevées sur des véhicules réels.
• Le véhicule le plus long qui devra reculer jusqu’au quai.

Une conception de quai efficace doit tenir compte de la diversité des camions qui l’utiliseront, d’où l’intérêt de mesurer les planchers de remorques réels. Une hauteur tirée d’un tableau de référence peut laisser un écart que l’équipement devra combler à chaque chargement. Lorsque la flotte future est inconnue, les recommandations sur les quais suggèrent de retenir la longueur maximale autorisée des véhicules pour aménager la cour. Le nombre de quais suit la même logique. Les règles empiriques fondées sur la surface varient selon les sources et selon l’usage (distribution, fabrication, stockage) : le volume de camions et le mode d’exploitation restent donc les données déterminantes.

Hauteur et portes du quai de chargement d’entrepôt

La hauteur du quai de chargement d’entrepôt est d’abord une décision de flotte, ensuite une décision de bâtiment : c’est pourquoi un chiffre unique publié convient rarement à une exploitation mixte.

Hauteur de quai pour une flotte mixte

La pratique nord-américaine fixe couramment les quais à environ 48 in (environ 1.22 m) au-dessus de la rampe d’accès. La plage souvent citée va de 48 à 52 in (environ 1.22 à 1.32 m) et concerne les semi-remorques de 53 ft. Ce chiffre décrit une norme de remorque dans un marché donné. Pour des projets en Afrique, en Asie du Sud-Est, en Amérique du Sud ou au Mexique, ce n’est qu’un point de référence : la composition locale du parc de véhicules doit être mesurée. Les camions frigorifiques ont tendance à être particulièrement hauts, ce qui montre les limites d’une hauteur de quai unique.

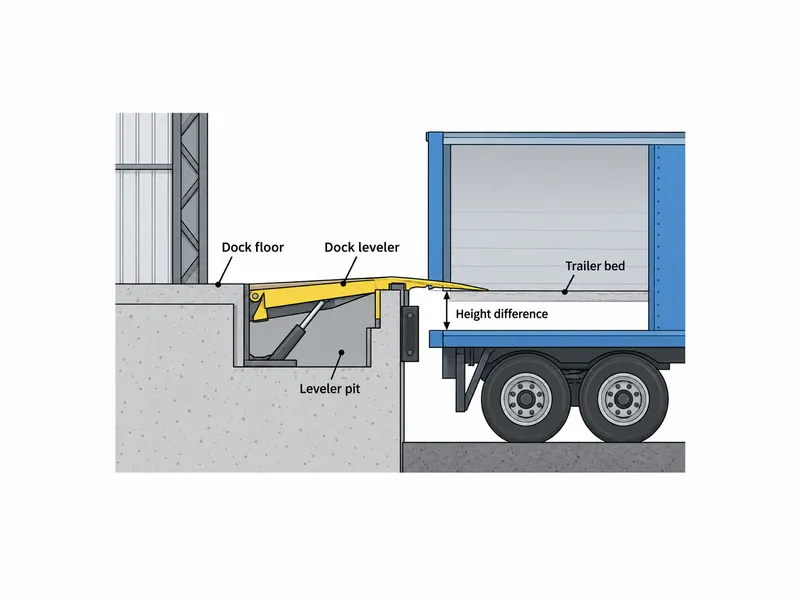

Les niveleurs de quai servent à combler l’écart de hauteur entre le plancher du quai et le plancher de la remorque. La spécification guide fédérale américaine relative aux niveleurs de quai les décrit exactement en ces termes. L’écart qu’un niveleur peut rattraper dépend de l’appareil : il faut donc transmettre la plage mesurée de la flotte au fournisseur d’équipements avant de fixer la hauteur de quai.

Dimensions des portes et composition du parc de véhicules

Les dimensions des portes dépendent des véhicules et des marchandises : elles relèvent donc de la même étude de flotte initiale que la hauteur de quai. En Amérique du Nord, les portes à hauteur de quai mesurent couramment environ 8 à 9 ft de large et environ 10 ft de haut, et les charges à caisse large utilisent des ouvertures plus larges. Ces dimensions de quai de chargement d’entrepôt reflètent le parc de remorques nord-américain. Un projet situé ailleurs doit les vérifier au regard de ses propres véhicules et charges avant de finaliser la conception du mur.

Coordination des fosses de niveleur avec le calendrier de bétonnage

Sur les quais de chargement des bâtiments industriels en acier, la fosse de niveleur est le point de rencontre entre le lot équipements et le lot béton, et ses dimensions découlent du niveleur retenu, non des plans du bâtiment. Les niveleurs à fosse nécessitent une fosse en béton coffrée à chaque poste de chargement. Les recommandations publiées concordent : l’entrepreneur coffre et coule la fosse aux dimensions fournies par le fabricant du niveleur retenu. En pratique, l’équipe doit choisir le niveleur avant de couler la moindre fosse.

La spécification guide fédérale américaine relative aux niveleurs de quai, UFGS 11 13 19.13, fixe directement le calendrier : ne pas couler la fosse avant l’approbation des plans de conception et de détail. Cette clause régit les projets d’installations fédérales américaines et ne s’impose pas aux projets d’autres marchés. Les recommandations de construction de quais pour les projets privés donnent le même conseil : attendre les plans approuvés par le fabricant. La spécification couvre aussi le cas inverse. Lorsque les conditions de chantier limitent la taille de la fosse, elle demande d’adapter le niveleur à la fosse et de vérifier les mesures sur le bâtiment.

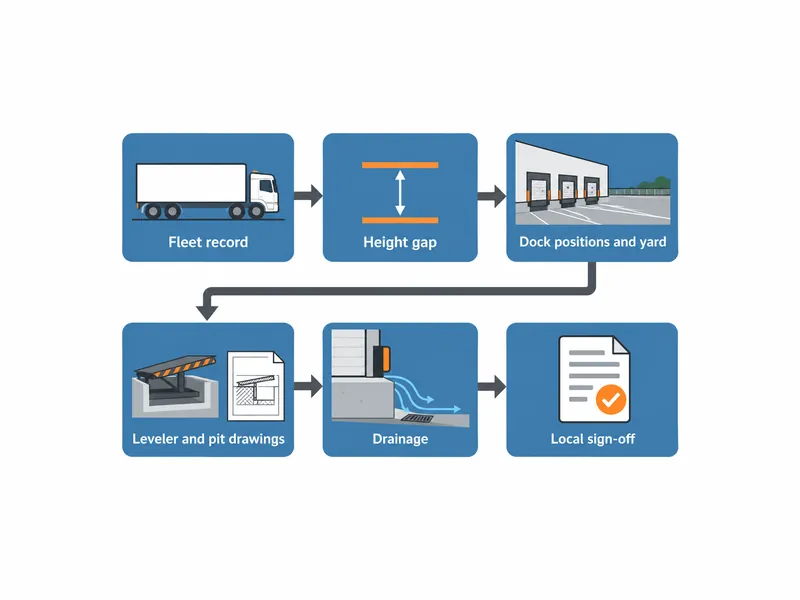

La séquence ci-dessous est la synthèse, par cet article, des recommandations publiées sur la planification des quais, les équipements et les spécifications, sous forme d’un ordre de vérification de projet. Ce n’est pas une procédure d’ingénierie imposée, et chaque étape transmet une donnée précise à la suivante :

1. Consigner les données de flotte : types de véhicules, volume quotidien, hauteurs de plancher de remorque mesurées et véhicule le plus long. On en tire la hauteur de quai cible et le véhicule de conception pour la cour.
2. Comparer la plage de hauteurs mesurées à la hauteur de quai prévue. L’ampleur de l’écart indique au fournisseur d’équipements ce que le niveleur doit rattraper.
3. Fixer les postes de chargement, la séparation entre réception et expédition et l’emprise de la cour pour le plus grand véhicule. Les concepteurs structurels et civils disposent alors d’un axe de mur de quai et d’une emprise de site sur lesquels travailler.
4. Choisir le niveleur et obtenir ses dimensions de fosse et ses plans approuvés avant que quiconque ne coffre et ne coule les fosses. Le lot béton correspond alors aux équipements réellement fournis.
5. Prévoir le drainage à l’écart du front de quai. La conception civile protège alors la zone où stationnent les remorques.
6. Confirmer les codes applicables auprès de l’autorité locale et faire valider la conception finale par des professionnels locaux en structure, en génie civil et en électricité.

Pour les quais de chargement des bâtiments métalliques, les étapes 3 et 4 sont celles où la planification du quai rejoint le processus d’architecture et de conception des bâtiments métalliques. Le code structurel applicable varie lui aussi selon le projet. L’interprétation des codes aux quais de chargement dépend souvent de l’autorité locale compétente : un contact précoce avec les instructeurs de permis évite les mauvaises surprises de dernière minute.

Espace de cour, drainage et retenue au front de quai

Le plus grand véhicule détermine la taille de la zone située devant le front de quai, et les règles de sécurité qui s’y appliquent diffèrent selon les pays. Ni la profondeur de la cour ni les pratiques de retenue ne se transposent d’un marché à l’autre sans vérification.

Profondeur de cour à partir du plus grand véhicule

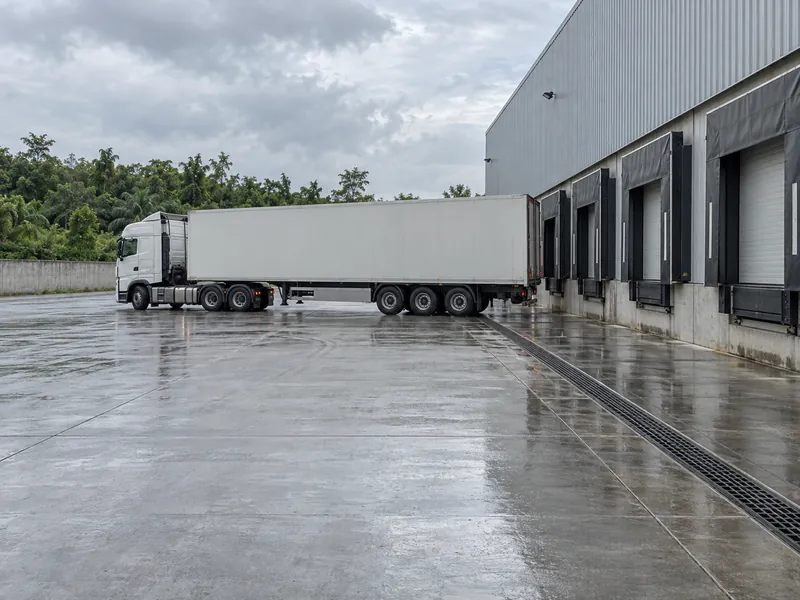

La profondeur de la cour devant un quai d’entrepôt découle de la longueur et du rayon de giration du plus grand véhicule qui y reculera. Les valeurs publiées pour la profondeur de l’aire de manœuvre et de la cour camions ne concordent pas. Certaines mesurent l’espace libre depuis le front de quai, d’autres mesurent toute la cour camions : un chiffre tiré d’un guide peut donc induire en erreur. Une fois le bâtiment construit et la cour pavée, une cour camions trop peu profonde pour le parc de véhicules du transporteur n’est souvent pas rattrapable sans revoir l’aménagement du site. La vérification pratique consiste à tracer la courbe de marche arrière du véhicule de conception sur le plan du site avant de fixer la position du bâtiment.

Eau au front de quai

Le drainage au front de quai demande une attention propre en conception, car l’eau qui s’accumule là où stationnent les remorques rend les accès glissants et accélère la dégradation du béton. Sous les climats chauds, les flaques et les dommages au béton sont les préoccupations pratiques, et le risque de verglas mis en avant dans les recommandations pour climats froids compte moins. Coordonner les niveaux de la rampe d’accès et de l’aire de manœuvre avec la conception du drainage du site afin que les eaux de ruissellement s’écoulent à l’écart de la ligne de quai.

Règles relatives à la retenue des véhicules et à la protection contre les chutes

La législation locale fixe les règles de sécurité au bord du quai, et la réglementation des États-Unis illustre le type d’exigences qu’une conception doit anticiper. Aux États-Unis, l’OSHA impose trois exigences pertinentes :

• 29 CFR 1910.26(d) : des mesures telles que des calages de roue ou des sabots de calage doivent empêcher le véhicule de transport de bouger pendant que des employés se trouvent sur une plaque de pontage.
• 1910.178(k)(1) : lorsqu’un chariot de manutention à moteur monte dans un camion routier, ses freins doivent être serrés et ses roues arrière calées.
• 1910.28(b)(4) : des garde-corps ou des mains courantes sont exigés lorsque des employés se trouvant sur une plaque de pontage sont exposés à une chute de 4 ft (1.2 m) ou plus. Une exception limitée couvre la manutention motorisée effectuée par des employés formés lorsque la chute est de 10 ft ou moins.

Les clauses de l’OSHA ne s’appliquent qu’aux États-Unis. Les projets situés sur d’autres marchés doivent confirmer les exigences locales équivalentes, car elles influent sur les équipements de retenue et la protection de rive au quai.

Bien ordonner la séquence des quais

Le livrable qui clôt la conception du quai est un jeu de plans de niveleur approuvés comportant les dimensions de fosse, émis avant le coffrage de toute fosse au front de quai. Ce jeu de plans n’est fiable que si la plage mesurée de la flotte, l’axe du mur de quai et l’emprise de la cour pour le véhicule de conception sont déjà fixés. La hauteur, les portes et la profondeur de cour découlent de ces véhicules mesurés, et la structure acier comme le lot béton s’y conforment. Sans les plans approuvés, chaque fosse au front de quai est coulée à l’aveuglette.
