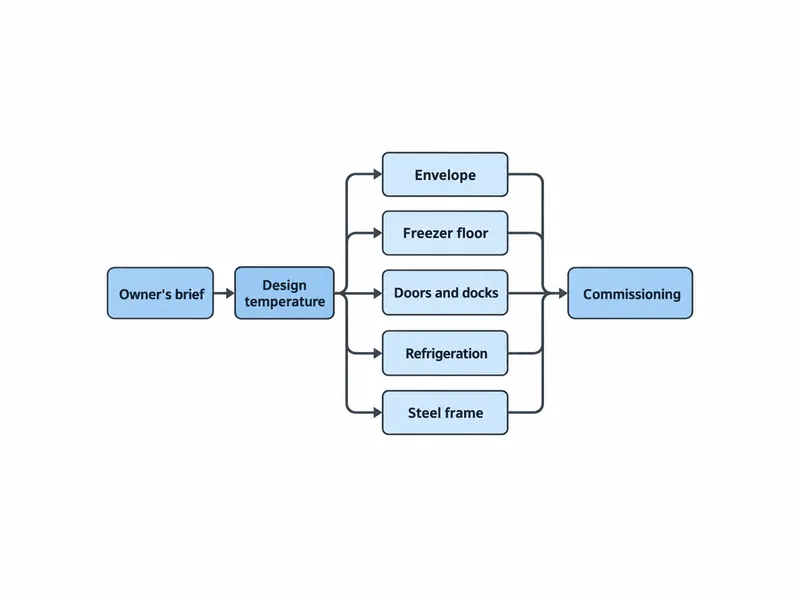

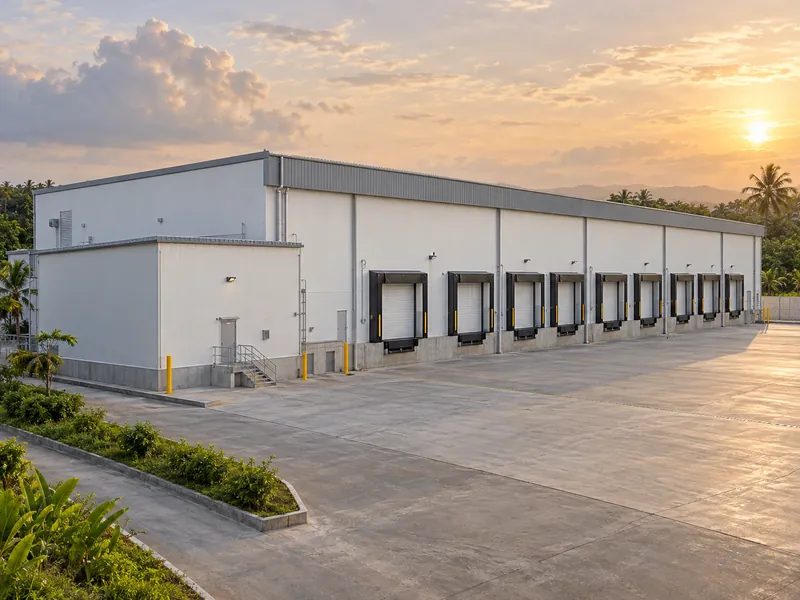

La conception d'un entrepôt frigorifique est avant tout une chaîne de transferts de responsabilité. Les exigences d'exploitation deviennent un programme de températures, et ce programme se traduit par des éléments précis pour les équipes de l'enveloppe, du sol, de la réfrigération et de la structure. Une rupture dans cette chaîne se manifeste plus tard par des défauts physiques dans les bâtiments frigorifiques. Une chambre de congélation conçue sans protection du sol en est un exemple ; un tracé de tuyauterie traversant le pare-vapeur en fin de chantier en est un autre.
Les sections ci-dessous suivent la chaîne depuis le programme du maître d'ouvrage jusqu'à la mise en service et indiquent quelle discipline valide chaque décision. Le dimensionnement des équipements de réfrigération, les estimations de coûts et les clauses de code propres à chaque pays sortent du cadre de ce guide. Des professionnels agréés dans le pays du projet doivent valider la conception finale structurelle, mécanique, électrique et civile.
Ce qui distingue la conception d'un entrepôt frigorifique
Un entrepôt frigorifique est un bâtiment isolé et un système de réfrigération conçus comme un seul ensemble. Ce n'est pas un entrepôt standard auquel on ajoute la réfrigération après coup. Les locaux sont généralement regroupés en zones positives maintenues au-dessus de zéro et en zones négatives maintenues en dessous. Chaque gamme de produits impose sa propre température de conception : un bâtiment multitempérature peut donc réunir plusieurs conditions de conception sous un même toit.
La température de conception est la variable qui commande toutes les autres. Une consigne de température plus basse augmente les exigences d'isolation et fait entrer le soulèvement par le gel dans la conception du sol. Elle signifie aussi que toute fuite d'air au niveau d'une porte ou d'une traversée risque davantage de laisser de la condensation ou de la glace. La structure porteuse peut ressembler beaucoup à celle d'un bâtiment d'entrepôt en acier ordinaire. C'est dans les détails de l'enveloppe, du sol et des portes qu'un entrepôt frigorifique se distingue d'un entrepôt sec ; ces décisions exigent donc des éléments qu'un entrepôt sec ne demande jamais.
Les ouvrages techniques répartissent le travail de la même manière. Le Handbook—Refrigeration de l'ASHRAE traite des exigences de stockage des denrées, de la conception des installations frigorifiques et des charges des installations frigorifiques dans des chapitres distincts de sa section sur le refroidissement et le stockage des aliments. Le guide de l'ASHRAE sur les installations de stockage réfrigéré suit un ordre similaire : il passe des conditions de stockage, de la capacité, de l'agencement et de l'aménagement du site aux structures porteuses, murs, toitures, sols, portes et quais. Comme la conception du bâtiment et le calcul des charges sont deux travaux distincts, le programme du maître d'ouvrage doit transmettre des informations claires de l'un à l'autre.
Exigences d'exploitation et éléments confirmés par chaque discipline
Le programme doit commencer par ce qui est stocké et par la façon dont les marchandises circulent, car chaque discipline en aval travaille à partir de ces réponses. Les recommandations de planification des entrepôts frigorifiques citent les mêmes éléments essentiels :
- type de produits et volume de stock attendu
- température et humidité requises pour chaque groupe de produits
- flux des marchandises, de la réception au stockage puis à l'expédition, y compris le zonage selon les conditions de stockage ou la fréquence d'accès
- nombre suffisant de postes de quai pour le chargement et le déchargement
- accès du site aux voies de transport, distance aux fournisseurs et aux clients, disponibilité en électricité et en eau, et climat local
La capacité future doit figurer dans le premier programme. Les dimensions des locaux doivent couvrir les volumes actuels et prévus. Si une extension est probable, fixez les portées de la structure, la trame et l'emplacement de l'extension future avant de détailler l'enveloppe isolée. L'ajout ultérieur de chambres froides est plus facile lorsque la conception d'origine a déjà prévu leurs points de raccordement.
Le tableau ci-dessous rassemble ces éléments de planification en une carte de coordination. Chaque ligne indique quelle question un élément soulève et qui confirme habituellement la réponse. Ce n'est pas une méthode de conception, et la répartition des responsabilités varie selon le contrat et le pays.
| Élément d'exploitation | Question de conception qu'il soulève | Généralement confirmé par |
|---|---|---|
| Produits, volumes, besoins de température et d'humidité | Nombre de zones de température et température de conception de chacune | Le maître d'ouvrage avec l'ingénieur frigoriste |
| Température de conception de chaque local | Niveau d'isolation de l'enveloppe ; nécessité ou non d'une protection du sol contre le soulèvement par le gel | Le concepteur de l'enveloppe et du thermique avec l'ingénieur génie civil local |
| Flux des marchandises, zonage et nombre de quais | Agencement des locaux, emplacement des portes, des quais et des sas | L'architecte ou le planificateur logistique |
| Trafic des portes et schéma d'ouverture | Types de portes, sas, distance entre les portes des chambres froides et les portes de quai | L'architecte avec l'ingénieur frigoriste |
| Équipements de réfrigération et tracés de tuyauterie | Charges suspendues à la structure de toiture ; points où les tuyaux traversent l'enveloppe | L'ingénieur frigoriste, puis l'ingénieur structure |
| Réseaux du site et climat | Alimentation en électricité et en eau pour la réfrigération ; exposition de l'enveloppe à l'humidité | Le maître d'ouvrage avec les ingénieurs mécaniciens et électriciens locaux |
| Capacité actuelle et future | Portées, trame et emplacement de l'extension | Le maître d'ouvrage avec l'ingénieur structure |
Les éléments de la structure en acier nécessaires à la conception d'un bâtiment métallique préfabriqué peuvent être fixés dès la phase de programme. Les exigences varient selon le fournisseur ; pour une structure en acier préfabriquée, Xinguangzheng demande les éléments suivants :
- usage du bâtiment
- pays et ville du site, et exposition éventuelle du site à des vents forts ou à la neige
- tout code de conception exigé
- largeur, longueur et hauteur à l'égout
- préférence pour une portée simple ou multiple
- besoins en grue et en mezzanine
- exigences d'isolation
- nombre de portes et de fenêtres
En fixant ensemble les éléments de la structure et les zones de température, le concepteur de la structure et celui de l'enveloppe travaillent à partir du même plan au lieu de devoir harmoniser leurs dessins par la suite.
Enveloppe isolée et maîtrise de la vapeur pour les chambres froides

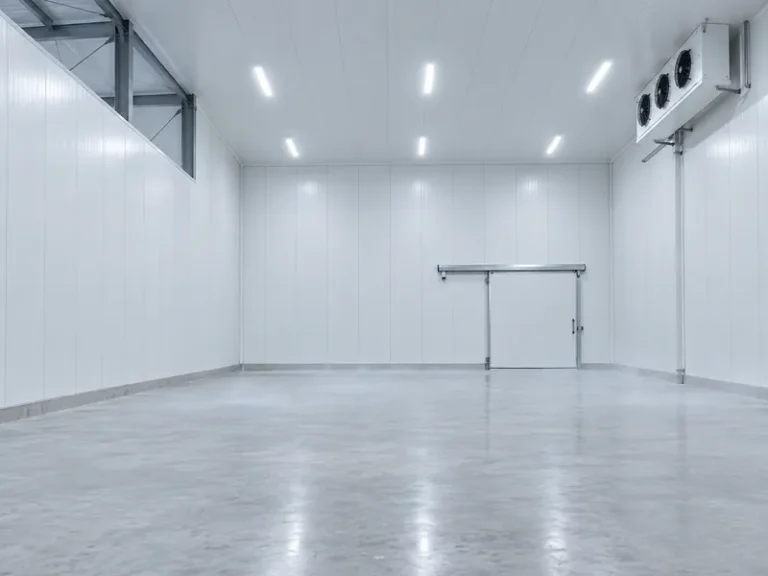

La plupart des murs et plafonds d'entrepôts frigorifiques récents sont constitués de panneaux sandwich isolants fabriqués en usine, à âme en mousse de polyuréthane ou de polyisocyanurate. Leur performance dépend autant des joints et des interfaces que de l'âme elle-même. La mousse projetée et les panneaux isolants rigides restent des solutions alternatives. Spécifier le panneau pour chambre froide ne représente donc que la moitié de la décision relative à l'enveloppe ; l'autre moitié concerne la façon dont chaque panneau s'articule avec la toiture, le sol, les portes et les traversées.
Les exigences d'isolation augmentent à mesure que la température de conception baisse : une chambre négative a donc besoin d'une enveloppe plus performante qu'une chambre positive dans le même bâtiment. L'épaisseur des panneaux et la spécification de l'âme doivent découler d'un calcul thermique fondé sur la température réelle du local, les conditions extérieures et le produit de panneau retenu. Les valeurs d'épaisseur publiées varient fortement selon le type de produit et la base de mesure, ce qui les rend peu fiables comme règles générales.
Un pare-vapeur d'entrepôt frigorifique doit être étanche à l'air, et pas seulement à l'eau. Même une petite fuite d'air chaud dans une chambre froide transporte de l'humidité qui se condense ou gèle à l'intérieur de l'enveloppe. La peau côté chaud des panneaux, le pare-vapeur de toiture et le pare-vapeur sous dalle forment ensemble une enveloppe continue étanche à la vapeur. Chaque jonction entre deux de ces éléments exige donc un détail spécifique sur les plans avant le démarrage de la construction du bâtiment frigorifique sur site.

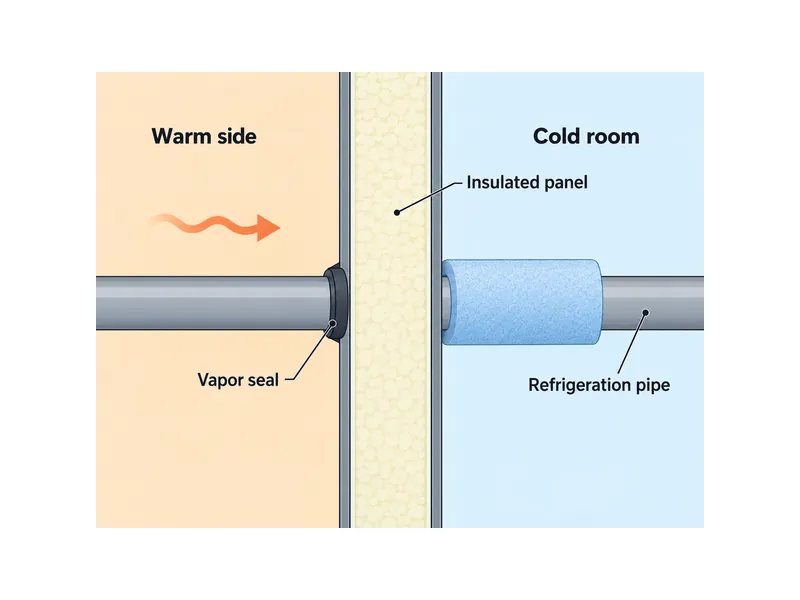

Chaque traversée est une rupture dans l'enveloppe qu'il faut refermer par conception. Les profilés de charpente métallique, les tuyauteries frigorifiques, les conduits et les canalisations d'évacuation qui traversent les panneaux exigent chacun un traitement thermique et pare-vapeur propre. À défaut, la surface froide de la traversée attire l'humidité du côté chaud, et la condensation s'ensuit. Fixez les positions des traversées sur des plans coordonnés avant de commander les panneaux, limitez leur nombre autant que l'agencement le permet et consignez chacune d'elles pour l'étanchéité et le contrôle.
Dans les climats chauds et humides, chaque fuite d'air et chaque ouverture de porte introduit davantage d'humidité dans la zone froide, où elle peut se condenser ou geler. Les guides rédigés pour les entrepôts frigorifiques en climat de mousson signalent la saison des pluies comme une période de risque accru de condensation et d'humidité. Pour les sites à longue saison humide, l'étanchéité à l'air des joints de panneaux et des ouvertures de portes mérite la même attention de conception que le niveau d'isolation.
Conception du sol des chambres négatives et protection contre le soulèvement par le gel
Un local maintenu sous le point de congélation pendant de longues périodes peut geler le sol sous sa dalle, et le soulèvement par le gel qui en résulte peut soulever et fissurer le sol. Les sols de chambres négatives exigent donc une stratégie de protection conçue dès le départ. Une approche courante consiste à prévoir une couche chauffante sous l'isolation du sol, par circulation de glycol chaud ou par traçage électrique. Les ingénieurs génie civil et frigoriste définissent cette couche ensemble. Les locaux maintenus au-dessus du point de congélation échappent généralement au risque de soulèvement par le gel, mais leurs sols font tout de même partie de l'enveloppe isolée et protégée par pare-vapeur.

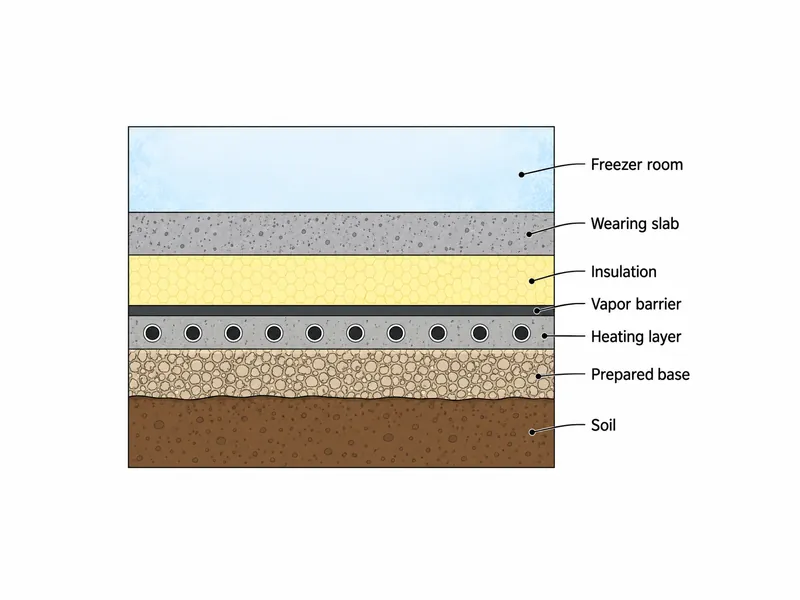

Le sol d'une chambre négative est conçu comme un assemblage en couches. Ces couches comprennent généralement une forme de fondation préparée, le système de chauffage, un pare-vapeur, l'isolation et la dalle d'usure structurelle. Les épaisseurs de couches, la spécification du béton et la planéité du sol nécessaire aux racks et aux chariots élévateurs relèvent de l'ingénieur génie civil local, qui tient également compte des conditions de sol et de la nappe phréatique.
La conception du sol dépend aussi de la charpente métallique. Lorsqu'une ossature en kit repose sur une fondation conçue et réalisée localement, les données de réaction d'appui des colonnes fournies par le concepteur de la charpente deviennent un élément d'entrée pour la conception locale des fondations et du sol. Définir qui fournit ces données, et quand, permet au lot charpente métallique et au lot génie civil de travailler à partir des mêmes charges.
Portes, quais et sas à la limite de température

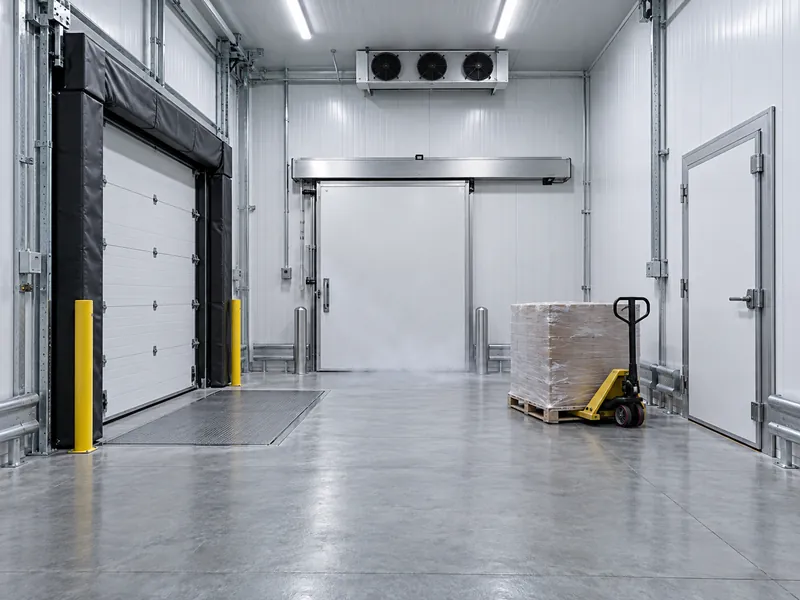

Chaque porte d'un entrepôt frigorifique est une fuite d'air programmée : l'emplacement et le type des portes relèvent donc de la phase d'agencement. Les portes interverrouillées d'un sas, qui ne s'ouvrent jamais en même temps, limitent l'air chaud et humide qui pénètre pendant le chargement. Les sas entre le quai et les chambres froides remplissent la même fonction.
Lorsqu'une chambre froide se trouve à l'intérieur d'un bâtiment hors froid plus vaste, placez sa porte bien à l'écart des portes de quai. Les portes de quai qui s'ouvrent à répétition par temps chaud laissent entrer de l'air humide dans le hall hors froid, et une porte de chambre froide proche de celles-ci reçoit cet air en premier. La logique générale de la conception des quais de chargement d'entrepôt s'applique toujours ; la frontière thermique y ajoute l'étanchéité et un espace tampon.
Transmettez le trafic de portes attendu à l'ingénieur frigoriste en même temps que le tableau des portes. Le type de porte, la profondeur du sas et l'étanchéité du quai sont plus faciles à définir lorsque le schéma d'ouverture est connu avant de figer l'agencement.
Réfrigération, charges structurelles et transferts de responsabilité à la mise en service
Lorsque les évaporateurs et la tuyauterie sont suspendus à la structure de toiture, une décision mécanique devient une charge structurelle. Les positions et les poids des équipements doivent parvenir à l'ingénieur structure avant la finalisation de la conception de l'ossature. La même coordination s'applique lorsque des chambres froides sont construites à l'intérieur d'un bâtiment existant : dans ce cas, un ingénieur structure doit vérifier si la charpente métallique existante peut reprendre le poids supplémentaire de la réfrigération.
Le choix du fluide frigorigène relève de l'ingénieur frigoriste, mais il a des répercussions sur la conception du bâtiment. Les systèmes à ammoniac, par exemple, présentent des risques de toxicité et une incompatibilité avec la tuyauterie en cuivre. Ces systèmes exigent du personnel formé et des équipements de sécurité, que l'agencement du bâtiment doit prévoir.
Le choix des racks est l'autre décision structurelle à trancher au stade du concept. Dans un bâtiment à racks porteurs, les racks supportent les murs et la toiture. Cette option est surtout associée aux entrepôts automatisés de grande hauteur ; l'alternative est une ossature métallique conventionnelle avec des racks autoportants. Ce choix détermine qui conçoit la structure principale : il doit donc être arrêté avant la conception de l'ossature.
La mise en service referme la chaîne. Avant l'exploitation complète, l'entrepôt doit être testé au regard de ses exigences de conception et des réglementations applicables, et les systèmes doivent être ajustés lorsque les résultats sont insuffisants. Les essais, les relevés de température et les corrections éventuelles sont plus faciles à gérer lorsque le programme de conception a déjà fixé la température, l'humidité et la tolérance cibles de chaque local.
Où les programmes de conception d'entrepôts frigorifiques se brisent généralement
Les défauts décrits ci-dessus ont une origine commune : une donnée d'entrée qui n'a pas atteint à temps le corps d'état suivant. Une température de calcul fixée sans l'ingénieur des fondations peut laisser une chambre négative sans protection contre le soulèvement par le gel. Un tracé de tuyauterie dessiné après la commande des panneaux devient une traversée non prévue. Des poids d'évaporateurs qui ne parviennent jamais à l'ingénieur structure, ou un trafic de portes que l'ingénieur en réfrigération ne voit jamais, provoquent le même type de reprise. Une même habitude les évite tous : confirmer la donnée d'entrée avant que le corps d'état suivant ne commence son travail.
Pour l'ossature métallique de cette chaîne, Xinguangzheng conçoit l'ossature selon le code fixé par le pays de destination et l'ingénieur du projet. Nous émettons un modèle 3D Tekla pour approbation avant toute découpe de l'acier. Nous fournissons également les plans d'atelier, un manuel de pose et les réactions d'appui en pied de poteau pour la conception locale des fondations. Les panneaux sandwich PU sont un élément optionnel. Les équipements de réfrigération, les fondations et le montage du bâtiment métallique sur site ne font pas partie de notre fourniture. La conception structurelle, mécanique, électrique et civile finale est confirmée par les professionnels locaux du projet.
Avant de demander une conception d'ossature, fixez la température de calcul de chaque local et la position de chaque traversée de l'enveloppe. Ces deux décisions déterminent les détails de l'acier, des panneaux et du plancher de chambre négative qui suivent.
Questions fréquentes
Un entrepôt frigorifique a-t-il besoin d'un plancher chauffant s'il ne comporte que des chambres positives ?
Les locaux maintenus au-dessus de zéro n'ont généralement pas besoin de protection contre le soulèvement par le gel, car le risque provient du gel du sol sous des locaux maintenus en dessous de zéro pendant de longues périodes. Le plancher nécessite néanmoins une isolation et un pare-vapeur continu au titre de l'enveloppe. Si un local peut être converti ultérieurement en entreposage négatif, l'ingénieur civil local doit prendre cette possibilité en compte dès la conception initiale du plancher.
Quels détails faut-il préciser là où des éléments métalliques ou des tuyaux traversent les panneaux d'une chambre froide ?
Chaque traversée nécessite son propre détail thermique et de vapeur pour que l'enveloppe étanche à l'air reste continue autour d'elle. Les éléments en acier de structure, les tuyaux de réfrigération, les conduits et les évacuations sont tous concernés, car chacun fait passer une surface froide à travers le panneau. Ce détail doit figurer sur les plans coordonnés avant la commande des panneaux, afin que l'étanchéité ne soit pas laissée à l'improvisation sur site.
Pourquoi les chambres négatives ont-elles besoin de plus d'isolation que les chambres positives ?
Les chambres négatives fonctionnent à une température de calcul plus basse, et les exigences d'isolation augmentent à mesure que cette température baisse. Leur plancher comporte en outre une protection contre le soulèvement par le gel. L'épaisseur exacte des panneaux et le type d'âme doivent résulter d'un calcul thermique tenant compte de la température réelle du local, du climat du site et du produit panneau retenu.
Un entrepôt métallique existant peut-il être converti en entrepôt frigorifique ?
La conversion par construction de chambres froides isolées à l'intérieur de la structure existante est possible, mais trois vérifications s'imposent au préalable. Un ingénieur structure doit confirmer que l'acier existant peut supporter les équipements de réfrigération suspendus à la toiture. La nouvelle enveloppe doit comporter un pare-vapeur continu et étanche à l'air. Les portes des chambres froides doivent être implantées à bonne distance des portes de quai existantes.
Au-delà des dimensions du bâtiment, quels détails de l'entrepôt frigorifique le concepteur de l'ossature métallique doit-il connaître ?
Les zones de température et tout équipement de réfrigération suspendu à la toiture constituent les éléments propres à l'entrepôt frigorifique, car ils influent sur l'ossature, l'enveloppe et les charges que la structure doit reprendre. Le reste de la demande correspond à un programme d'ossature standard, et les exigences varient selon le fournisseur. Xinguangzheng demande l'usage du bâtiment, le pays et la ville du site avec l'exposition au vent ou à la neige, ainsi que le code de calcul exigé. La demande couvre également la largeur, la longueur et la hauteur à l'égout, la portée souhaitée, les besoins en pont roulant et en mezzanine, les exigences d'isolation ainsi que le nombre de portes et de fenêtres.
