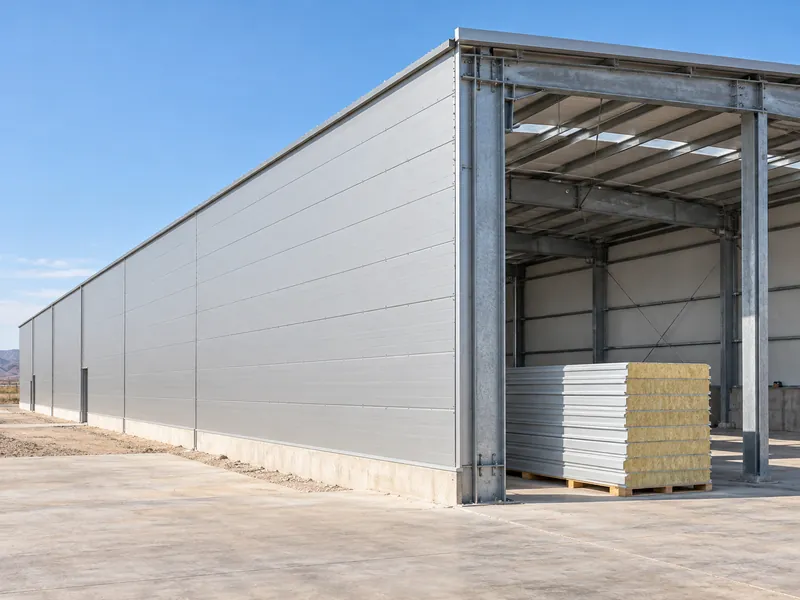

Panneaux métalliques isolés coupe-feu : ce que couvre le classement au feu

Le classement au feu d'un panneau métallique isolé décrit le comportement d'une composition testée lors d'un essai au feu précis. Ce n'est pas une propriété que le panneau conserve dans tous les murs ou plafonds. Lorsque des panneaux métalliques isolés coupe-feu sont prescrits comme bardage de bâtiment métallique préfabriqué, la question utile est plus précise que « ce panneau est-il coupe-feu ? » : elle porte sur l'essai dont provient le classement, sur la localisation d'emploi qu'il couvre et sur la conformité de l'âme, de l'épaisseur, des joints et des fixations du projet avec ce qui a été testé.

La confusion naît généralement lorsque les acheteurs considèrent les différents essais au feu comme interchangeables. Un degré coupe-feu horaire pour un mur, une homologation classe 1 orientée assureurs et un résultat de propagation superficielle de la flamme répondent à des questions différentes, et une fiche fournisseur qui indique « coupe-feu » peut renvoyer à n'importe laquelle de ces catégories. Cet article explique ce qui sous-tend chaque type de classement et comment vérifier un rapport de panneau par rapport à un bâtiment réel. Il ne traite ni de la conception coupe-feu de l'ensemble du mur ni des règles d'approbation d'un pays donné ; ces décisions relèvent des autorités locales et des concepteurs agréés du projet.

Qu'est-ce qui rend un panneau métallique isolé coupe-feu

Un panneau métallique isolé n'est « coupe-feu » qu'après qu'une composition de panneau précise a réussi un essai au feu nommé. Le matériau d'âme est le point de départ, pas la réponse complète. Le panneau lui-même est un composite de deux parements métalliques revêtus, généralement en acier ou en aluminium, liés à une âme isolante. Contrairement à un panneau métallique à simple paroi, il tire de cette âme une grande partie de son comportement thermique et au feu. Les panneaux muraux coupe-feu de la documentation des fabricants nord-américains utilisent généralement une âme en laine minérale. Le choix plus large d'âmes de panneaux et leur périmètre de devis sont traités dans panneaux isolés pour bâtiments en acier.

Les fabricants publient couramment des degrés coupe-feu horaires de 1, 2 et 3 heures pour les panneaux à âme en laine minérale. Chaque valeur correspond à l'épaisseur de panneau et à la mise en œuvre utilisées lors de l'essai. Aucun tableau général épaisseur-heures ne vaut pour tous les produits, car le résultat appartient à la composition testée, y compris ses parements métalliques, son âme, ses joints et ses fixations. Un acheteur qui a besoin d'un mur coupe-feu 2 heures doit donc lire le classement au regard de la documentation d'essai de ce produit. Un panneau plus épais d'un autre fournisseur ne prouve pas le même résultat.

Le type d'âme change aussi la façon de lire un rapport FM. La norme FM Approvals 4880 exige que l'isolant d'âme soit identifié comme combustible ou non combustible ; la classification de l'âme est donc l'une des premières lignes à vérifier.

Les emplois typiques des panneaux coupe-feu comprennent les entrepôts et centres de distribution, les centres de données, le stockage de produits chimiques et de matières inflammables, les centrales électriques, les raffineries, les hôpitaux et les écoles. Aucun de ces types de bâtiments n'exige automatiquement un panneau classé. L'exigence découle du compartimentage coupe-feu, de l'occupation et du code local applicables à chaque mur ou plafond. Les vérifications au feu des panneaux de bâtiment métallique préfabriqué restent propres à chaque emploi. Les preuves exigées pour les bâtiments commerciaux doivent décrire l'ensemble constructif prescrit.

Les entrepôts de stockage ont eux aussi besoin de leur propre cahier des charges au feu. Vérifiez les documents relatifs aux panneaux destinés aux immeubles de bureaux au regard de l'emploi réel et de la configuration du mur.

Les quatre essais au feu derrière le classement d'un panneau isolé

Une demande de « panneau coupe-feu » qui ne nomme pas l'essai laisse ouvertes quatre questions distinctes en matière de feu. Chaque essai produit un type de résultat différent, et un bon résultat à l'un ne remplace pas un autre. Le tableau ci-dessous les distingue afin que chaque exigence de projet renvoie au bon document.

Les degrés coupe-feu horaires sont ce que la plupart des acheteurs entendent par « coupe-feu ». Ils ne s'appliquent qu'à l'ensemble constructif testé et à la localisation d'emploi. Un rapport peut donner séparément les classements pour mur et pour plafond ; lisez donc chaque ligne correspondant à une localisation d'emploi pour elle-même.

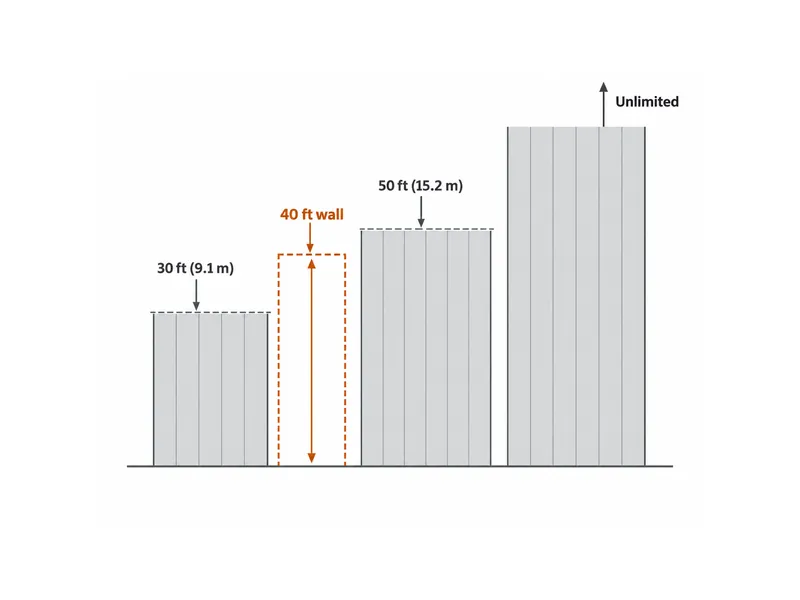

La norme 4880 de FM Approvals (édition 2015) attribue un classement de classe 1 aux panneaux de mur et de plafond testés selon l'une de trois classes de hauteur. Ces classes correspondent à une hauteur maximale de 30 ft (9.1 m), une hauteur maximale de 50 ft (15.2 m), ou une hauteur illimitée. La norme indique qu'elle évalue les panneaux pour des applications d'installation intérieure. Elle considère également les fixations, les adhésifs et les mastics comme faisant partie du produit testé. Une homologation de classe 1 limitée à 30 ft ne couvre donc pas un mur d'entrepôt de 40 ft, et elle ne dit rien sur le degré coupe-feu horaire.

Les essais de propagation superficielle de la flamme donnent deux valeurs : la propagation de la flamme et le dégagement de fumée. Les recommandations du secteur indiquent qu'une certification par un tiers exige qu'un panneau reste sous le seuil pour ces deux critères. Ces résultats décrivent la surface exposée, non la durée pendant laquelle un mur reste intact ; un panneau affichant un bon résultat de surface peut donc n'avoir aucun degré coupe-feu horaire.

La NFPA 285 est une exigence américaine pour les ensembles constructifs de murs extérieurs contenant des éléments combustibles. Une âme de panneau non combustible ne suffit pas à écarter cette exigence, car d'autres couches, comme les écrans pare-pluie, peuvent ramener l'ensemble constructif dans son champ d'application. Pour les projets hors des États-Unis, la NFPA 285 n'est qu'une référence ; la question de savoir si un essai comparable s'applique relève de l'autorité locale.

Pourquoi le classement appartient à l'ensemble constructif testé

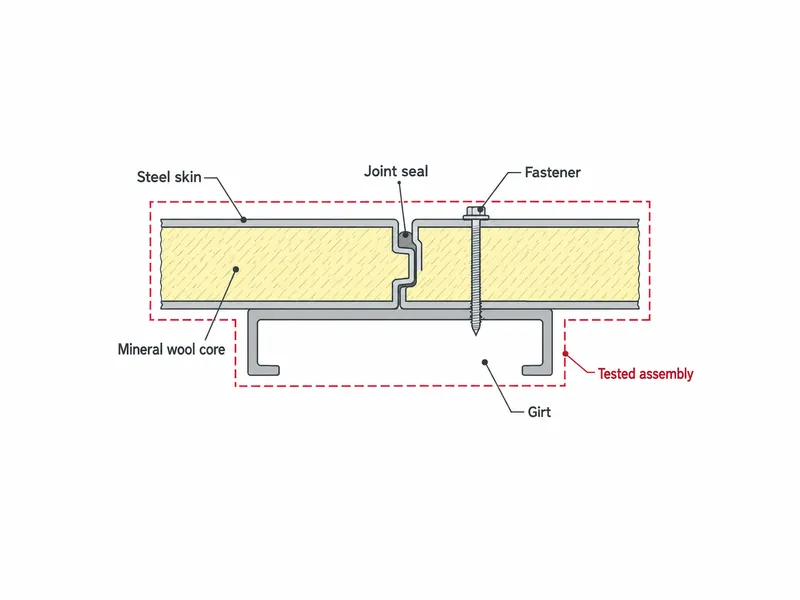

Le classement au feu d'un panneau appartient à l'ensemble de la construction testée. Une modification des joints, des fixations ou des mastics peut donc faire sortir le mur installé de ce que couvre le rapport. FM Approvals considère les fixations, adhésifs et mastics comme faisant partie du produit au titre de la norme 4880 et exige leur présence lors de l'essai. Le livre blanc de la Metal Construction Association sur la sécurité au feu des panneaux muraux métalliques isolés confirme ce point sous un autre angle. Des composants pris isolément peuvent donner de bons résultats alors que l'ensemble constructif complet brûle vigoureusement ; c'est pourquoi les codes américains exigent généralement que les ensembles composites soient testés en tant qu'unité.

C'est au niveau des détails de joints et de fixations qu'un mur installé peut s'écarter de son rapport sans que personne n'ait changé le panneau. Demandez comment le joint est scellé dans l'ensemble constructif testé et comparez avec les plans d'installation. Une équipe de chantier peut remplacer un mastic prescrit par un produit disponible localement, ou changer le type et l'espacement des fixations pour s'adapter à une autre disposition des lisses. Le panneau reste le même, mais l'ensemble constructif n'est plus celui de l'essai.

Obtenez une confirmation écrite avant d'installer tout composant de substitution. Demandez au fournisseur de panneaux ou à l'organisme d'homologation si le composant modifié entre dans la construction testée. Si la réponse n'est pas claire, considérez le classement comme non confirmé pour ce détail jusqu'à ce que le fournisseur ou l'organisme d'homologation confirme par écrit qu'il est couvert.

Comparer le rapport d'essai au feu d'un panneau à votre mur ou plafond

Comparer un rapport à un bâtiment consiste à confronter ligne par ligne le rapport d'essai ou l'homologation du fournisseur à la configuration figurant sur les plans. La séquence ci-dessous va de l'exigence au matériel, afin qu'une discordance apparaisse avant le lancement de la production.

1. Nommez d'abord l'essai et le classement exigés : résistance au feu horaire, homologation FM classe 1, résultat de propagation superficielle de la flamme, ou plusieurs de ces éléments.
2. Confirmez la localisation d'emploi dans le rapport, car un classement pour mur ne se transpose pas automatiquement à un emploi en plafond et les conditions d'essai et d'installation du plafond doivent être vérifiées à part.
3. Pour une homologation FM 4880, confirmez que la classe de hauteur testée couvre la plus grande hauteur de panneaux du bâtiment.
4. Faites correspondre le type d'âme et l'épaisseur de panneau de la commande à ceux nommés dans le rapport, y compris l'identification de l'âme comme combustible ou non combustible.
5. Faites correspondre la méthode de scellement des joints et le type de fixation à la construction testée.
6. Consignez toute différence et obtenez du fournisseur ou de l'organisme d'homologation une confirmation écrite que le point est couvert avant de lancer la commande de panneaux.

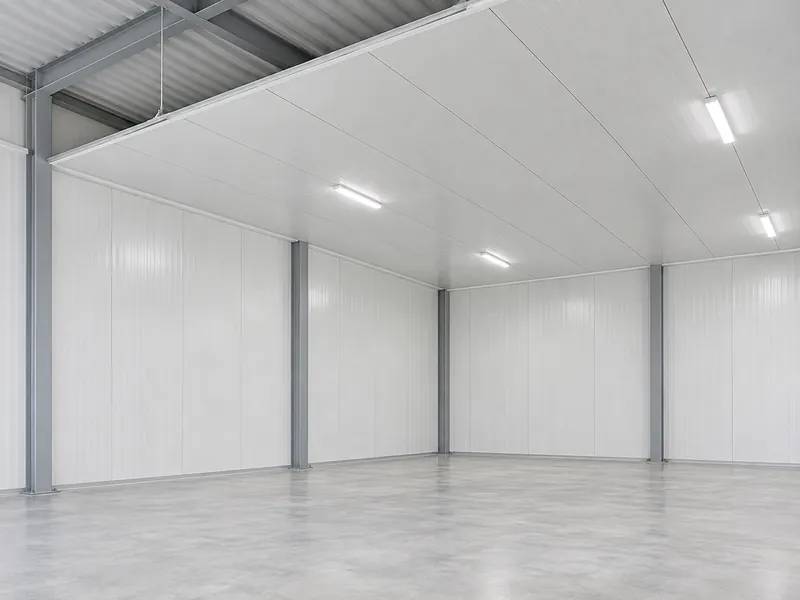

La transposition du mur au plafond est une étape facile à sauter. Un fournisseur peut proposer une gamme de panneaux avec un degré coupe-feu horaire de 3 pour un mur, en vue d'un plafond classé au-dessus d'une zone de stockage. Or l'emploi en plafond est testé séparément selon ses propres conditions d'installation, et le classement pour cet emploi peut différer ou ne pas exister. Lire la ligne du plafond dans le rapport prend quelques minutes ; découvrir la lacune à l'inspection peut signifier remplacer des panneaux déjà installés.

La vérification au feu s'ajoute à la comparaison habituelle du profil, de la largeur utile, du métal de base, du revêtement et de la fixation qui s'applique à tous les panneaux muraux métalliques commerciaux ; elle ne la remplace pas. Un panneau qui satisfait à la correspondance au feu peut tout de même être un mauvais choix si son revêtement ou sa fixation ne convient pas au site ; les deux vérifications doivent donc être closes avant de finaliser la commande.

Panneaux coupe-feu sur un projet d'exportation de bâtiment en acier préfabriqué

Sur un bâtiment en acier préfabriqué expédié à l'étranger, le rapport de panneau n'est que l'un des documents que l'autorité de lutte contre l'incendie locale exigera, et l'acceptation n'est pas automatique. De nombreux rapports au feu de panneaux suivent les méthodes nord-américaines ou FM. Un inspecteur en Afrique, en Asie du Sud-Est, en Amérique du Sud ou au Mexique peut accepter ces rapports, demander un équivalent local ou international, ou exiger un calfeutrement coupe-feu supplémentaire. Le cas applicable dépend des codes nationaux et de l'usage du bâtiment. Confirmez-le avec l'autorité de lutte contre l'incendie locale et l'ingénieur responsable avant de figer le périmètre des panneaux.

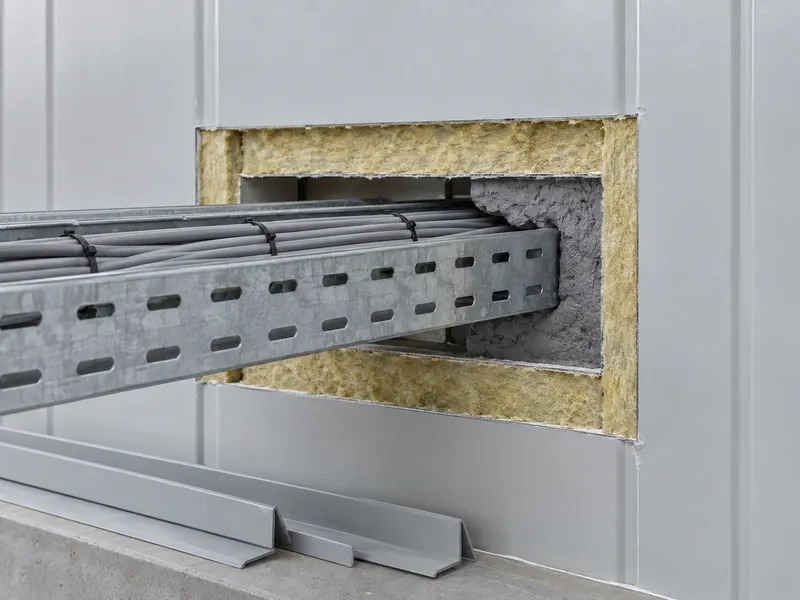

Les ouvertures et les pénétrations doivent être vérifiées à part, car elles interrompent le champ de panneaux testé. Portes, fenêtres, louvres, chemins de câbles et tuyaux traversant un mur classé, ainsi que la jonction entre les panneaux et l'ossature secondaire, sont des détails que le rapport de panneau peut ne pas couvrir. Recensez chaque interruption dans un mur ou un plafond classé et demandez si la documentation du fournisseur la couvre ou si un produit de calfeutrement coupe-feu et son homologation sont nécessaires. Traiter les panneaux comme l'un des composants de la structure du bâtiment métallique qui partagent ces interfaces maintient la question dans les plans de coordination plutôt que sur le chantier. Le guide des fenêtres à solin intégré pour bâtiments métalliques traite de la coordination des ouvertures, mais les preuves au feu doivent toujours couvrir l'ensemble constructif mural prescrit.

Rassemblez la documentation incendie avant l'expédition, et non après la demande d'un inspecteur. Aux États-Unis, l'absence de preuve d'ensembles constructifs testés peut entraîner le signalement des travaux en non-conformité. Il n'existe par ailleurs aucun répertoire central des produits conformes à la NFPA 285, de sorte que ce sont les dossiers du fabricant qui font foi. Hors des États-Unis, la procédure d'inspection suit les règles locales, mais ce sont les mêmes dossiers qui constituent la preuve qu'un projet peut présenter. Conservez le rapport d'essai ou l'homologation, les détails d'installation correspondants et toutes les confirmations écrites de couverture avec les plans de récolement.

Formuler l'exigence incendie dès le stade du devis évite aussi les reprises. Indiquez dans la demande le test requis, le classement au feu, la localisation d'emploi et la hauteur afin que le fournisseur puisse confirmer si un produit homologué y répond avant que les deux parties ne s'accordent sur le prix.

Ce qu'un classement au feu de panneau peut prouver

Un classement au feu de panneau prouve qu'une construction définie a satisfait à un essai nommé. Un degré coupe-feu horaire, une homologation FM classe 1, un résultat de propagation superficielle de la flamme et une réussite à l'essai d'ensemble NFPA 285 sont des preuves distinctes, et aucune ne remplace l'autre. L'erreur à éviter est de considérer un classement mural comme une propriété du panneau. Une fois cette confusion faite, le classement est transposé à un plafond, à un mur plus haut ou à un mastic de joint différent que le rapport n'a jamais couverts.

Avant de finaliser la commande de panneaux, lisez le rapport dans un ordre fixe : essai et localisation d'emploi, puis classe de hauteur, puis âme et épaisseur, puis détail des joints et des fixations. Cet ordre indique si le rapport couvre le mur à construire. La question de savoir si les preuves suffisent à l'approbation reste du ressort de l'autorité compétente et des concepteurs du projet.
