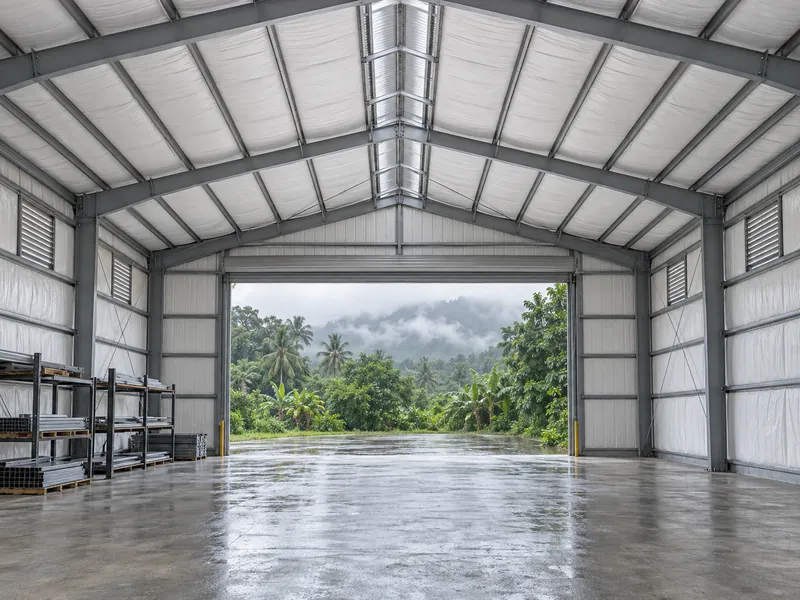

La maîtrise de la condensation dans un bâtiment métallique est optimale lorsque chaque chemin de l'humidité est traité séparément : surfaces métalliques froides, vapeur qui diffuse dans l'isolant, air humide qui s'infiltre par les joints et humidité générée à l'intérieur du bâtiment. Un seul produit ne peut couvrir ces quatre cas. Un bon isolant pour bâtiment métallique en toiture et en mur garde les surfaces plus chaudes. En revanche, il n'agit pas sur un revêtement déchiré, une pénétration non scellée ou une dalle qui libère encore de l'eau. Ce guide suit chaque chemin jusqu'à la couche qui le maîtrise et explique comment vérifier si cette couche fait son travail. Il ne traite ni du choix du matériau isolant ni de la pose du pare-vapeur étape par étape. Il ne promet pas non plus une absence totale de condensation, car certaines conditions d'exploitation rendent cet objectif irréaliste.
Pourquoi les toitures et les murs en acier descendent sous le point de rosée
Les toitures et les murs en acier transpirent parce que le métal, conducteur, se refroidit rapidement jusqu'au point de rosée de l'air ambiant. Toute surface à une température égale ou inférieure au point de rosée de l'air qui l'entoure accumule de la condensation. Metal Architecture décrit les bardages métalliques et l'ossature en acier comme très conducteurs et prompts à descendre sous le point de rosée lorsque les températures chutent. Les pannes, les lisses, les arbalétriers et les autres pièces d'ossature de bâtiment métallique, ainsi que les bardages de toiture et de mur, sont les surfaces froides habituelles.
L'humidité détermine jusqu'où une surface peut se refroidir avant de se mouiller. À température de l'air donnée, une humidité relative plus élevée signifie un point de rosée plus élevé, si bien que l'écart entre « sec » et « mouillé » se réduit. Un entrepôt qui reste sec pendant un mois sec peut goutter pendant un mois humide sans que l'enveloppe change. Mesurer l'humidité et la température intérieures, puis comparer le point de rosée obtenu aux températures réelles des surfaces, indique à quel point le bâtiment est proche de cette limite.
La condensation endommage à la fois l'isolant et l'ossature en acier. Les recommandations de NAIMA sur l'isolant en fibre de verre pour bâtiment métallique indiquent que l'eau présente dans l'isolant réduit ses performances thermiques et peut en abréger la durée de vie. NAIMA conseille également de retirer et de remplacer l'isolant imbibé par les eaux de pluie ou une inondation plutôt que de le sécher en place. L'eau accumulée provoque des gouttes, des taches, des moisissures, des champignons et des odeurs, et l'eau au contact de l'acier favorise la corrosion. La maîtrise de la condensation relève donc aussi de la protection contre la corrosion des bâtiments en acier, et pas seulement du confort.

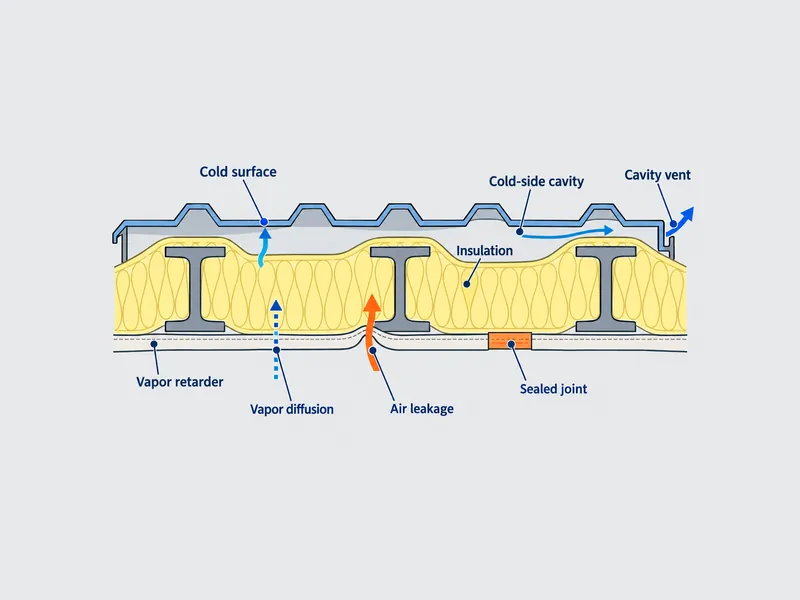

Associer chaque couche de contrôle à son chemin de condensation
Chaque chemin de l'humidité appelle sa propre couche de contrôle : l'isolant pour les surfaces froides, un pare-vapeur pour la diffusion, une étanchéité continue pour les fuites d'air et une ventilation pour les lames d'air côté froid. Un revêtement mieux noté ne règle pas tous les problèmes. Metal Architecture note que, dans la plupart des cas, les fuites d'air introduisent bien plus d'humidité dans un assemblage que la diffusion de vapeur. Un revêtement à faible perméance dont les joints sont ouverts peut donc être moins performant qu'un revêtement modeste posé avec une étanchéité continue.
| Chemin de condensation | Ce qui le déclenche | Couche de contrôle | Vérification sur site |
|---|---|---|---|
| Surface intérieure froide | Métal ou revêtement plus froid que le point de rosée intérieur | Isolant dimensionné pour la température de surface, et non seulement pour l'énergie | Température de surface comparée au point de rosée calculé |
| Diffusion de vapeur | Vapeur d'eau traversant les matériaux vers le côté froid | Pare-vapeur à indice de perméance adapté, placé du bon côté | Indice de perméance du revêtement et orientation |
| Fuites d'air | Air humide transporté par les joints, les recouvrements, les pénétrations et les raccords | Étanchéité continue du pare-vapeur et des joints de l'enveloppe | Joints, pénétrations et raccords toiture-mur |
| Humidité de la lame d'air côté froid | Vapeur qui franchit le revêtement et pénètre dans une lame d'air | Ventilation de la lame d'air vers l'extérieur | Bouches de ventilation de la lame d'air présentes et dégagées |
Un isolant qui maintient le revêtement au-dessus du point de rosée
L'isolant ne maîtrise la condensation que par la température de surface qu'il maintient. Les recommandations de NAIMA indiquent que l'isolant doit maintenir le revêtement pare-vapeur au-dessus du point de rosée intérieur. Ces mêmes recommandations précisent que la maîtrise de la condensation peut exiger une épaisseur différente de celle retenue pour les économies d'énergie. Un ensemble isolant dimensionné uniquement pour atteindre un objectif énergétique peut laisser le revêtement trop froid dans un bâtiment à forte humidité intérieure. Vérifiez l'épaisseur en fonction de l'humidité intérieure attendue et des températures de surface les plus basses, et non du seul chiffre énergétique. L'isolant seul ne garantit rien non plus, car l'humidité qui contourne le revêtement atteint l'acier froid quelle que soit l'épaisseur.
Indice de perméance et continuité du pare-vapeur
L'indice et la position déterminent si un pare-vapeur ralentit réellement la diffusion : l'indice doit correspondre aux conditions intérieures et la couche doit être placée du bon côté. NAIMA considère comme pare-vapeur les matériaux dont l'indice est inférieur ou égal à 1.0 perm US. Pour les locaux à forte humidité, elle recommande des revêtements dont l'indice est d'environ 0.02 perm. Les indices de perméance proviennent de l'essai de transmission de vapeur d'eau ASTM E96 ; demandez donc la base d'essai lorsque vous comparez des revêtements. Dans les bâtiments à dominante de chauffage et dans la plupart des zones climatiques, la couche à faible perméance se place du côté chaud, intérieur, de l'isolant. W. Lee Shoemaker, directeur de la recherche et de l'ingénierie chez MBMA, a mis en garde contre la pose de pare-vapeur à faible perméance des deux côtés de l'isolant : l'humidité peut alors se retrouver piégée entre les deux couches. Ce guide renvoie les détails sur les recouvrements, le ruban et la réparation du revêtement à un guide de pose du pare-vapeur pour bâtiment métallique. La séquence de pose de l'isolant d'un bâtiment métallique est traitée dans un guide distinct.

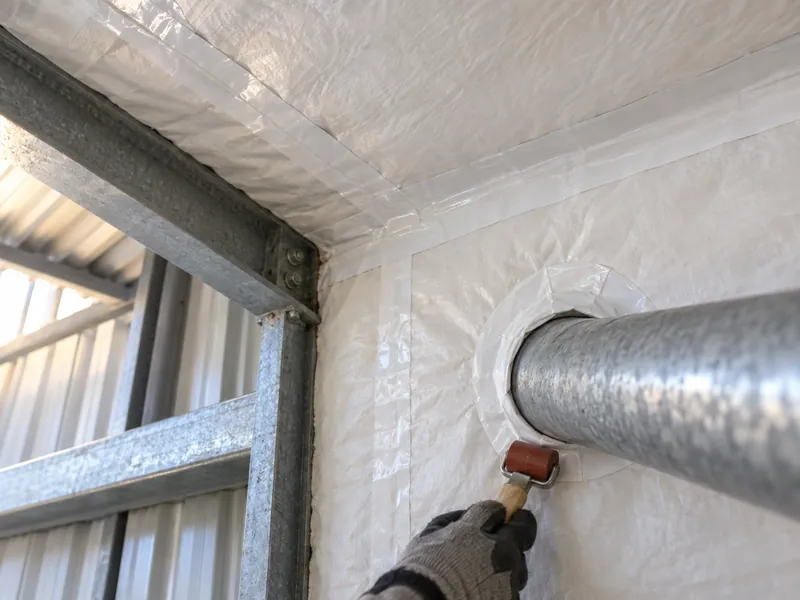

Étanchéité à l'air aux joints, aux pénétrations et aux raccords
Les joints sont les points par lesquels l'enveloppe d'un bâtiment métallique laisse passer l'air humide, même si la peau en acier bloque elle-même la vapeur. Des articles techniques citant des spécialistes du bâtiment indiquent que l'air intérieur qui fuit vers l'extérieur par ces joints peut se condenser sur les surfaces métalliques froides situées à l'intérieur de l'enveloppe thermique. NAIMA inscrit l'étanchéité des joints, des recouvrements, des zones endommagées, des perforations et des pénétrations du pare-vapeur parmi les exigences de mise en œuvre. Metal Architecture rapporte que les défaillances de la barrière d'air surviennent le plus souvent aux raccords et aux pénétrations, notamment aux jonctions toiture-mur. Inspectez ces endroits avant de modifier la spécification du revêtement.
Ventilation de la lame d'air côté froid
Ventiler le côté froid de l'isolant évacue l'humidité qui a franchi le revêtement, mais cela ne s'applique qu'aux assemblages comportant une lame d'air côté froid. NAIMA décrit la ventilation vers l'extérieur du côté froid de l'isolant comme une considération de conception à cette fin. La ventilation de la lame d'air ne sèche pas l'air intérieur et ne remplace ni la ventilation intérieure ni la déshumidification. Lorsque la composition de la toiture ou du mur ne comporte pas de lame d'air, ce chemin de contrôle n'existe pas et les autres couches doivent faire le travail.
Sources d'humidité intérieures pendant la construction et l'exploitation

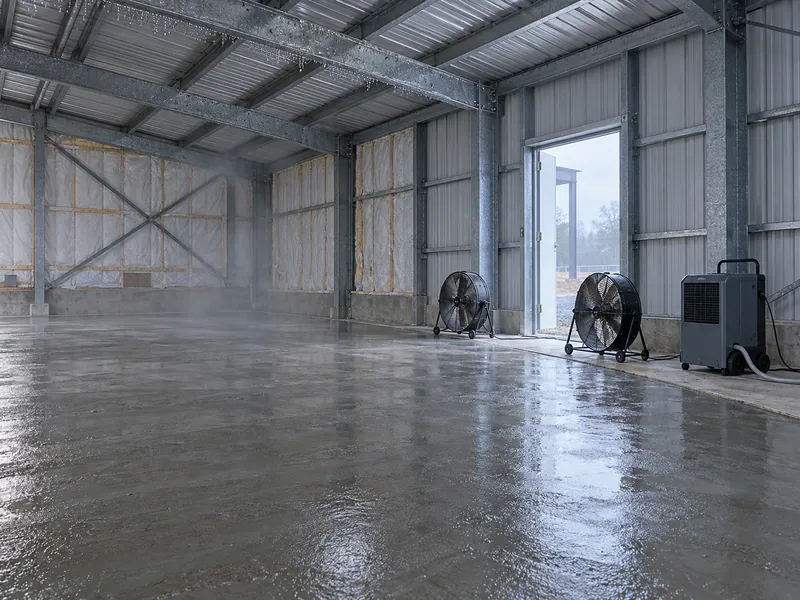

Le béton frais compte parmi les sources d'humidité importantes d'un bâtiment métallique neuf, surtout lorsqu'il est coulé après la fermeture de la toiture et des murs. Selon Metal Construction News, l'humidité d'un bâtiment clos et non ventilé peut facilement approcher 100 pour cent après le coulage du béton. Les effluents des chauffages temporaires et des engins lourds, la terre à nu et le béton frais ajoutent tous de l'humidité. Pour les coulages par temps froid réalisés après la fermeture du bâtiment, ces mêmes recommandations jugent une bonne ventilation essentielle pour réduire l'humidité relative. Leur conseil général est la ventilation et/ou la déshumidification. Dans un site chaud et humide, l'introduction d'air extérieur peut ne pas abaisser l'humidité intérieure. La déshumidification, ou le calendrier des travaux d'isolation, peut alors devoir être planifiée avec l'entrepreneur.
Les sources d'humidité en exploitation dépendent de l'usage du bâtiment ; dressez-en donc la liste avant d'arrêter le concept CVC. L'eau de process, les zones de lavage, le bétail et les marchandises stockées qui libèrent de l'humidité peuvent tous élever le point de rosée intérieur. Chaque source supprimée réduit la charge que doivent supporter l'isolant, le pare-vapeur et l'étanchéité à l'air. Les bâtiments métalliques préfabriqués ont besoin d'une liste des sources d'humidité liée à leur usage réel. Les marchandises stockées font partie de ce cahier des charges dans les entrepôts.
Les travaux de lavage, lorsqu'il y en a, font partie de l'inventaire des sources d'humidité des ateliers. L'occupation et le conditionnement doivent aussi être consignés pour les immeubles de bureaux.
La ventilation intérieure et le CVC déterminent la vitesse d'évacuation de l'humidité intérieure, et leur dimensionnement relève d'un ingénieur mécanicien. La ventilation s'exprime généralement en renouvellements d'air par heure : le nombre de fois par heure où l'air extérieur remplace l'air du bâtiment. Les ventilateurs d'extraction et de soufflage, les ventilateurs de faîtage et les persiennes sont les équipements habituels. Les taux de renouvellement d'air requis varient selon l'usage du bâtiment et le climat ; aucune valeur unique ne convient à tous les entrepôts ou ateliers. Les recommandations de Metal Construction News ajoutent qu'un système CVC surdimensionné peut fonctionner par cycles courts et mal ventiler. Elles notent aussi que des bâtiments bien isolés qui présentent encore de la condensation peuvent nécessiter une déshumidification d'appoint.
Maîtrise de la condensation dans les bâtiments chauffés, climatisés et ouverts
Le sens de circulation de l'humidité dans l'enveloppe dépend du fait que le bâtiment est chauffé, refroidi ou laissé ouvert. Confirmez d'abord le régime de fonctionnement, puis demandez au concepteur de l'enveloppe et à l'ingénieur mécanicien de positionner les couches de contrôle pour le climat local.
Bâtiments chauffés ou en climat froid
Dans les bâtiments chauffés une partie de l'année, l'humidité se déplace de l'intérieur chaud vers l'extérieur froid. L'approche établie consiste en un pare-vapeur à faible perméance du côté intérieur, chaud, de l'isolant, l'épaisseur étant vérifiée en fonction de l'humidité intérieure comme décrit plus haut. Les recommandations de pression pour les climats froids privilégient une pression intérieure neutre ou légèrement négative, car une pression positive chasse l'air intérieur humide par les fuites. Les chambres froides et les congélateurs inversent le côté chaud et exigent leur propre conception.
Bâtiments climatisés en climat chaud et humide
Dans les bâtiments climatisés en climat chaud et humide, le risque principal vient de l'extérieur. Metal Architecture indique que la migration de vapeur dominante va de l'extérieur vers l'intérieur dans ces climats, en particulier lorsque les bâtiments sont refroidis. L'air extérieur chaud et humide qui s'infiltre par les joints peut se condenser sur les surfaces intérieures plus froides. L'étanchéité à l'air et le sens de la pression sont donc essentiels pour les entrepôts, bureaux et bâtiments de process climatisés, et non secondaires par rapport à l'isolant. Les recommandations pour ces bâtiments penchent vers une pression intérieure légèrement positive, afin que l'air extérieur humide ne soit pas aspiré par les fuites. Le réglage exact de la pression et la position de chaque couche de contrôle relèvent du concepteur du projet et de l'ingénieur mécanicien. Ils doivent partir du climat réel et non de détails propres aux climats froids.
Bâtiments ouverts ou non conditionnés
Les recommandations publiées utilisées pour cet article ne proposent aucune stratégie de maîtrise de la condensation conçue spécifiquement pour les bâtiments ouverts ou non conditionnés. Dans les ateliers, les hangars et les entrepôts dont les grandes portes restent ouvertes toute la journée, les mesures générales s'appliquent toujours : limiter les sources d'humidité intérieures, maintenir une ventilation intérieure efficace et assurer l'étanchéité de l'enveloppe là où l'isolant est installé. Si la paroi comporte une lame d'air côté froid, ventiler cette lame d'air aide également. Les stratégies de pression du CVC supposent une alimentation en air maîtrisée ; elles ne font donc pas partie de ce cas de figure. Aucun détail d'enveloppe ne peut garantir une absence totale de condensation dans ces bâtiments. Le sélecteur d'enveloppe et d'isolant permet un premier contrôle de la condensation pour une composition de paroi donnée.

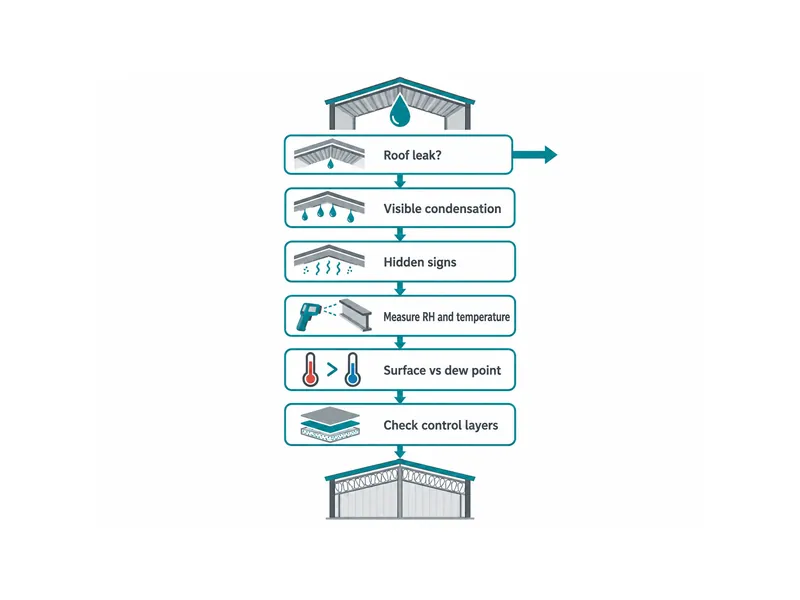

Diagnostic des gouttes : fuite de toiture ou condensation ?
Commencez par la toiture lorsqu'un plafond métallique goutte : l'eau qui vient du plafond n'identifie pas à elle seule sa source. La séquence ci-dessous suit les recommandations publiées par un ancien directeur des services architecturaux de la MBMA.
- Écartez d'abord les défauts évidents de l'enveloppe extérieure, notamment les fuites de toiture, les joints défaillants et l'eau stagnante.
- Recherchez une condensation visible, par exemple de l'eau sur les surfaces exposées, notamment pendant les périodes humides ou après le refroidissement du bâtiment.
- Recherchez les signes d'une condensation cachée : taches, rouille, moisissures, revêtements qui se décollent et isolant humide.
- Mesurez l'humidité relative et la température de l'air intérieur pour déterminer le point de rosée, puis contrôlez les surfaces suspectes avec un thermomètre infrarouge ou laser.
- Considérez comme zones de condensation probables les surfaces dont la température n'est pas supérieure à ce point de rosée, puis examinez pour cette zone les couches de contrôle du tableau ci-dessus.
Une température de surface basse indique qu'une condensation est probable à cet endroit. Cela ne prouve pas qu'une goutte donnée provient de la condensation plutôt que d'une fuite ; le contrôle des fuites de l'étape 1 reste donc nécessaire.
Vérifications prioritaires en cas de condensation persistante
Une condensation persistante impose quatre vérifications dans un ordre fixe. Commencez par le régime de fonctionnement : bâtiment chauffé, climatisé en climat humide ou ouvert sur l'extérieur, car il détermine le sens de migration de l'humidité. Vérifiez ensuite que le pare-vapeur est continu à chaque recouvrement, à chaque pénétration et à chaque raccord toiture-mur, car les fuites d'air transportent généralement plus d'humidité que la diffusion. Comparez alors l'épaisseur de l'isolant avec l'humidité intérieure et les températures de surface les plus basses. Prévoyez enfin l'humidité de la phase de construction avant la coulée de la dalle. Pour un projet neuf, le concepteur de l'enveloppe et l'ingénieur CVC doivent trancher ces quatre points avant la validation du lot toiture et murs.
Questions fréquentes
Où placer le pare-vapeur dans un entrepôt climatisé en climat chaud et humide ?
Dans un entrepôt climatisé en climat chaud et humide, le concepteur de l'enveloppe doit définir la position du pare-vapeur selon le climat local, sans recopier des détails propres aux climats froids. Ce qui est établi, c'est le sens : dans ces bâtiments, l'humidité tend à migrer de l'extérieur humide vers l'intérieur climatisé. L'étanchéité à l'air et la pression du bâtiment sont donc au cœur de la conception. Évitez les couches à faible perméance des deux côtés de l'isolant, car l'humidité peut s'y trouver piégée.
Les gouttes qui tombent d'une toiture métallique sont-elles dues à une fuite ou à la condensation ?
Les gouttes qui tombent d'une toiture métallique peuvent avoir l'une ou l'autre origine : écartez d'abord les fuites de l'enveloppe avant de conclure à la condensation. Vérifiez d'abord les fuites de toiture, les joints défaillants et l'eau stagnante. Comparez ensuite les températures de surface aux endroits humides avec le point de rosée intérieur, en suivant les étapes de diagnostic ci-dessus. Une température basse oriente vers la condensation, mais ne prouve pas l'origine d'une goutte donnée.
Un revêtement d'isolant percé peut-il encore provoquer de la condensation dans un bâtiment isolé ?
Un revêtement percé ou non scellé peut provoquer de la condensation même lorsque l'isolant est suffisamment épais. L'air humide traverse le trou et atteint le métal froid derrière l'isolant, et les fuites d'air transportent généralement bien plus d'humidité que la diffusion à travers un revêtement intact. NAIMA considère le scellement des joints, des perforations et des pénétrations comme une exigence de qualité d'exécution.
Une dalle en béton neuve peut-elle provoquer de la condensation dans un bâtiment métallique ?
Une dalle en béton neuve peut constituer une source d'humidité importante lorsqu'elle est coulée après la fermeture du bâtiment. Dans un bâtiment non ventilé, l'humidité peut alors approcher la saturation. Pour les coulées par temps froid dans un bâtiment fermé, la ventilation et/ou la déshumidification de l'espace pendant le durcissement réduisent ce risque. En climat chaud et humide, l'air extérieur peut n'être pas plus sec que l'air intérieur : la ventilation seule ne suffit donc pas à faire baisser l'humidité.
Une isolation plus épaisse suffit-elle à elle seule à arrêter la condensation dans un bâtiment métallique ?
Une isolation plus épaisse ne garantit pas à elle seule l'absence de condensation dans un bâtiment métallique. L'isolant maintient le revêtement plus chaud, mais il n'empêche pas l'air humide de s'infiltrer par les joints et ne réduit pas l'humidité produite à l'intérieur du bâtiment. Comparez aussi l'épaisseur à l'humidité intérieure, et pas seulement à un objectif énergétique.
Comment maîtriser la condensation dans un atelier en acier non conditionné dont les grandes portes restent ouvertes toute la journée ?
Dans un atelier en acier non conditionné dont les portes restent ouvertes toute la journée, il est possible de réduire le risque de condensation, mais aucun détail d'enveloppe ne peut garantir une toiture sèche par tous les temps. Les mesures disponibles sont la maîtrise des sources, une ventilation intérieure efficace et des joints scellés là où l'isolant est posé, ainsi que la ventilation vers l'extérieur de toute lame d'air côté froid. Les stratégies CVC fondées sur la pression ne sont pas envisageables sans apport d'air contrôlé.
