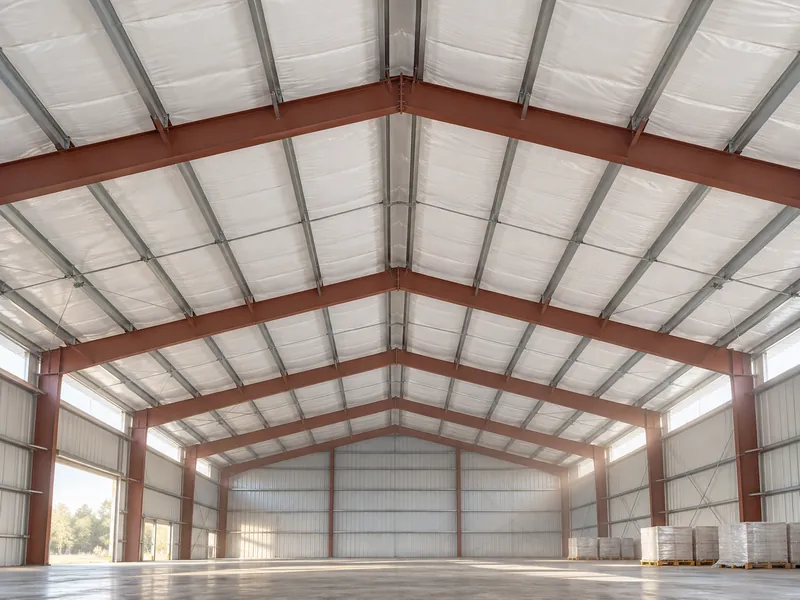

Pare-vapeur pour bâtiment métallique : pourquoi une faible perméance ne suffit pas

Un pare-vapeur de bâtiment métallique n'empêche la condensation que si trois conditions sont réunies en même temps : le voile présente une faible perméance, chaque joint et chaque pénétration reste scellé, et l'isolation maintient ce voile à une température supérieure au point de rosée intérieur. Spécifier l'isolation d'un bâtiment métallique par son épaisseur et le nom du voile ne couvre au mieux que la première condition. Un voile à faible perméance avec des recouvrements ouverts, des languettes décollées ou un matelas trop mince derrière lui peut encore goutter sur les marchandises stockées, les machines et l'ossature en acier.

Le champ couvert ici est celui des systèmes de matelas de laine de verre revêtus sous les panneaux de toiture et de bardage métalliques des bâtiments en acier préfabriqués. Une attention particulière est portée aux climats chauds et humides et aux intérieurs climatisés, conditions que l'on rencontre dans certaines régions d'Asie du Sud-Est, d'Afrique, d'Amérique du Sud et du Mexique. Les pare-vapeur sous dalles béton, l'ossature bois résidentielle et les prix des produits sortent de ce champ. La position finale, la classe et l'épaisseur de la couche de contrôle de la vapeur relèvent du concepteur local du projet, selon les réglementations applicables sur le site.

Le rôle d'un pare-vapeur sous les panneaux de toiture et de bardage métalliques

Un pare-vapeur ralentit la migration de la vapeur d'eau depuis le côté humide de l'isolation vers la paroi métallique, où elle se condenserait sinon. Les panneaux en acier suivent de près la température extérieure, si bien que leur face intérieure peut descendre sous le point de rosée de l'air du côté humide. Une fois l'eau condensée dans le matelas, l'isolation perd une partie de ses performances thermiques. Suivent des gouttes, des taches, de la rouille et des moisissures.

La documentation sur les bâtiments métalliques emploie indifféremment les termes « pare-vapeur » et « pare-vapeur » (vapor retarder). « Pare-vapeur » est le terme le plus exact, car aucun voile n'arrête complètement la vapeur. Les recommandations de NAIMA sur l'isolation des bâtiments métalliques considèrent qu'un matériau est un pare-vapeur lorsque sa perméance est inférieure ou égale à 1.0 perm. Un perm correspond à un grain de vapeur d'eau par heure traversant un pied carré de matériau sous une différence de pression de vapeur d'un pouce de mercure. Plus le chiffre est bas, moins la vapeur passe.

Le contrôle de l'air est une fonction distincte, même lorsqu'une seule membrane assure les deux. Un pare-air doit être durable, résistant au passage de l'air et continu, car sa mission est d'empêcher les fuites d'air à travers l'enveloppe. La perméance décrit le matériau, pas les joints. Un voile doté d'une excellente valeur de perméance peut encore laisser l'air humide atteindre l'acier par un recouvrement non scellé.

Voiles de pare-vapeur pour l'isolation des bâtiments métalliques et valeurs de perméance

Dans un pare-vapeur d'isolation de bâtiment métallique, c'est le voile laminé sur le matelas de laine de verre qui assure le contrôle de la vapeur ; la spécification du voile détermine donc la valeur de perméance. La publication 2004 de NAIMA sur l'humidité et l'isolation des bâtiments métalliques donne les valeurs de perméance typiques des voiles courants. Elle renvoie aussi les prescripteurs à la documentation de chaque fabricant de voiles pour la valeur réelle. Considérez les valeurs ci-dessous comme des points de référence, et non comme des données produit.

Type de voile	Perméance typique (NAIMA, 2004)	Note de choix
Vinyle	1.0	Se situe exactement au seuil du pare-vapeur, sans marge lorsque l'humidité intérieure est élevée
Aluminium-grille-kraft (FSK)	0.02	Voile à faible perméance ; l'aluminium exposé convient aux projets recherchant une faible émissivité
Polypropylène métallisé blanc-grille-kraft	0.02	Voile à faible perméance avec une face intérieure blanche
Vinyle/grille/aluminium	0.02	Voile à faible perméance combinant une face vinyle et une couche d'aluminium
Polypropylène/grille/aluminium	0.02	Voile à faible perméance ; la couche d'aluminium doit être protégée de l'humidité du béton frais
Vinyle/grille/polyester métallisé	0.02	Voile à faible perméance ; le film métallisé exige la même protection sur chantier

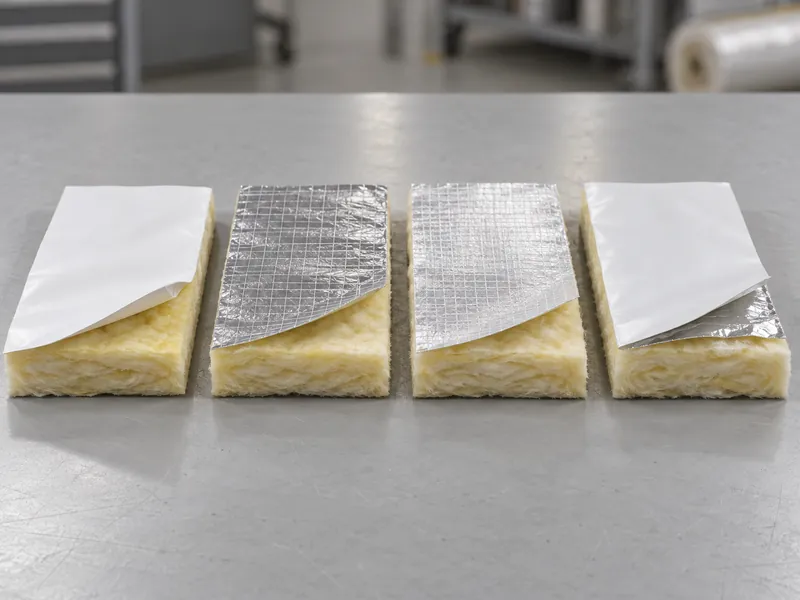

Échantillons découpés de revêtements pare-vapeur pour bâtiments métalliques en vinyle, kraft-feuille-armature et métallisé blanc, laminés sur fibre de verre, comparés selon leur perméance

NAIMA recommande des voiles d'environ 0.02 perm lorsque l'humidité intérieure est élevée, et la National Insulation Association (NIA) exprime la même préférence pour les climats froids. Ni l'une ni l'autre n'affirme que tout bâtiment a besoin de la valeur la plus basse disponible.

Les fournisseurs peuvent aussi employer une seconde terminologie issue des codes modèles américains. Les recommandations de NAIMA sur les pare-vapeur les résument ainsi : classe I à 0.1 perm ou moins, classe II au-dessus de 0.1 jusqu'à 1.0 perm, et classe III au-dessus de 1.0 jusqu'à 10 perm. Les valeurs de perméance associées à ces classes proviennent des essais ASTM E96. Hors des États-Unis, les projets doivent considérer ces classes comme une référence et vérifier quelle classification et quelle méthode d'essai la réglementation locale reconnaît.

Pourquoi un pare-vapeur de bâtiment métallique à faible perméance peut encore goutter

Une faible perméance ne contrôle qu'une des trois voies de l'humidité : un voile à 0.02 perm ne garantit donc pas qu'une toiture métallique restera sèche. L'humidité peut atteindre l'acier froid de trois façons :

La diffusion à travers le voile, régie par la valeur de perméance.
Les fuites d'air par les joints, les languettes et les pénétrations, que la valeur de perméance ne mesure pas du tout.
La condensation superficielle sur le voile, qui se produit lorsque le voile lui-même est plus froid que le point de rosée de l'air qui le touche.

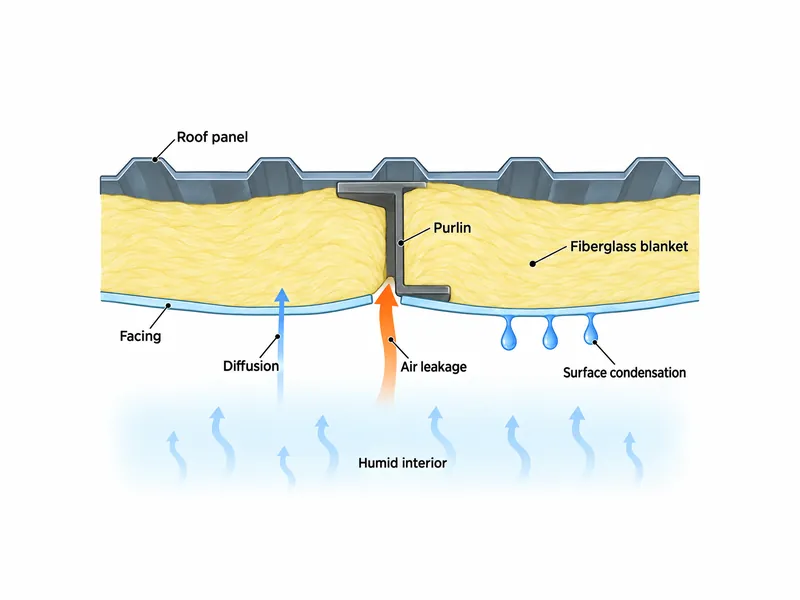

Schéma en coupe d'une toiture métallique montrant les chemins de diffusion, de fuites d'air et de condensation superficielle à travers le pare-vapeur d'un bâtiment métallique

Des ouvertures non scellées peuvent annuler l'effet d'un bon voile. NAIMA considère le scellement des joints, des raccords, des perforations et des pénétrations comme une exigence de pose, car la vapeur contourne l'isolation par ces ouvertures. Dans les toitures à cavité remplie, les languettes du voile doivent être assez larges pour passer sur la panne et se sceller sur le dessus de l'aile. Des languettes trop tendues peuvent ouvrir un interstice le long de l'âme de la panne, laissant une bande sujette à la condensation.

Le voile doit aussi rester suffisamment chaud. NAIMA note que l'épaisseur nécessaire pour maintenir la surface du voile au-dessus du point de rosée intérieur n'est pas forcément celle retenue pour les économies d'énergie. Une toiture dimensionnée uniquement selon un objectif énergétique peut donc condenser sur sa face chaude dès que l'humidité intérieure augmente. C'est pourquoi une vérification du point de rosée doit figurer dans la revue de conception, à côté du calcul énergétique.

Selon NAIMA, une ventilation vers l'extérieur du côté froid de l'isolation aide à évacuer la vapeur qui s'infiltre à travers le voile. Les procédés humides et les zones de lavage doivent être examinés en même temps que le choix du voile.

Positionnement du pare-vapeur dans les bâtiments métalliques chauds, humides et climatisés

Un pare-vapeur se place du côté d'où vient la vapeur, et dans un bâtiment métallique ce n'est pas toujours l'intérieur. Les recommandations de NAIMA pour les bâtiments métalliques placent le pare-vapeur du côté « chaud en hiver », ce qui, pour la plupart des bâtiments, correspond à la surface intérieure. Cette règle suppose une saison de chauffe. Elle vaut surtout lorsque l'intérieur est plus chaud et plus humide que l'extérieur pendant la majeure partie de l'année.

De longues saisons de refroidissement en climat humide peuvent inverser ce sens. Les recommandations générales de NAIMA sur les murs, rédigées pour les maisons, placent tout pare-vapeur requis du côté extérieur dans les climats humides et dans les régions fortement climatisées. La documentation sur les bâtiments métalliques fait une remarque analogue pour les bâtiments climatisés en climat chaud et humide. Les classes de matériaux propres à l'habitat ne se transposent pas directement aux toitures métalliques. Le principe d'orientation, lui, s'applique : lorsque l'intérieur refroidi est le côté sec, une couche intérieure à faible perméance peut se trouver du mauvais côté.

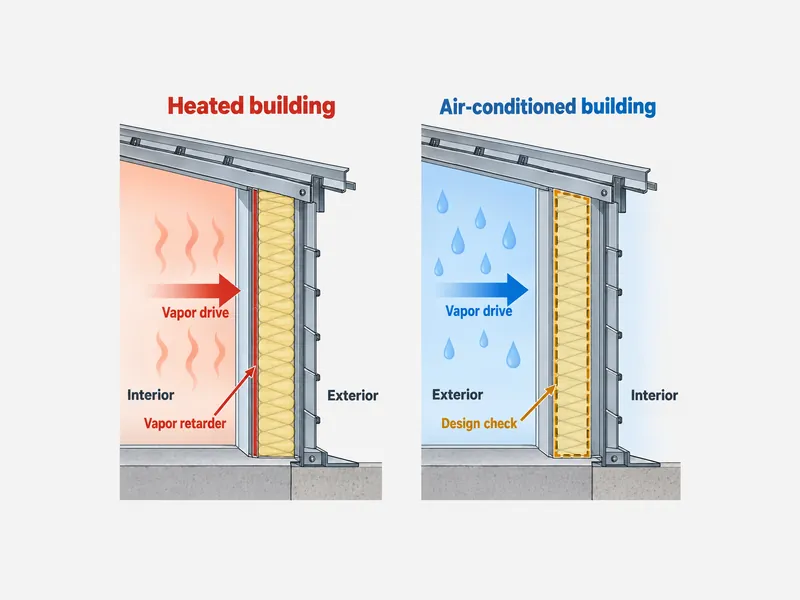

Schéma comparatif côte à côte de la pose du pare-vapeur dans un bâtiment métallique chauffé et dans un bâtiment climatisé en climat humide

Les entrepôts et les ateliers peuvent se situer entre ces cas de figure ; le programme d'exploitation compte donc plus que la situation sur une carte. Un hangar de stockage ventilé naturellement, un atelier à refroidissement localisé et un hall de conditionnement entièrement climatisé se comportent différemment, et une même ossature peut abriter les trois. Chaque zone doit faire l'objet de sa propre vérification des conditions intérieures avant de fixer le côté du pare-vapeur.

L'entrepôt frigorifique est le cas extrême, car le côté chaud et humide de l'enveloppe est à l'extérieur toute l'année. Sa couche de contrôle de la vapeur relève de la conception d'un entrepôt frigorifique, et non d'un détail de toiture d'entrepôt standard recopié. Pour tout bâtiment à refroidissement continu, le côté et la classe du pare-vapeur doivent découler de l'analyse hygrométrique du concepteur du projet, et non d'un plan par défaut.

Le meilleur pare-vapeur pour bâtiment métallique, adapté aux conditions d'exploitation

Le meilleur pare-vapeur pour l'isolation d'un bâtiment métallique est le voile dont la perméance, la robustesse et les propriétés de surface correspondent au mode d'exploitation du bâtiment. La perméance la plus basse d'une fiche technique n'est qu'une de ces propriétés. Les recommandations de choix de la NIA partent des conditions ambiantes prévues et de l'usage envisagé du bâtiment. Les guides professionnels y ajoutent des propriétés qui figurent rarement sur une ligne de devis :

Perméance : les voiles à faible perméance, autour de 0.02 perm, conviennent à une forte humidité intérieure et à des hivers froids, une fois que la conception a confirmé de quel côté doit se trouver le pare-vapeur.
Contrôle de l'air : si le voile doit aussi faire office de pare-air, demandez s'il a été testé comme matériau pare-air.
Résistance et robustesse : là où des chariots élévateurs, des échelles ou des marchandises stockées peuvent toucher le voile, celui-ci doit offrir une résistance à la traction et à l'éclatement plus élevée.
Émissivité : lorsqu'on recherche une faible émissivité ou une performance de barrière rayonnante, la NIA préconise des voiles à aluminium exposé.
Données feu et fumée : un voile exposé doit être accompagné de données d'essai au feu et sur les fumées pour l'ensemble du composite revêtu, vérifiées au regard de la réglementation locale du bâtiment.
Aspect et exposition aux UV : lorsque le voile reste visible ou reçoit la lumière du jour, demandez comment sa surface résiste à cette exposition.

Trois bâtiments sur un même site peuvent justifier trois voiles différents. Un magasin sec et non conditionné peut n'avoir besoin que d'une couche de contrôle de la condensation résistante, tandis qu'un atelier humide soumis au lavage oriente vers un voile à faible perméance et bien scellé. Un immeuble de bureaux climatisé exige que la position du pare-vapeur soit confirmée avant de choisir une valeur de perméance. Les projets de bâtiment métallique préfabriqué pour bâtiments commerciaux, bâtiments industriels, entrepôts, ateliers, hangars d'aviation ou immeubles de bureaux appellent tous la même vérification : le voile et le côté du pare-vapeur doivent correspondre au mode d'exploitation de chaque zone du bâtiment.

Scellement des joints, des languettes et de l'humidité de chantier dans un pare-vapeur de bâtiment métallique

La pose décide si la perméance spécifiée est conservée sur chantier, et l'essentiel du travail consiste à maintenir la continuité du voile. Les points de contrôle ci-dessous suivent l'ordre de pose :

Gardez les rouleaux d'isolant propres et secs avant la pose et protégez-les de la pluie tant que la toiture n'est pas fermée.
Vérifiez que le voile est orienté du côté indiqué par l'étude avant de poser le premier rouleau.
Scellez chaque joint longitudinal et chaque languette selon la méthode prescrite par le fournisseur du voile, sans tendre les languettes sur l'âme de la panne.
Réparez les déchirures et les perforations avant que les panneaux ne les recouvrent.
Scellez le pourtour des tuyaux, des conduits, des supports et de toute autre pénétration à travers le voile.

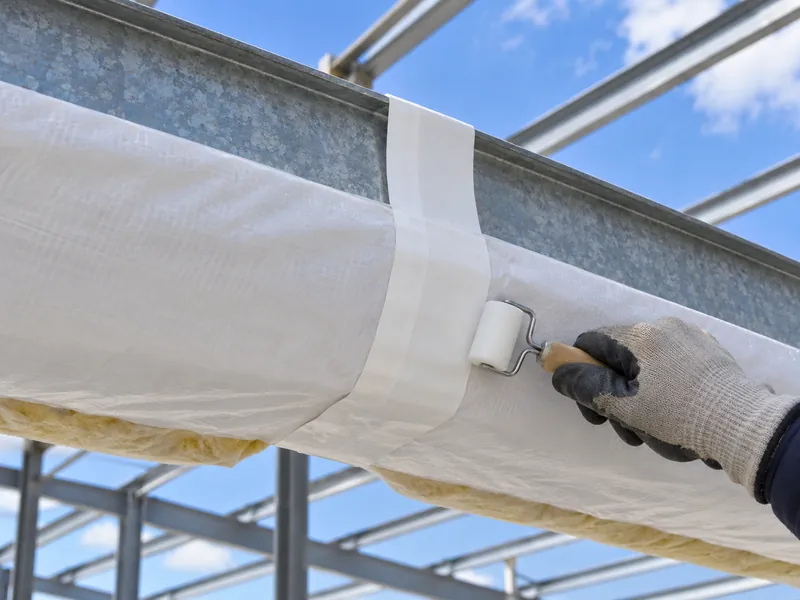

Vue rapprochée des languettes du revêtement collées sur l'aile d'une panne de toiture, assurant la continuité du pare-vapeur avant la pose du bardage

Demandez si le système de toiture repose sur des joints étanchéifiés sur chantier et désignez qui les scelle et les inspecte avant le début de la pose. Les joints cachés derrière des panneaux posés sont difficiles à contrôler ensuite : inspectez donc chaque travée avant la pose des bardages.

L'humidité de chantier peut mettre en échec un pare-vapeur bien scellé avant même l'ouverture du bâtiment. Le béton fraîchement coulé libère une grande quantité d'eau en durcissant. NIA signale qu'une ventilation insuffisante pendant et après la coulée peut provoquer de la condensation sur la surface du pare-vapeur et à l'intérieur de l'isolant, surtout par temps froid. NIA précise aussi que cette humidité est très corrosive pour les voiles à feuille d'aluminium ou à film métallisé ; les travaux de dalle et la ventilation doivent donc être intégrés à la séquence de pose.

Questions sur le pare-vapeur à trancher avant de commander le bâtiment métallique

Une spécification de pare-vapeur utile se résume à une courte liste de réponses convenues entre le fournisseur du bâtiment, le fournisseur de l'isolant et le concepteur local avant la finalisation des plans de fabrication des composants de bâtiment métallique préfabriqués :

Quelles températures intérieures, quelles humidités et quel programme de refroidissement chaque zone présentera-t-elle, et de quel côté le pare-vapeur doit-il se trouver dans ces conditions ?
Quelle valeur de perméance présente le voile retenu, et selon quelle méthode d'essai a-t-elle été mesurée ?
L'épaisseur de l'isolant a-t-elle été vérifiée pour maintenir le voile au-dessus du point de rosée intérieur, et pas seulement pour la performance énergétique ?
Qui scelle sur chantier les joints, les languettes, les bords et les pénétrations, avec quel ruban ou quelle méthode, et comment ce travail sera-t-il inspecté avant la pose des bardages ?
Le voile doit-il aussi faire office de pare-air, et existe-t-il des données d'essai à l'appui ?
Comment le chantier sera-t-il ventilé pendant la coulée des dalles, et comment l'isolant sera-t-il maintenu au sec avant et pendant la pose ?

Les réponses à ces questions peuvent modifier le voile, l'épaisseur du matelas isolant ou la séquence de pose. La conformité au code local, ainsi que la conception structurelle, mécanique et électrique qui détermine les conditions intérieures, restent du ressort des professionnels locaux du projet.

Le contrôle de la vapeur dans les bâtiments en acier se résume à la continuité

La valeur de perméance décrit le matériau du voile, alors que le contrôle de la condensation dépend de toute l'enveloppe. Avant d'accepter une spécification de voile, trois vérifications s'imposent dans cet ordre : de quel côté vient la vapeur dans chaque zone, si le matelas isolant maintient le voile au-dessus du point de rosée intérieur, et qui scelle chaque joint, languette et pénétration. Un voile à 0.02 perm avec des languettes ouvertes sur les pannes peut encore laisser l'air humide atteindre l'acier ; la continuité des joints mérite donc autant d'attention que le chiffre de la fiche technique.

Questions fréquentes

Comment installer un pare-vapeur dans un bâtiment métallique ?

Dans un bâtiment métallique, le pare-vapeur est posé comme voile du matelas isolant, orienté du côté indiqué par l'étude et scellé de façon continue. Gardez les rouleaux au sec, scellez les joints et les languettes sur les pannes, réparez les déchirures et scellez les pénétrations avant la fermeture des panneaux.

De quel côté le pare-vapeur doit-il être posé dans un bâtiment en acier climatisé ?

Dans un bâtiment en acier climatisé, le pare-vapeur se pose du côté d'où provient la migration de vapeur, qui n'est pas forcément l'intérieur. La règle du côté chaud en hiver de NAIMA oriente la pose vers l'intérieur pour les bâtiments chauffés, tandis qu'un refroidissement prolongé en climat humide peut faire migrer la vapeur de l'extérieur vers l'intérieur. Le choix du côté doit découler de l'analyse hygrothermique du projet, et non d'un détail type.

Ai-je besoin d'un pare-vapeur dans un entrepôt métallique en climat chaud et humide ?

Un entrepôt métallique en climat chaud et humide exige une maîtrise de la condensation planifiée selon son mode d'exploitation. La NIA préconise au moins une couche de matelas de condensation en toiture, même là où les codes n'imposent pas d'isolation. La nécessité d'un pare-vapeur à faible perméance, et le côté où le poser, dépendent du refroidissement et de l'humidité intérieure.

Un revêtement en vinyle suffit-il pour un atelier à forte humidité ?

Un revêtement en vinyle est un choix limite pour un atelier à forte humidité, car sa perméance typique de 1.0 perm se situe juste au seuil du pare-vapeur. NAIMA recommande des revêtements d'environ 0.02 perm en cas de forte humidité intérieure. Le choix final dépend néanmoins de la position du pare-vapeur, de la perméance mesurée et de la qualité de l'étanchéité des joints.

Faut-il remplacer l'isolation mouillée d'un bâtiment métallique ?

L'isolation mouillée d'un bâtiment métallique est généralement remplacée, et non séchée puis réutilisée. NAIMA conseille de remplacer l'isolation mouillée par une inondation. La NIA note que la performance thermique revient une fois le matelas isolant sec, mais que les contaminants apportés par l'eau peuvent favoriser les moisissures.
