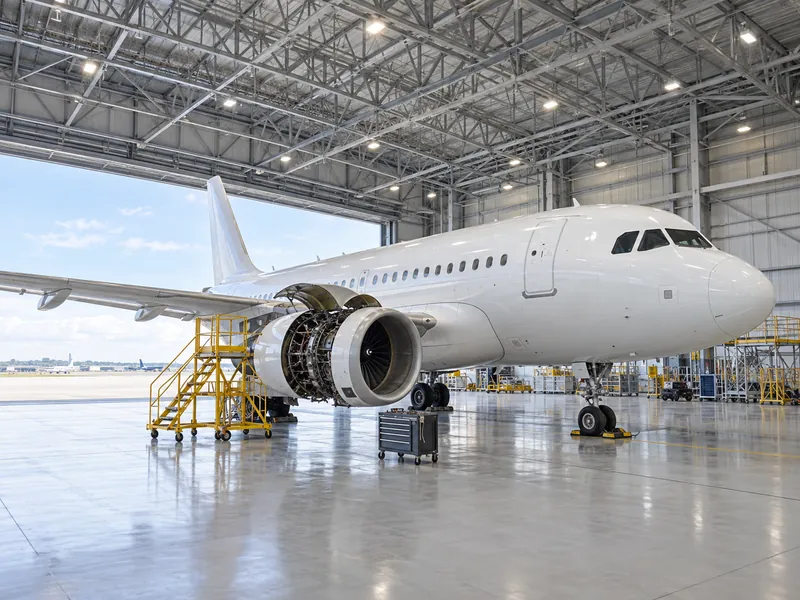

Les hangars de maintenance se définissent par les travaux qui s'y effectuent, et non seulement par la taille des aéronefs qu'ils abritent. Un bâtiment qui doit uniquement protéger un aéronef stationné est un type plus simple de hangar pour aéronefs. Le démontage des moteurs, les essais de manœuvre du train d'atterrissage et les travaux à chaud ajoutent des exigences que le stationnement n'implique pas. Le sol, la hauteur libre, les utilités et la protection incendie doivent alors répondre aux besoins des travaux. Ce guide explique ce qui change lorsqu'un hangar est construit pour la maintenance et traduit les tâches de réparation courantes en données dont l'équipe de conception a besoin. Il ne traite pas des exigences des hangars de peinture, des calculs d'ingénierie ni des prix, qui dépendent du projet et des codes locaux.
En quoi un hangar de maintenance diffère d'un espace de stockage
Un hangar de maintenance existe pour offrir aux techniciens l'espace et le soutien nécessaires aux réparations majeures. Un hangar de stockage ou de ligne sert principalement à garder les aéronefs en sécurité et à l'abri des intempéries. Les travaux de ligne, comme le changement de pneus et de freins ou les petites réparations de revêtement, exigent beaucoup moins du bâtiment. La maintenance de base est différente : le démontage et le remontage des moteurs, la révision du train d'atterrissage et des commandes de vol, ou la réparation de la structure principale nécessitent un bâtiment conçu autour des équipements, des accès et de séjours plus longs dans la travée.
La différence apparaît d'abord dans le cahier des charges incendie et électrique. La maintenance amène la manipulation de carburant, le soudage, le découpage et d'autres travaux à chaud comparables dans le même espace que l'aéronef. Ces activités déclenchent généralement des règles de protection incendie et des règles électriques pour emplacements dangereux plus strictes que le stationnement. Les exigences précises découlent des codes électriques et incendie adoptés sur le site. Considérez l'étiquette « stockage » ou « maintenance » comme une question à poser à l'autorité locale, et non comme une catégorie que l'on se déclare soi-même.
Le contrôle de l'environnement constitue la deuxième différence. Un hangar de réparation d'aéronefs doit généralement gérer la ventilation, l'humidité et l'éclairage. Ces contrôles facilitent les inspections et limitent la corrosion pendant que l'aéronef se trouve dans la travée. L'ingénieur en mécanique local définit les objectifs pour chacun d'eux.
Travaux en hangar MRO qui déterminent les exigences
Pour spécifier un hangar MRO, partez de la liste des tâches les plus lourdes qu'il doit supporter, car chaque tâche laisse une empreinte différente sur le bâtiment. La taille de la flotte donne les grandes lignes de la travée ; le programme de maintenance précise ensuite le sol, la structure et les utilités. Quatre groupes de tâches déterminent généralement l'essentiel du cahier des charges :

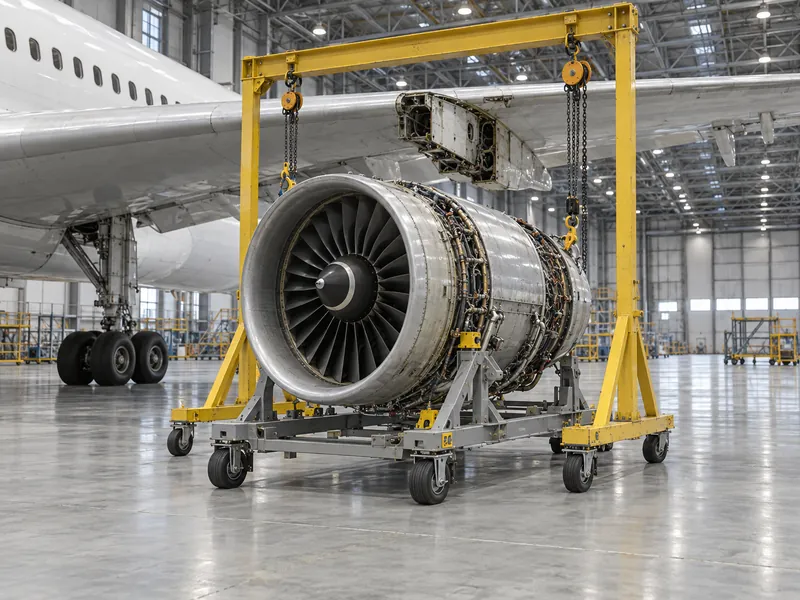

- Démontage et remontage des moteurs : les supports moteur, les élingues et éventuellement les équipements de levage en hauteur nécessitent un espace au sol libre et, lorsque des grues sont utilisées, une ossature conçue pour la charge supplémentaire.
- Essais de manœuvre du train d'atterrissage et levage sur vérins : l'aéronef est soulevé entièrement du sol sur vérins, une dalle plane et à haute résistance doit donc reprendre de lourdes charges ponctuelles à des emplacements connus.
- Réparation de la structure et de la cellule : les échafaudages roulants de longue durée, les échafaudages et les structures d'accès autour de l'aéronef influent sur la largeur libre et l'espace de circulation entre la cellule et les murs.
- Atelier de révision et révision de composants : les travaux sur les composants hydrauliques, pneumatiques et autres, réalisés dans des ateliers attenants, posent leurs propres questions de compartimentage, de ventilation et d'utilités.
La flotte de conception doit correspondre aux aéronefs que l'exploitant entretient réellement, et non au plus grand aéronef susceptible d'arriver un jour. L'exception est un plan de flotte documenté. Si l'exploitant prévoit d'ajouter des aéronefs plus grands, le cahier des charges doit consigner cet objectif afin que l'ossature et les fondations ne soient pas conçues autour de la flotte actuelle seulement.
Données de conception d'un hangar de maintenance, tâche par tâche
Le cahier des charges le plus utile relie chaque tâche de maintenance à une donnée du bâtiment, explique pourquoi cette donnée compte et nomme qui fixe la valeur finale. Une envergure et une hauteur de dérive seules constituent un cahier des charges incomplet. Ces deux chiffres définissent l'enveloppe minimale, mais ils ne disent rien des charges de levage sur vérins, des crochets de grue, de l'alimentation de parc ni des gaz d'échappement. Le tableau ci-dessous organise les spécifications d'un hangar de maintenance que l'équipe de conception demandera avant le début de la conception structurelle et des utilités.
| Paramètre de maintenance | Donnée du bâtiment à confirmer | Pourquoi c'est important | Qui fixe la valeur finale |
|---|---|---|---|
| Envergure et hauteur de dérive de la flotte | Baie de porte, portée libre, hauteur libre | Fixe l'enveloppe ; la taille et le type de porte influent aussi sur la conception de l'ossature | Ingénieur structure, avec le fournisseur de portes |
| Équipements suspendus sous la toiture | Point le plus bas des luminaires, ventilateurs, tuyauteries d'extinction, grues | La hauteur libre est réduite par tout ce qui est suspendu à la structure, pas seulement par la ligne de toiture | Équipe de conception, vérifié par rapport à la hauteur de dérive |
| Levage sur vérins et manœuvre du train d'atterrissage | Positions et charges des vérins, planéité et résistance de la dalle | La dalle doit reprendre les charges concentrées des vérins et des équipements, pas seulement le poids de l'aéronef | Ingénieurs structure et géotechnique locaux |
| Changements de moteur et composants lourds | Type, capacité et zone de couverture de la grue, ou levage depuis le sol | Une grue ajoute des charges sur l'ossature qu'il faut connaître avant de concevoir la charpente métallique | Ingénieur structure et fournisseur d'équipements |
| Équipements de servitude et outillage | Capacité électrique avec réserve pour extension future, alimentation de parc, air comprimé | Les besoins en électricité et en air doivent être confirmés avant la conception des utilités, y compris la croissance prévue | Ingénieurs électricité et mécanique locaux |
| Carburant, solvants et travaux par points chauds | Zones de ventilation et d'extraction, évacuation des eaux de sol | Les fumées et les liquides répandus doivent avoir un chemin d'évacuation prévu hors de la travée | Ingénieurs mécanique et protection incendie |
Chaque ligne est un point à confirmer, pas une valeur de conception. Les charges ponctuelles sous un vérin dépendent, par exemple, du type d'aéronef, des points de levage indiqués dans le manuel de maintenance et du sol sous la dalle. Seuls les ingénieurs structure et géotechnique locaux peuvent les arrêter. Demander ces charges tôt permet de concevoir la dalle pour le cas de levage sur vérins, et pas seulement pour le poids d'un aéronef stationné.

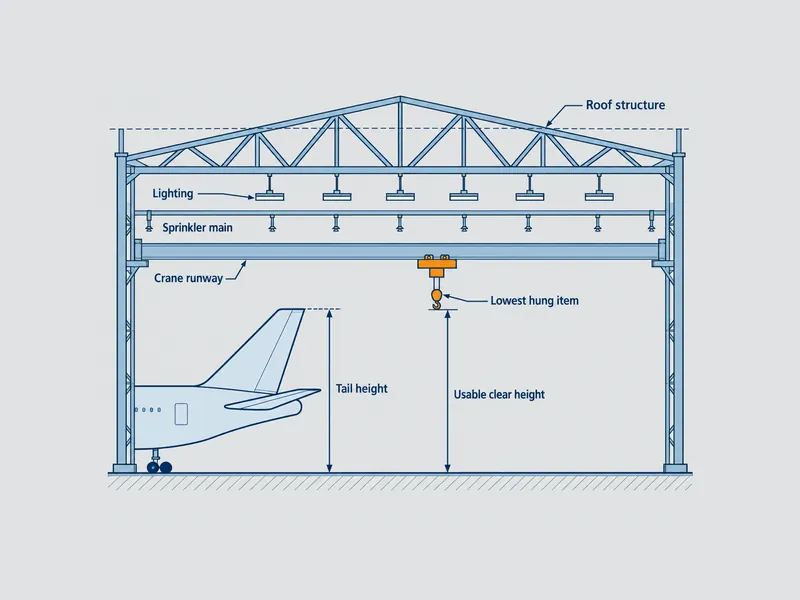

La hauteur libre utilisable se mesure jusqu'à l'équipement suspendu le plus bas, et non jusqu'à la toiture. L'éclairage, les ventilateurs, les conduites principales d'extinction et les poutres de roulement des grues se trouvent tous sous la structure de toiture, et la hauteur à l'égout figurant sur un plan de fournisseur n'en tient pas compte. Lister chaque équipement suspendu dans le cahier des charges permet à l'équipe de conception de vérifier cette enveloppe par rapport à la dérive la plus haute de la flotte.
Les utilités méritent le même traitement précoce. Un cahier des charges publié pour un grand hangar MRO américain mentionne une alimentation de parc 400 Hz, des ponts roulants et des points de charge de vérins dans la conception de la dalle. Cette configuration est propre à un bâtiment et ne doit pas être copiée. La leçon utile est que l'électricité, l'air comprimé et l'extraction sont planifiés avec la structure, et que la capacité pour la croissance future est réservée dès le départ.
Les outils de planification précoce ont leur place si leurs résultats sont traités correctement. Un calculateur de dimensionnement de bâtiment métallique peut transformer l'envergure, la hauteur de dérive et le nombre de travées en dimensions de planification pour une première discussion. Ces valeurs ne sont pas des dimensions d'ingénierie et nécessitent encore les données issues des tâches décrites ci-dessus.
Classement pour la protection incendie des travaux de maintenance

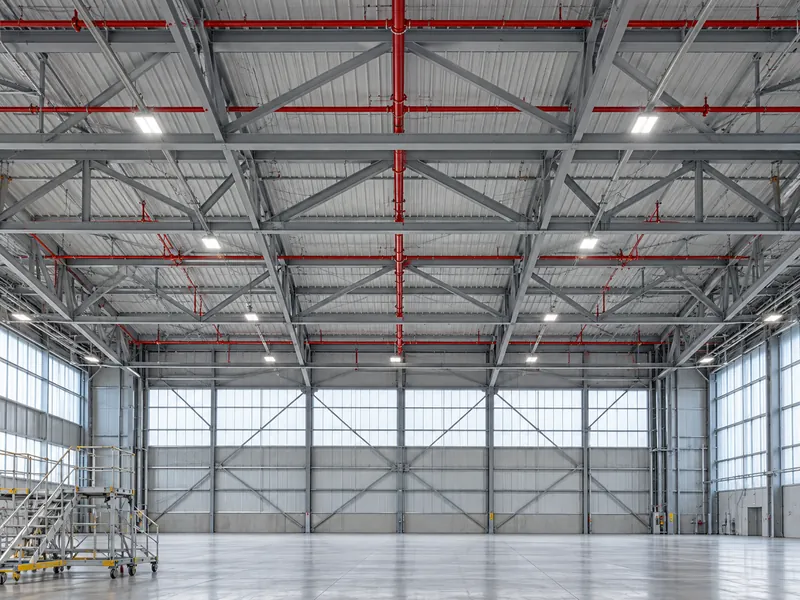

La protection incendie est l'une des exigences qui changent lorsqu'un hangar passe du stockage à la maintenance. La norme NFPA 409 est une référence fréquemment citée à ce sujet. Selon le classement des hangars de la NFPA 409, tel que résumé par la National Air Transportation Association en 2009, un hangar appartient au groupe I si l'une des conditions suivantes s'applique :
- Sa porte est plus haute que 28 ft (environ 8.5 m).
- Un secteur de feu unique dépasse 40,000 sq ft (environ 3,716 m²).
- Il est conçu pour des aéronefs dont la dérive est plus haute que 28 ft.
Les éditions ont été révisées depuis ce résumé ; c'est donc l'édition adoptée et les éventuels amendements locaux en vigueur sur le site qui déterminent le seuil applicable.
Les hangars plus petits relèvent de groupes inférieurs, mais les limites entre eux dépendent du type de construction et de l'édition du code. Lisez ces limites dans l'édition adoptée plutôt que dans un résumé secondaire. L'activité de maintenance influe aussi sur le groupe. Selon l'édition, le transfert de carburant, le soudage, le découpage au chalumeau, le brasage, le dopage et la peinture au pistolet peuvent faire passer un hangar plus petit à un niveau de protection supérieur à celui qu'exigerait le seul stationnement. Le classement place les structures à ossature rigide en acier recouvertes d'une membrane dans un groupe distinct.
Le choix du système d'extinction n'est plus seulement une question de performance. Certaines mousses d'extinction sont associées aux PFAS, ce qui soulève des questions environnementales. Les assureurs et les autorités locales peuvent aussi influer sur l'acceptation d'une mousse, de sprinklers à eau ou d'une autre solution approuvée. Des éditions récentes auraient ouvert des voies alternatives fondées sur la performance, mais celles-ci restent soumises à l'approbation de l'autorité compétente.
L'évacuation des eaux de sol et le compartimentage coupe-feu doivent également être confirmés tôt. L'évacuation du carburant répandu et de l'eau d'extinction est un point réglementaire à confirmer avec l'ingénieur en protection incendie. Les ateliers, magasins et bureaux attenants à la travée nécessitent généralement un compartimentage coupe-feu défini par le code du bâtiment local.
Pour les projets en Afrique, en Asie du Sud-Est, en Amérique du Sud ou au Mexique, il est préférable de traiter la NFPA 409 comme un cadre de référence. Il s'agit d'une norme consensuelle, et son application dépend de ce que l'autorité nationale ou locale a adopté. Confirmez le code applicable auprès de cette autorité avant d'appliquer un quelconque seuil de la NFPA 409.
Périmètre de la structure métallique et qui confirme quoi
Les bâtiments en acier préfabriqués peuvent servir de hangars, y compris de hangars de maintenance, car les portiques rigides et les treillis peuvent offrir la portée libre nécessaire à une travée. Le recours à un système constructif en acier ne dispense pas de faire appel à des professionnels locaux. Les ingénieurs travaillant selon les codes du site confirment la conception définitive de la structure, des installations techniques et du génie civil. Les autorisations incendie et de construction relèvent de l'autorité locale.
La taille et le type de porte doivent être fixés tôt, car ils influent sur la conception de l'ossature. Le choix entre portes coulissantes, portes repliables, portes à relevage vertical et portes hydrauliques fait partie de cette décision précoce. L'ingénieur structure et le fournisseur de portes doivent s'accorder ensemble sur ce point.

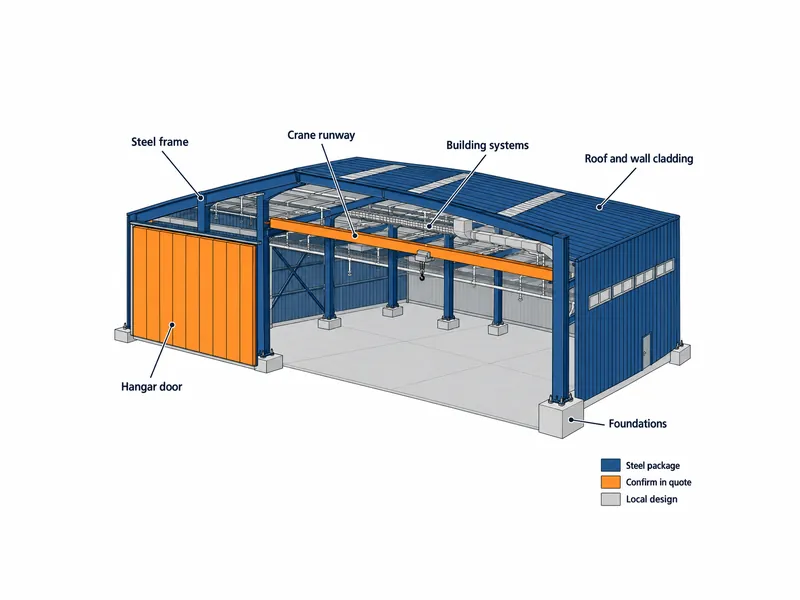

Les lacunes de prestations comptent dans les hangars de maintenance aéronautique, car le lot du bâtiment et les systèmes qu'il abrite peuvent provenir de parties différentes. Un devis de bâtiment en acier doit indiquer clairement lesquels de ces éléments il comprend :
- La charpente métallique, le bardage de toiture et de paroi, ainsi que le processus d'approbation des plans et de la maquette avant fabrication
- Données de réactions en pied de poteau pour le concepteur de fondations local
- Portes de hangar et ossature de support de porte, ou uniquement la baie encadrée pour une porte fournie par d'autres
- Poutres de roulement et toute réserve d'ossature pour les grues ou les équipements suspendus
- Les lots mécanique, électricité, extinction incendie et obtention des permis, qu'un périmètre de fourniture d'acier peut exclure
Une séparation claire entre la fourniture d'acier et les entreprises des systèmes évite que les charges de vérins, les grues et l'évacuation ne tombent entre les parties. Les décisions plus larges de conception de hangar aéronautique, comme l'agencement des travées, l'accès depuis l'aire de trafic et l'orientation des portes, déterminent l'implantation. Le cahier des charges de maintenance ajoute ensuite les charges et les installations liées aux tâches.
Le jugement essentiel sur la planification d'un hangar de maintenance
Les hangars de maintenance aéronautique sont définis à partir du programme de maintenance. La flotte fixe l'enveloppe ; le levage sur vérins, les changements de moteur, les travaux par points chauds et la révision de composants déterminent la dalle, les équipements en hauteur, les installations et le classement de protection incendie. L'erreur à éviter est de considérer l'envergure et la hauteur de dérive comme un cahier des charges complet. Un cahier des charges qui consigne les positions de vérins, les équipements suspendus, les marges pour les utilités, le code incendie adopté et la limite de prestations de chaque fournisseur donne aux ingénieurs locaux de quoi concevoir une travée de maintenance. Sans ces éléments, le projet risque de devenir un hangar de stockage avec des outils dedans.
Questions fréquentes
De quoi un hangar de maintenance a-t-il besoin qu'un hangar de stockage n'a pas ?
Un hangar de maintenance a besoin d'un sol conçu pour les charges concentrées des vérins et des équipements, de plus d'installations techniques, d'une ventilation pour les fumées et, en général, d'un niveau de protection incendie plus élevé. Un espace de stockage exige surtout un volume libre sécurisé et un accès par porte. Les exigences exactes en matière d'incendie et d'électricité dépendent du code adopté là où le hangar est construit.
Les hangars de maintenance aéronautique ont-ils besoin d'une extinction incendie à mousse ?
La mousse n'est pas automatiquement exigée. La méthode d'extinction dépend du classement du hangar au regard du code, des travaux effectués à l'intérieur et de ce que l'autorité locale approuve. Les préoccupations environnementales liées aux PFAS, ainsi que l'avis des assureurs et des autorités locales, peuvent aussi influencer le choix entre la mousse et une solution alternative approuvée.
Comment dimensionner un hangar MRO pour sa flotte sans surdimensionner ?
Dimensionnez un hangar MRO pour les aéronefs que l'exploitant entretient réellement, et non pour le plus grand type susceptible d'y venir un jour. Les types plus grands ne figurent dans le cahier des charges que si un plan de flotte documenté les inclut. Consigner ce plan permet aux ingénieurs de décider s'il faut réserver de la capacité dans l'ossature et les fondations.
Que faut-il transmettre à un fournisseur de charpentes métalliques pour un hangar de maintenance ?
Le fournisseur de charpentes métalliques a besoin de l’envergure de la flotte et de la hauteur de dérive, de la baie de porte requise, des charges de la poutre de roulement et des équipements suspendus, ainsi que des données relatives au vent sur le site et à la base réglementaire. Les positions de levage et les charges correspondantes sont transmises au concepteur des fondations. La demande doit également préciser quels éléments, comme les portes et les lots techniques, sont exclus du devis.
Comment doit-on énumérer les éléments en hauteur lors de la vérification de la hauteur libre ?
Il faut énumérer chaque élément qui sera suspendu sous la charpente de toiture, y compris les luminaires, les ventilateurs, la tuyauterie d'extinction et tout appareil de levage, en indiquant sa position prévue. L’équipe de conception compare ensuite la hauteur minimale de ces éléments avec la hauteur maximale de dérive de la flotte. Aucun dégagement fixe ne s’applique à tous les projets ; c’est donc l’équipe de conception qui définit la marge nécessaire.
Un bâtiment en acier préfabriqué peut-il servir de hangar de maintenance d’aéronefs ?
Un bâtiment en acier préfabriqué peut servir de hangar de maintenance si la charpente est conçue pour supporter les charges d'exploitation de maintenance, et non seulement l’enveloppe. La baie de porte, les appareils de levage et les services suspendus doivent être connus avant de commencer le calcul de la charpente métallique. Des ingénieurs locaux valident ensuite la conception structurelle, celle des lots techniques et les plans de génie civil finaux.
