Un bâtiment industriel avec pont roulant exige de connaître le type de pont roulant, sa capacité, sa portée, la hauteur de levage, la classe de service, les charges sur roues et les forces horizontales avant de détailler la charpente acier. Ces valeurs alimentent la conception du chemin de roulement, des poteaux et des fondations. Parmi les bâtiments industriels en acier, les bâtiments avec pont roulant sont ceux où un équipement devient partie intégrante de la structure. Un pont roulant transmet à la charpente, à chaque poste, des charges sur roues mobiles, des forces de freinage et des cycles de charge répétés. Les sections ci-dessous indiquent quelles données du pont roulant influent sur la structure et où le pont roulant rencontre la charpente. Elles se terminent par un ordre de marche pour transmettre ces données entre le propriétaire, le fournisseur du pont roulant et le fournisseur du bâtiment.
Ce guide s'adresse aux propriétaires d'installations, aux ingénieurs de projet et aux acheteurs qui planifient des ateliers neufs ou agrandis sur des marchés tels que l'Afrique, l'Asie du Sud-Est et l'Amérique latine. Sur ces projets, le lot charpente acier, le pont roulant et l'approbation locale du projet peuvent relever de parties différentes. Le guide ne donne ni coefficients de charge, ni limites de flèche, ni dimensions d'éléments, ni prix. Ces valeurs dépendent du code applicable et du pont roulant retenu, et des professionnels locaux valident la conception finale de la structure, de la mécanique et du génie civil sur chaque projet.

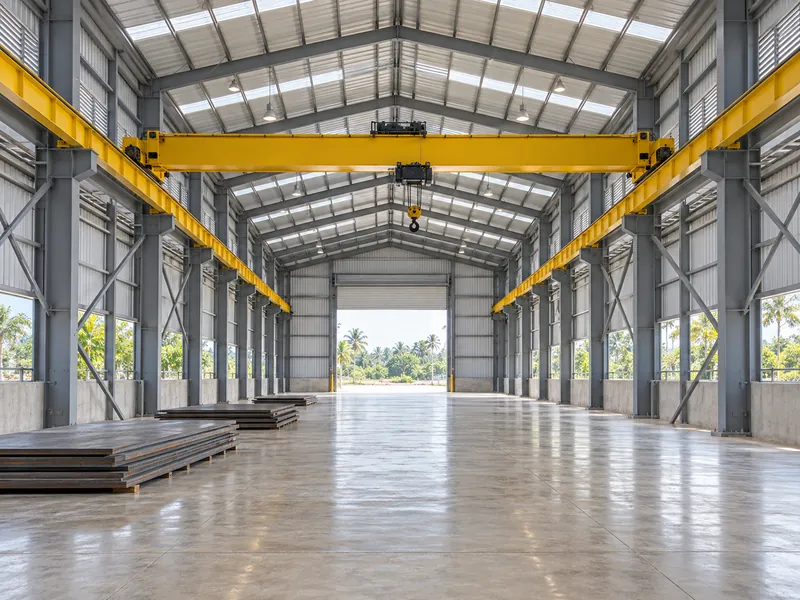

Comment les charges du pont roulant modifient un bâtiment industriel avec pont roulant

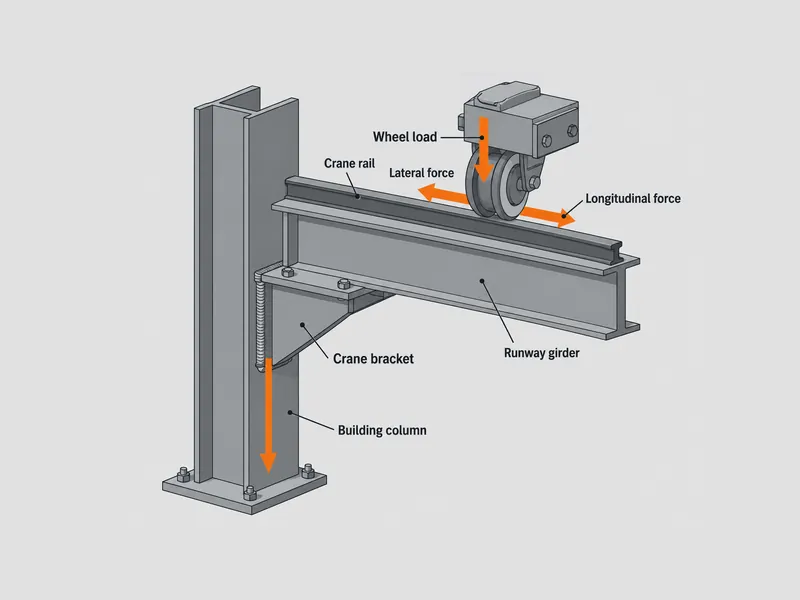

Les charges d'un pont roulant diffèrent des charges ordinaires de toiture et de plancher parce qu'elles se déplacent, s'arrêtent et se répètent. Un pont roulant applique son propre poids propre et la charge nominale suspendue au crochet. Il ajoute aussi des forces dynamiques dues à l'accélération, au freinage, à la levée et à la descente, ainsi que des forces d'impact lors des arrêts brusques. Le concepteur vérifie ensuite la structure vis-à-vis des charges sur roues, de la flexion, de la flèche et de la fatigue sous ces effets combinés, au-delà d'un simple poids statique suspendu à la toiture.
Les poutres de roulement sont les éléments les plus exposés à cette différence. Un article publié par l'Australian Institute of Steel Construction a signalé que les poutres de roulement conçues uniquement selon les hypothèses habituelles de construction peuvent se rompre prématurément en service. Le même article a mis en évidence des contraintes complexes et très localisées dans la zone de la semelle supérieure. Ces contraintes doivent rester suffisamment faibles pour qu'aucune fissuration par fatigue n'apparaisse pendant la durée de vie prévue de la poutre. En pratique, ce guide traite la poutre de roulement comme un élément soumis à la fatigue, et non comme une poutre de toiture qui se trouve simplement porter un rail.
L'utilisation du pont roulant est la donnée suivante dont dépend la structure. Les ponts roulants se voient attribuer des classes de service, et le cours de formation continue d'ASCE sur les bâtiments avec pont roulant les compte parmi ses sujets de conception. Le propriétaire doit décrire par écrit le schéma de levage réel. Le fournisseur du pont roulant peut alors proposer une classe correspondant à ce schéma, au lieu de citer une classe de catalogue par défaut.
Le calendrier détermine les options structurelles qui restent ouvertes. Dans une étude de cas publiée par le fabricant de ponts roulants Gorbel, trois ponts roulants prévus pour un nouveau bâtiment de production auraient chacun nécessité une structure de support indépendante s'ils avaient été ajoutés après la construction. Au lieu de cela, la conception des 36 poteaux intérieurs du bâtiment a intégré les charges des ponts roulants, et ceux-ci ont été installés pendant la construction du bâtiment. Un projet ne constitue pas une règle générale ; il montre l'option que ce propriétaire a conservée en planifiant les ponts roulants suffisamment tôt.
Exigences relatives aux ponts roulants d'un bâtiment métallique à fixer avant la conception de la charpente
Les exigences relatives aux ponts roulants d'un bâtiment métallique partent de l'usage que le propriétaire fera du pont roulant, et non d'un tonnage tiré d'un catalogue. Les deux listes ci-dessous sont la manière propre à ce guide d'organiser les données. Elles s'appuient sur les sujets de conception du cours d'ASCE sur les bâtiments avec pont roulant : types de ponts roulants et classes de service, système de pont roulant, poutres de roulement et leurs supports, et planification du bâtiment.
Utiliser les exigences du propriétaire
Chaque donnée ultérieure dépend de la description d'exploitation du propriétaire ; celui-ci doit donc la consigner par écrit avant que quiconque ne chiffre un pont roulant ou une charpente :
- Ce qui est levé, le poids des charges typiques et maximales, et la fréquence des levages par poste.
- La zone de plancher que le crochet doit atteindre, y compris les portes de chargement et les emplacements des machines.
- Si un seul pont roulant ou plusieurs se partageront un chemin de roulement ou travailleront dans des travées adjacentes.
- Si un pont roulant plus lourd ou un prolongement du chemin de roulement est envisagé plus tard, afin que la première conception ne l'exclue pas.
Données du pont roulant fournies par le fournisseur du pont roulant
Le fournisseur du pont roulant doit fournir les données du pont roulant par écrit, car le concepteur du bâtiment ne peut pas concevoir les supports de chemin de roulement à partir d'une seule valeur de capacité :

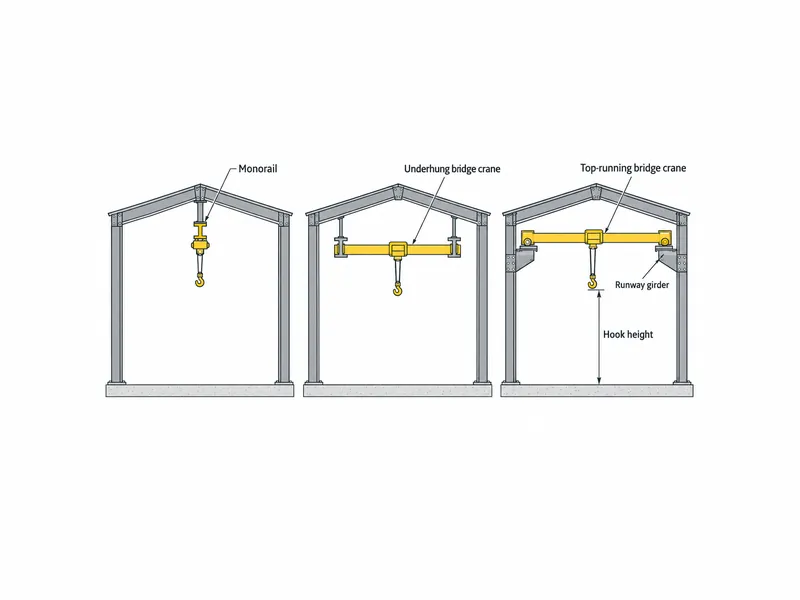

- Type de pont roulant : monorail, pont roulant suspendu ou pont roulant sur chemin de roulement supérieur.
- Capacité nominale, portée et hauteur de levage requise.
- La classe de service proposée pour le schéma de levage du propriétaire.
- Poids propre du pont roulant, charges sur roues maximales et forces horizontales dues au déplacement du chariot et du pont.
- Toutes exigences de dégagement ou de butoirs dont le pont roulant a besoin aux extrémités du chemin de roulement.
La portée et la hauteur de levage déterminent aussi les dimensions globales du bâtiment. Un planificateur de dimensions de bâtiment peut fournir des valeurs de préplanification à partir de ces données. Ces valeurs sont des points de départ pour la conception structurelle, et non des dimensions calculées. Tant que le fournisseur du pont roulant n'est pas choisi, les charges sur roues utilisées pour la charpente sont des hypothèses. Les plans doivent les signaler comme telles jusqu'à ce que les données du pont roulant retenu les remplacent.
Où le pont roulant rencontre la charpente acier

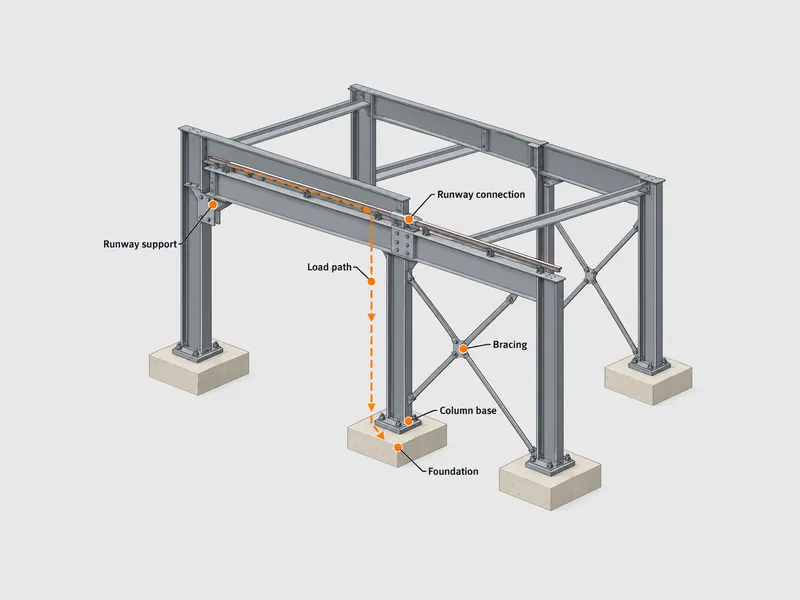

Le pont roulant rencontre la charpente acier en quelques points d'interface précis, et chacun doit avoir un concepteur nommé sur les plans. Le cours de l'Australian Steel Institute sur les poutres de roulement de ponts roulants lourds énumère les problèmes liés à ces points. Ils comprennent les exigences de flèche du bâtiment et l'interaction entre le bâtiment, le type de pont roulant et ses spécifications. La liste couvre aussi les cheminements des charges longitudinaux et latéraux (y compris les erreurs de cheminement dues à l'excentricité), la surcontrainte des poutres de roulement en flexion et les détails des pieds de poteaux. La fabrication, le montage, la mise en service et la maintenance la complètent. Ces sujets se traduisent par un petit ensemble de décisions d'interface :
- Support de chemin de roulement : si les poutres de roulement s'appuient sur les poteaux principaux du bâtiment ou sur une structure de support distincte.
- Cheminements des charges : comment les forces latérales et longitudinales du pont roulant passent du rail aux fondations par le contreventement, sans excentricité involontaire.
- Assemblages du chemin de roulement : comment les poutres se raccordent à leurs supports sans les surcontraindre en flexion.
- Pieds de poteaux : quelles réactions, y compris les cas de charge du pont roulant, sont transmises au concepteur des fondations.
- Exigences de flèche : quelles exigences de flèche du bâtiment et du chemin de roulement s'appliquent, vérifiées par rapport aux exigences du fournisseur du pont roulant et au code en vigueur.
- Dispositions de maintenance : accès au chemin de roulement, au rail et aux assemblages pour l'inspection pendant toute la durée de vie du bâtiment.
Dans l'ordre de marche adopté ici, le type de charpente vient après ces décisions d'interface. Un sélecteur de charpente de bâtiment métallique peut réduire les options de charpente une fois la largeur, l'implantation des poteaux et les exigences du pont roulant connues. Il ne donne aucune dimension d'élément ; le support de chemin de roulement et le cheminement des charges nécessitent donc toujours une conception structurelle.
Que la charpente suive ou non une conception de bâtiment métallique pré-ingénierisée, ce guide recommande de confirmer les consoles de roulement et les détails de raccordement du chemin de roulement avant l'émission des plans d'atelier. Le fabricant peut alors travailler à partir des données du pont roulant que le propriétaire et le fournisseur du pont roulant ont déjà validées.
Liste de contrôle de remise d'un bâtiment d'atelier en acier avec pont roulant
Un bâtiment d'atelier en acier avec pont roulant est plus facile à coordonner lorsque chaque donnée liée au pont roulant a une source nommée et un vérificateur nommé. Le tableau ci-dessous est une méthode de travail suggérée. Ce n'est ni une exigence normative ni une répartition contractuelle des responsabilités de conception. Les contrats d'achat du pont roulant et du bâtiment doivent fixer la répartition réelle.
| Donnée | Source suggérée | Vérificateur suggéré | Ce qu'elle détermine |
|---|---|---|---|
| Schéma de levage et zone de couverture du crochet | Propriétaire | Fournisseur du pont roulant | Type de pont roulant et classe de service |
| Type de pont roulant, capacité, portée et hauteur de levage | Fournisseur du pont roulant | Propriétaire et concepteur du bâtiment | Position du chemin de roulement et données de hauteur du bâtiment |
| Poids propre, charges sur roues et forces horizontales | Fournisseur du pont roulant, par écrit | Concepteur de la structure du bâtiment | Conception des poutres de roulement, des consoles et des poteaux |
| Disposition du support de chemin de roulement | Concepteur de la structure du bâtiment | Ingénieur responsable local | Si les poteaux de la charpente portent le chemin de roulement |
| Cheminement des charges latérales et longitudinales et réactions aux pieds de poteaux | Concepteur de la structure du bâtiment | Concepteur local des fondations | Disposition du contreventement et conception des fondations |
| Exigences de flèche et d'alignement | Exigences du fournisseur du pont roulant et concepteur du bâtiment | Ingénieur local selon le code applicable | Aptitude au service du chemin de roulement du pont roulant |
| Étendue de fourniture des poutres de roulement, consoles, rails et butoirs | Fournisseur du bâtiment en acier et fournisseur du pont roulant | Propriétaire, par écrit | Lacunes lorsque aucun des deux lots ne comprend un composant |
La dernière ligne mérite une décision explicite. Dans les bâtiments d'atelier à structure en acier, les poutres de roulement et les consoles peuvent relever du lot du bâtiment ou du lot du pont roulant. Si cette question de périmètre reste en suspens, aucun fournisseur ne conçoit la liaison entre les deux.
Les services du fournisseur doivent également être confirmés. Avant de compter sur un fournisseur de bâtiment pour cette coordination, demandez quel soutien à la conception il assure réellement et comment il recevra et renverra les données du pont roulant. Demandez également quels composants liés au pont roulant entrent dans son périmètre de fourniture. Les réponses varient d'un fournisseur à l'autre ; confirmez-les donc dans le devis et le contrat plutôt que de les déduire d'une brochure.
Les projets d'exportation ajoutent une vérification supplémentaire : quel code l'autorité locale appliquera-t-elle aux charges du pont roulant et à l'aptitude au service. L'ingénieur responsable local doit confirmer cette base de conception avant la finalisation de la conception de la charpente.
Ajouter un pont roulant à un bâtiment industriel existant
Un bâtiment existant ne peut recevoir un nouveau pont roulant qu'après qu'un ingénieur a vérifié ses poteaux pour les charges du pont roulant, et certains poteaux peuvent nécessiter un renforcement. Les directives publiées par les fournisseurs de ponts roulants considèrent cette vérification des poteaux comme le point de départ.

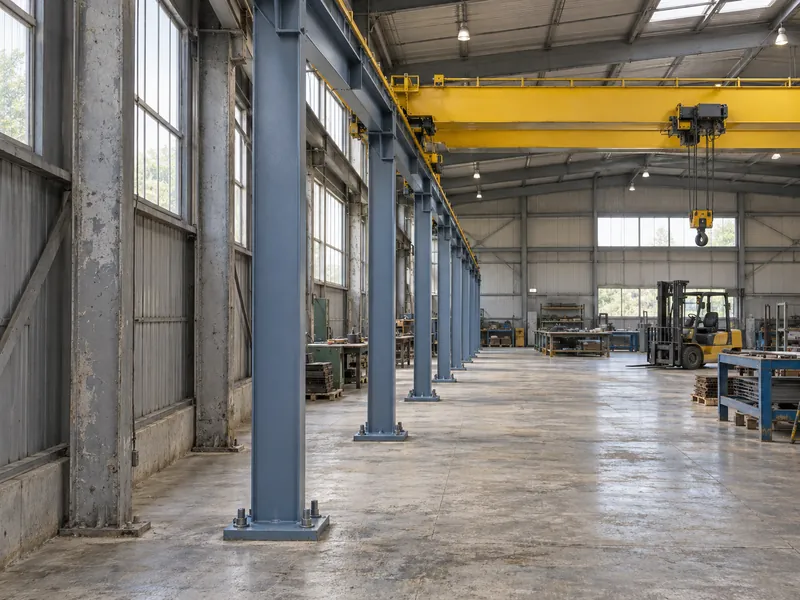

Lorsque la charpente existante ne peut pas porter le pont roulant, ces directives proposent deux solutions. La première consiste à renforcer les poteaux existants. La seconde est un chemin de roulement autoportant qui ne repose pas sur la structure du bâtiment. L'ingénieur choisit la solution sur la base de la vérification des poteaux.
Avant de contacter les fournisseurs de ponts roulants, rassemblez les plans de structure d'origine, les charges de conception utilisées et toute information sur les fondations, à titre d'étape préparatoire suggérée. Si ces documents manquent, laissez la commande du pont roulant en attente jusqu'à ce que l'ingénieur ait terminé la vérification des poteaux.
Fixer le cahier des charges du bâtiment industriel avec pont roulant
L’ordre des décisions compte davantage que n’importe quelle valeur isolée dans un bâtiment industriel équipé d’un pont roulant. Commencez par fixer le schéma de levage du propriétaire. Obtenez ensuite, par écrit, les charges de roues, les efforts horizontaux et la classe de service du pont roulant retenu. Définissez alors l’agencement du support de poutre de roulement et le cheminement des charges. Ce n’est qu’à ce moment que vous pourrez finaliser la charpente et transmettre les réactions au pied de poteau au concepteur des fondations. Chaque étape dépend de la précédente, et brûler les étapes conduit à une charpente conçue sur des données de grue supposées. Avec un cahier des charges complet, la poutre de roulement peut être dimensionnée comme un élément soumis à la fatigue. Ses supports, ses assemblages et le périmètre de fourniture sont alors déjà convenus entre le lot de la grue et celui du bâtiment.
Questions fréquentes
Peut-on ajouter un pont roulant à un bâtiment en acier qui n’a pas été conçu pour en recevoir un ?
Un pont roulant peut parfois être ajouté, mais uniquement après qu’un ingénieur a vérifié que les poteaux existants reprennent les charges de grue. Si les poteaux ne sont pas suffisants, les recommandations du fournisseur décrivent deux solutions : les renforcer ou installer une poutre de roulement autoportante qui ne s’appuie pas sur la structure du bâtiment. Rassembler les plans d’origine et les charges de calcul avant de lancer cette vérification constitue une étape de préparation suggérée.
De quelles informations sur la grue le fournisseur de bâtiments en acier a-t-il besoin avant d’établir un devis ?
Le fournisseur de bâtiments en acier a besoin du type de grue, de la capacité nominale, de la portée, de la hauteur de crochet et de la classe de service. Il a également besoin du poids propre de la grue, des charges de roues et des efforts horizontaux fournis par le fournisseur de la grue. Le schéma de levage du propriétaire, la zone de couverture et le nombre de grues complètent le cahier des charges. Sans les charges de roues, tout devis de charpente repose sur des données de grue supposées.
Les poutres de roulement doivent-elles reposer sur les poteaux du bâtiment ou sur une structure séparée ?
Les poutres de roulement peuvent reposer sur les poteaux principaux du bâtiment ou sur une structure de support séparée. L’ingénieur structure décide de la solution après avoir vérifié les charges. Dans un bâtiment neuf, l’ingénieur peut intégrer les charges de grue dès le départ dans la conception des poteaux. Quel que soit l’agencement retenu, les contrats d’achat doivent préciser quel lot fournit les supports de poutre de roulement.
De quelles informations sur les fondations un bâtiment équipé d’un pont roulant a-t-il besoin ?
Les éléments à transmettre au concepteur local des fondations sont les réactions au pied de poteau, y compris les cas de charge de grue confirmés, ainsi que les cheminements des charges latérales et longitudinales. Le concepteur du bâtiment doit transmettre les deux ensemble. Le concepteur local des fondations confirme ensuite la conception des fondations pour le projet.
Qui détermine la classe de service du pont roulant ?
Le fournisseur de la grue doit proposer la classe de service à partir du schéma de levage écrit du propriétaire. La classe de service est l’un des thèmes de conception du cours d’ASCE sur les bâtiments équipés de ponts roulants. Le concepteur du bâtiment doit ensuite travailler à partir de la classe que le fournisseur de la grue confirme par écrit.
