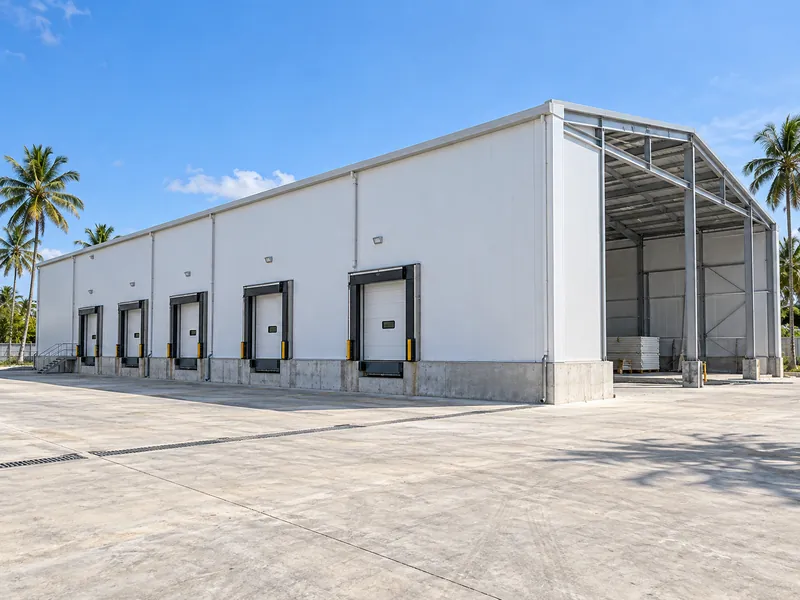

Choisir un fabricant de bâtiments préfabriqués d'entreposage frigorifique repose sur quatre vérifications : les données de conception que vous transmettez, les documents que vous recevez en retour, les interfaces que vous fixez par écrit et les travaux de conception que vous confiez à des ingénieurs locaux. La structure en acier, les panneaux d'enveloppe, la réfrigération et la dalle de sol peuvent provenir de parties différentes. Si le devis ne précise pas qui conçoit et réalise chaque liaison entre ces éléments, il se peut que personne n'en assume la responsabilité. Cette liste de contrôle s'applique aux bâtiments d'entreposage frigorifique construits en structure acier avec une enveloppe en panneaux isolants, des chambres réfrigérées aux chambres négatives.
La liste de contrôle ne couvre pas le calcul des charges frigorifiques, le choix du fluide frigorigène, le choix de l'âme des panneaux ni le prix de la construction, c'est-à-dire le coût de construction d'un entrepôt frigorifique. Ces décisions relèvent du concepteur du système de réfrigération, de la spécification de l'enveloppe et du budget du projet. Elles n'apparaissent ici que lorsque le fabricant en a besoin comme données d'entrée ou lorsque le devis doit préciser qui en est responsable.
Ce qu'un devis de bâtiment préfabriqué d'entreposage frigorifique doit détailler
Un devis de bâtiment d'entreposage frigorifique ne peut être comparé à un autre que si les deux énumèrent les mêmes catégories de fournitures et indiquent les mêmes exclusions. Lisez le périmètre ligne par catégorie : ossature principale, éléments secondaires tels que pannes et lisses, contreventement, bavettes et profilés de finition, fixations et pièces de raccordement, panneaux de mur et de toiture, et dossier de plans. Une catégorie manquante peut être une véritable exclusion ou simplement une omission non signalée ; demandez donc de quoi il s'agit avant la commande.
La ligne des panneaux est celle qui demande la lecture la plus attentive dans un devis d'entreposage frigorifique, car le seul mot « panneaux » ne dit rien de la constitution de l'enveloppe. Un bâtiment comportant des chambres à températures différentes peut aussi utiliser une composition d'enveloppe différente dans chaque zone. Un devis qui nomme un produit, un type d'âme et une épaisseur pour chaque zone peut être vérifié ; un devis qui se contente de « panneaux isolants » ne le peut pas.
Demandez une liste détaillée du périmètre avec les exclusions écrites noir sur blanc, en précisant si l'équipement de réfrigération, la dalle, les fondations et les portes sont inclus ou exclus. Vérifiez ensuite chaque élément exclu en le rattachant à une partie nommée de votre côté.
Pourquoi un entrepôt frigorifique n'est pas un entrepôt en acier isolé
Considérer un entrepôt frigorifique comme un entrepôt en acier standard auquel on ajoute de l'isolation est la première hypothèse à écarter dès la consultation. L'enveloppe doit rester continue et étanche à la vapeur d'eau autour de tout le volume froid. L'humidité se déplace de l'extérieur chaud vers l'intérieur plus froid et plus sec et peut traverser les matériaux de construction. Dès qu'elle atteint des surfaces à 0 °C ou en dessous, elle se condense puis gèle sous forme de givre et de glace à l'intérieur de l'enveloppe.
Dans un entrepôt frigorifique, l'étanchéité à l'air importe autant que l'étanchéité à l'eau, ce qui change ce qu'il faut rechercher sur les plans du fabricant. Une toiture qui empêche la pluie d'entrer peut néanmoins laisser de l'air chaud et humide s'infiltrer aux joints des panneaux, aux égouts de toiture et aux traversées. De petites fuites suffisent à provoquer de la condensation ou du givre. L'acier de structure, les fixations et les tuyaux qui traversent l'isolation conduisent aussi la chaleur à travers celle-ci. C'est pourquoi les détails de raccordement et de traversée comptent ici plus que dans un entrepôt sec.
La dalle modifie la discussion sur le périmètre dès qu'une chambre fonctionne en négatif. Les dalles de chambre négative sont normalement chauffées, par tuyauterie de glycol ou câble chauffant, afin que le sol sous-jacent ne gèle pas et ne se soulève pas. Les chambres réfrigérées ont toujours besoin d'un pare-vapeur sous la dalle, mais pas de la même isolation ni du même chauffage. Quel que soit le concepteur de la dalle, le pied de paroi doit rejoindre l'isolation et le pare-vapeur de la dalle sans interstice.

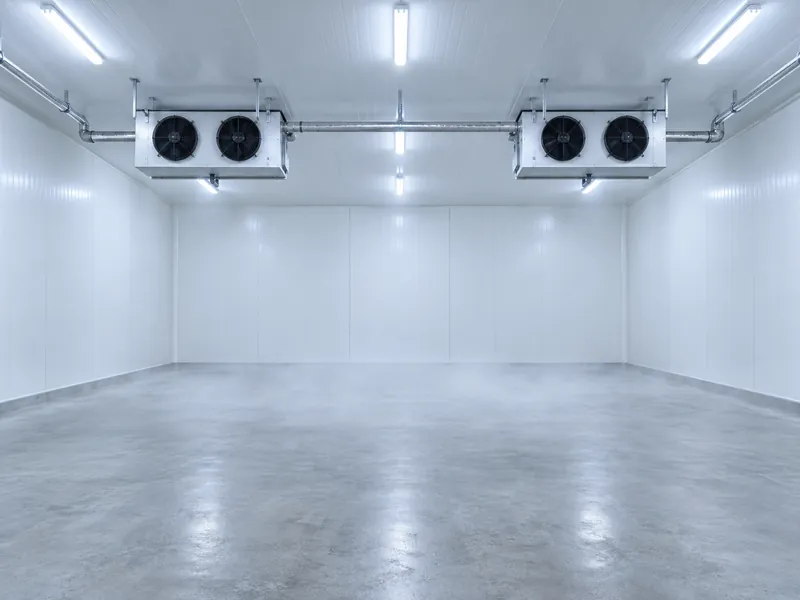

Les équipements de réfrigération ajoutent des charges à la structure. Les évaporateurs et la tuyauterie sont souvent suspendus à la structure de toiture ; un ingénieur structure doit donc vérifier ces charges dans le cadre de la conception structurelle. Obtenez les positions et les poids des équipements auprès du concepteur du système de réfrigération avant de finaliser la conception de la structure acier.
Données de conception à transmettre avant de demander un devis
Ce qu'un acheteur peut transmettre de plus utile à un fabricant, c'est la température de conception de chaque chambre, car elle détermine quelles questions d'enveloppe, de dalle et de détails s'appliquent. Les températures des chambres et le zonage découlent généralement de l'étape de conception d'entrepôt frigorifique. Si cette étape n'est pas terminée, tout devis repose sur les hypothèses du fabricant, et non sur les vôtres. Transmettez ces données ensemble pour que chaque fabricant chiffre le même bâtiment :
- La température de conception de chaque chambre ou zone, et quelles zones réfrigérées et négatives sont voisines les unes des autres ou de zones chaudes.
- L'emprise au sol du bâtiment, la hauteur libre et la manière dont les marchandises seront stockées et manipulées à l'intérieur.
- Les ouvertures de portes et de quais, avec leurs dimensions et positions approximatives.
- L'implantation de la réfrigération : positions des évaporateurs, tracés des tuyaux et des câbles, et poids des équipements fournis par le concepteur du système de réfrigération.
- La localisation du projet, le code de conception que l'ingénieur local appliquera et les données climatiques du site qu'il utilisera.
- Toute extension prévue que la structure ou les murs pignons doivent permettre.
Les données manquantes apparaissent sous forme d'hypothèses dans le devis, et chaque hypothèse est une question à résoudre avant la commande. Lorsque deux fabricants supposent des températures de chambre, des charges de toiture ou des dimensions de porte différentes, leurs prix décrivent des bâtiments différents. Demandez à chacun de lister ses hypothèses par écrit afin de les aligner avant de comparer.
Documents à demander à un fabricant de bâtiments d'entreposage frigorifique
Demandez des documents que vous pouvez vérifier plutôt que des descriptions que vous devez accepter. Les allégations générales d'un fabricant sur ses produits disent peu de chose de votre projet. Des calculs, des plans et des données de panneaux propres au projet permettent à votre ingénieur de vérifier ce qui est proposé.
- Un périmètre de fourniture détaillé par catégorie, avec les exclusions indiquées.
- Les calculs structurels et les plans de votre projet, établis selon le code de conception que vous avez indiqué et adaptés à la vérification par un ingénieur local.
- La fiche technique du panneau isolant exact proposé pour chaque zone, indiquant le matériau de l'âme, l'épaisseur et la valeur thermique déclarée.
- Les rapports de classification au feu ou d'homologation applicables à ce produit de panneau tel qu'il a été testé.

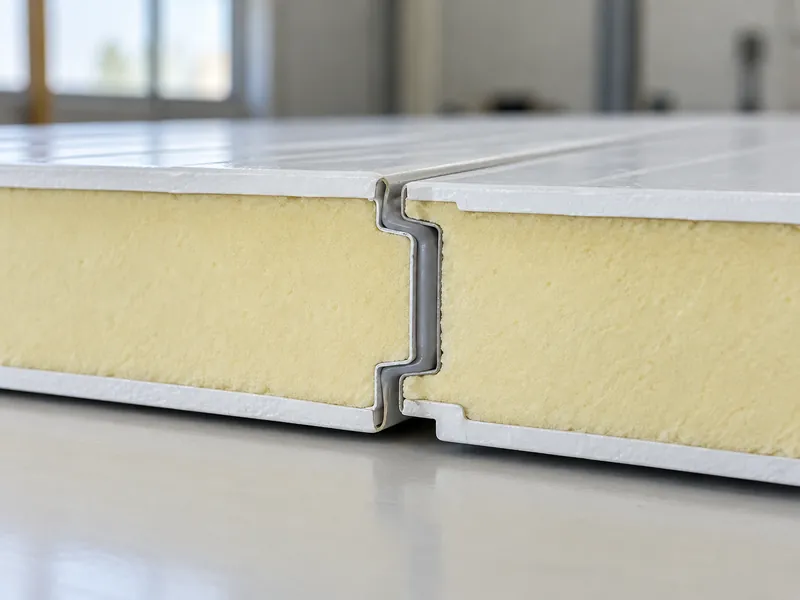

- Les détails de joints et de raccordements : joints panneau-panneau, mur-toiture, mur-dalle, et autour des ouvertures et des traversées.
- Les plans de montage indiquant l'ordre de raccordement et les types de fixations de l'enveloppe.
Les données de panneaux doivent être propres au produit, car les valeurs thermiques et les classements au feu varient d'un produit de panneau à l'autre. Un classement au feu obtenu avec une âme et une épaisseur données ne s'applique pas à un panneau différent qui y ressemble. Vérifiez que le nom du produit et l'épaisseur figurant sur la fiche technique correspondent au produit du devis. Vérifiez ensuite que les détails de joints montrent comment le pare-vapeur se poursuit sur chaque joint.
Interfaces d'entreposage frigorifique à confirmer par écrit
Chaque interface entre le lot structure acier, l'enveloppe, les travaux de réfrigération et la dalle doit avoir un responsable désigné par écrit. La plupart de ces détails finissent cachés derrière des panneaux, de l'isolation ou du béton ; attribuez donc chacun d'eux avant qu'il ne soit recouvert. Utilisez le tableau ci-dessous avant de passer commande. La responsabilité est celle que stipule le contrat, et non celle que chaque partie suppose par défaut.
| Interface | Risque si non attribuée | À confirmer par écrit | Preuves à demander |
|---|---|---|---|

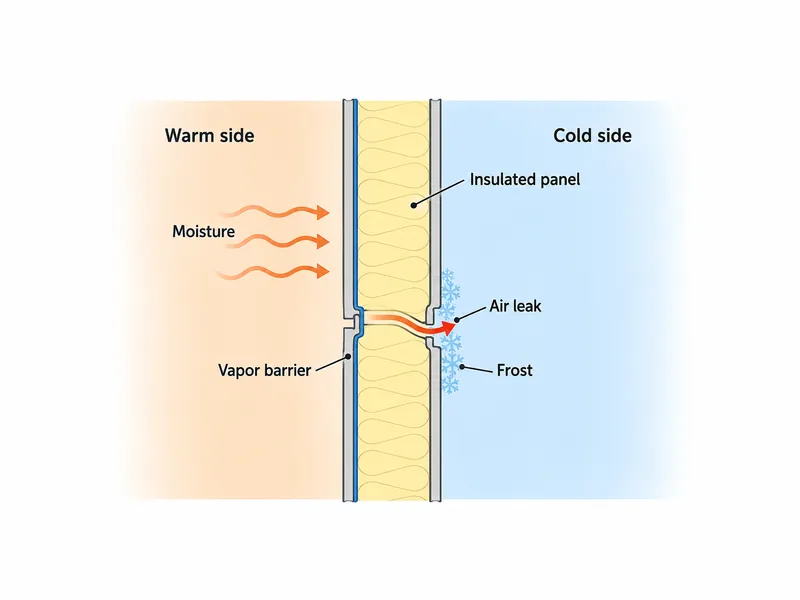

| Continuité du pare-vapeur au niveau des murs, de la toiture et de la dalle | Condensation et glace à l'intérieur de l'enveloppe | Qui conçoit et qui pose chaque couche et chaque transition | Détails de coupe au pied de paroi et à l'égout |
| Traversées de tuyaux, de drains et de câbles | Fuites de chaleur et de vapeur, givre autour des ouvertures | Qui repère, découpe, étanchéifie et isole chaque traversée | Planning des traversées et détail d'étanchéité |
| Évaporateurs suspendus et tuyauterie | Éléments de toiture surchargés | Que les poids des équipements et les points de suspension figurent dans le calcul structurel | Descente de charges dans le calcul |
| Acier de structure traversant l'isolation | Ponts thermiques et condensation locale | Comment la rupture de pont thermique est détaillée à chaque traversée | Détails de raccordement |
| Ouvertures de portes et de quais | Infiltration d'air, charges sur la structure aux ouvertures | Dimensions des ouvertures, encadrement et interface avec le fournisseur de portes | Plans des ouvertures encadrées |

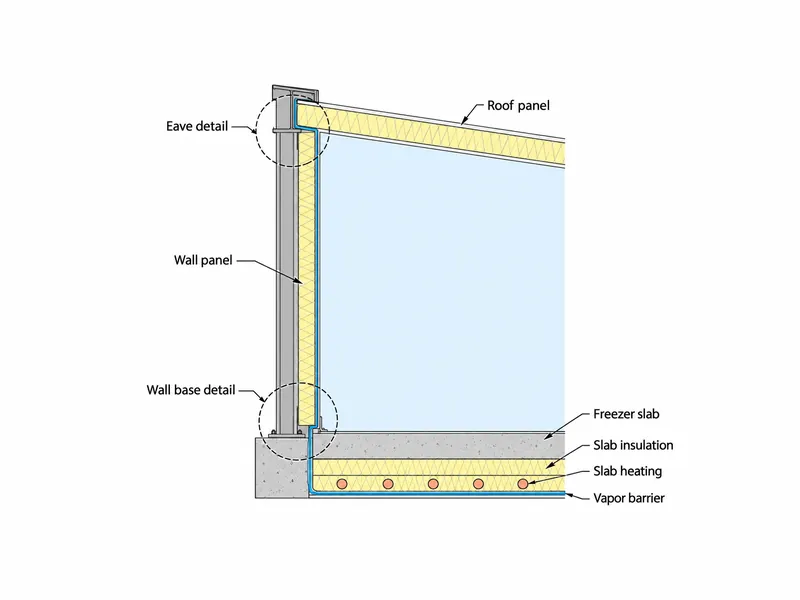

Demandez qui dessine le pied de paroi et l'égout, car la couche pare-vapeur doit traverser les deux. Lorsque des panneaux métalliques isolants sont utilisés, un article technique indique que leur peau côté chaud peut faire office de pare-vapeur de paroi. Le même article limite cette possibilité aux cas où les barrières de toiture et de sous-dalle sont également détaillées pour s'y raccorder. Vérifiez cette condition avec le concepteur de l'enveloppe du projet avant de vous fier au devis des panneaux pour la continuité du pare-vapeur.
Les ouvertures de portes et de quais doivent figurer sur les plans contractuels avec leurs dimensions, leurs positions et leur encadrement, ainsi que la manière dont la structure reçoit le produit du fournisseur de portes. Arrêtez le nombre, les dimensions et la position des portes à partir des travaux de conception du quai de chargement de l'entrepôt avant de détailler la structure. Pour les chambres négatives construites à côté d'espaces chauds, demandez aussi si la structure de la chambre négative est séparée de la structure chaude et comment la conception gère le transfert de chaleur entre elles.
Travaux de conception d'entreposage frigorifique qui restent aux ingénieurs locaux
Des professionnels qualifiés dans le pays du projet doivent valider la conception structurelle, mécanique, électrique et civile finale, quel que soit ce que fournit le fabricant. Les plans du fabricant sont une donnée d'entrée de cet examen, non un substitut. L'ingénieur local vérifie les charges, les fondations et la conformité aux normes au regard de conditions que le fabricant ne peut pas vérifier à distance.
La conception du sol de chambre négative, y compris le chauffage de dalle, l'isolation de dalle et le pare-vapeur sous la dalle, reste à l'ingénieur civil ou à l'ingénieur sol local. La structure en acier doit seulement s'y raccorder au pied de paroi. Demandez que la coupe de la dalle et le détail du pied de panneau soient dessinés ensemble, afin que l'isolation et les couches pare-vapeur se raccordent visiblement.
La mise en service doit avoir un responsable désigné avant la fin de la construction, car une chambre négative neuve doit être refroidie progressivement et par paliers, ce qui prend du temps dans le planning. Confirmez dans le contrat ou le plan de projet qui rédige le plan de mise en froid par paliers et qui est responsable du bâtiment pendant son fonctionnement.
Une référence publiée peut aider à structurer l'examen local, à condition que le code propre au projet fasse foi. La spécification générale AAAMSA d'Afrique du Sud pour les enveloppes d'entrepôts frigorifiques construites en panneaux isolants préfabriqués s'applique aux entrepôts de plus de 20 m³. Elle traite comme un tout la conception, les matériaux, le contrôle qualité en fabrication, la construction sur site et les essais, la migration de l'humidité, les portes, les sols, la mise en service et la maintenance. Les équipes de projet d'autres pays ne doivent l'utiliser que comme une liste de points à traiter et confirmer les exigences réelles selon leur réglementation locale.
Comparer les fabricants de bâtiments d'entreposage frigorifique sur des preuves
Les devis de différents fabricants de bâtiments préfabriqués d'entreposage frigorifique ne deviennent comparables qu'une fois trois éléments alignés : les mêmes données de conception, le même périmètre détaillé et les mêmes documents pour les mêmes produits de panneaux désignés. Tant que ce n'est pas le cas, un écart de prix peut simplement refléter un bâtiment différent, un panneau différent ou un jeu d'exclusions différent.
Avant de choisir un fabricant, vérifiez la complétude de ses réponses sur les interfaces du tableau ci-dessus. Un fabricant qui fournit les coupes du pied de paroi et de l'égout, une méthode de traversée et un calcul structurel incluant les charges de réfrigération suspendues donne à votre ingénieur local des éléments à vérifier. Réglez par écrit les transitions du pare-vapeur, les charges des équipements suspendus et l'interface de la dalle de chambre négative avant la découpe des panneaux.
Questions fréquentes
Que doit fournir un fabricant de bâtiments préfabriqués d'entreposage frigorifique, et quels éléments restent à la charge d'un ingénieur local ?
Un fabricant ne fournit que ce que son devis énumère, ce qui peut inclure la structure en acier, les éléments secondaires, les panneaux d'enveloppe et les plans du projet. La conception structurelle, mécanique, électrique et civile finale, y compris la conception de la dalle de chambre négative, les fondations et la conformité aux normes locales, reste aux professionnels qualifiés du pays du projet. Confirmez la répartition exacte dans le devis et le contrat.
Un seul fabricant peut-il fournir à la fois la structure en acier et les panneaux isolants d'un bâtiment de chambre négative ?
Qu'un seul fabricant fournisse les deux est une question de périmètre à régler dans le devis, et non à présumer. Si les deux viennent d'une même source, demandez quand même la fiche technique du panneau, les rapports de classification au feu et les détails de joints du produit exact proposé. S'ils viennent de fournisseurs distincts, attribuez par écrit les détails du pied de paroi, de l'égout et des traversées à une seule partie désignée.
Quelles informations dois-je envoyer pour obtenir un devis de bâtiment d'entreposage frigorifique ?
Envoyez d'abord la température de conception de chaque chambre, puis l'emprise au sol, la hauteur libre, les ouvertures de portes et de quais, la disposition de la réfrigération avec les poids des équipements, la localisation du projet et le code de conception, ainsi que toute extension prévue. Demandez à chaque soumissionnaire de lister les hypothèses retenues afin que les devis puissent être alignés.
Ai-je besoin d'un plancher chauffant si la chambre froide fonctionne uniquement en mode positif ?
Les chambres froides positives n'ont normalement pas besoin du chauffage de dalle utilisé sous les sols des congélateurs, mais elles nécessitent tout de même un pare-vapeur sous la dalle. L'ingénieur local chargé des sols doit confirmer la conception de la dalle en fonction des températures réelles de la chambre et des conditions du site.
Quels documents sur les panneaux dois-je demander avant de passer commande ?
Demandez la fiche technique du produit de panneau exact proposé, incluant le matériau d'âme, l'épaisseur et la valeur thermique déclarée. Demandez également le classement de réaction au feu ou les rapports d'homologation de ce produit tel qu'il a été testé, ainsi que les détails des joints et assemblages. Si le devis liste différents panneaux pour différentes zones, demandez un jeu complet pour chaque zone.
Further Reading
- Spécifications générales pour la conception et la construction d'enveloppes de chambres froides intégrant des panneaux isolants préfabriqués — guide AAAMSA/TPMA indexé par l'International Institute of Refrigeration. Une liste de points de contrôle pour les enveloppes de chambres froides en panneaux préfabriqués de plus de 20 m³ ; les exigences du projet restent soumises aux réglementations locales.
- Éléments essentiels de conception des installations de stockage réfrigéré — le guide 2005 de l'ASHRAE est utile pour examiner les plans d'un fabricant, car il couvre les structures de support, les murs, les toitures, les sols, les portes et les quais, avec une attention particulière à l'isolation et aux pare-vapeur, ainsi que la mise en service et l'inspection.
- Isolation et étanchéité à l'air des chambres froides — l'ouvrage 2002 de l'International Institute of Refrigeration explique pourquoi la continuité du pare-vapeur est importante : il traite des matériaux isolants et des pare-vapeur, des causes de dégradation des murs isolés comme l'infiltration d'eau, ainsi que des essais d'isolation et d'étanchéité à l'air.
