Calculadora de tamaño de edificios metálicos para hangares, almacenes, cámaras frigoríficas, oficinas y edificios con puente grúa
El Planificador de Tamaño de Edificios es una calculadora de tamaño de edificios metálicos que toma un tipo de edificio y los parámetros de ese modo y devuelve dimensiones de planificación junto con una hoja de parámetros. Todos los valores los introduce usted, por lo que el resultado depende de lo que ingrese y queda sujeto al diseño estructural. Diseñamos el edificio de acero para cada proyecto y lo exportamos como kit prefabricado en fábrica, mientras que los cimientos y el montaje en obra se realizan localmente por parte del comprador.
Un resultado de planificación se convierte en solicitud de cotización cuando el ancho × la longitud × la altura de alero se envían junto con el país de su sitio. Respondemos con un diseño, una especificación y una cotización detallada del kit de edificio de acero, sin costo alguno.

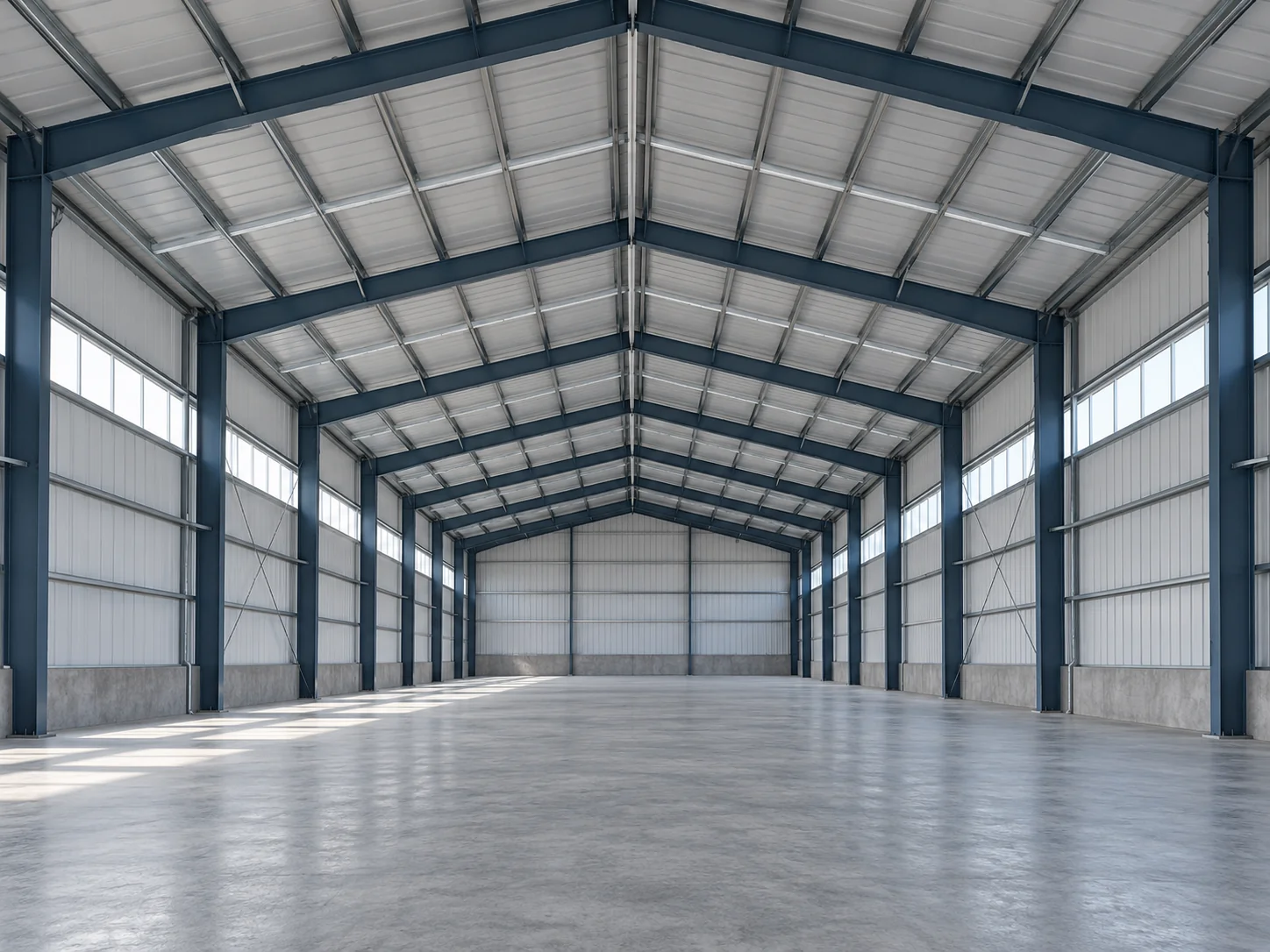

Interior de un edificio de acero de luz simpleLuz, altura de alero, separación entre pórticos y verificaciones de fábrica para el resultado de una calculadora de tamaño de edificios metálicos
El resultado de una calculadora de tamaño de edificios metálicos depende del modo que utilice: el modo hangar devuelve ancho libre, profundidad y altura libre, mientras que el modo puente grúa devuelve una altura de alero planificada. Las dimensiones finales del edificio se establecen en el diseño, y la tabla enumera los rangos de Xinguangzheng con los que se puede contrastar un resultado de planificación.
| Dimensión | Nuestro rango indicado | Qué lo determina |
|---|---|---|
| Luz libre | Luz simple sin columnas interiores, habitualmente hasta 60 m; las luces mayores, de hasta 100 m, se diseñan para cada proyecto | La luz es un factor determinante del precio, y el pórtico de varias luces con columnas interiores es la otra forma estructural |
| Altura de alero | 6–12 m | Se puede elevar |
| Separación entre pórticos | 6–9 m | Ajustable a la disposición de estanterías |
| Margen para puente grúa | Una cotización puede prever un puente grúa de 5 t, 10 t o 20 t | El tonelaje del puente grúa es un factor determinante del precio, y el sistema de vía de rodadura es una opción |
La luz, la carga de viento y nieve, el tonelaje del puente grúa y la normativa local determinan el precio, y el esquema de aislamiento, el número de puertas y ventanas y cualquier entrepiso lo incrementan. Un pórtico de varias luces con columnas interiores es adecuado para una distribución que las admita, mientras que la luz simple es la opción cuando la operación necesita una planta libre de columnas. Las cargas, las luces y los recubrimientos se diseñan según la normativa aplicable en su sitio, establecida por el país de destino y el ingeniero del proyecto, y las zonas de viento o nieve intensos exigen pórticos más robustos y una separación menor entre correas. Si el planificador devuelve una luz libre superior a 60 m, hay que prever que el pórtico se diseñe como un proyecto específico y no como un diseño habitual.
Los rangos de la tabla describen el acero que Xinguangzheng fabrica en su propia planta: pórticos principales, estructura secundaria, chapa perfilada en 11 perfiles y paneles de fachada ligeros. El equipo de fabricación incluye corte láser de placas, corte y marcado inteligente de perfiles, robots de soldadura, corte láser de tubos, fresado de biseles, taladrado en plataformas grandes, plegadoras de gran tamaño y una línea automática de recubrimiento. Las puertas, ventanas, puentes grúa, materiales de núcleo aislante y claraboyas son suministrados por Xinguangzheng, no fabricados por ella. Por lo tanto, un comprador que compare proveedores para una luz planificada puede preguntar a cada uno cuáles de estos elementos fabrica en sus propias instalaciones.
La fabricación de un edificio de las dimensiones planificadas se realiza en 150,000 m² (unos 1.6 millones de pies cuadrados) de superficie de fábrica, con más de 1,000 empleados. La entidad legal que respalda los certificados, las calificaciones y la cotización bursátil es Qingdao Xinguangzheng Steel Structure Co., Ltd., cotizada en el National Equities Exchange and Quotations de China (NEEQ: 834422) desde 2015. Xinguangzheng se fundó en 1997. Dado que los certificados y las calificaciones pertenecen a esa entidad, un comprador que reciba copias de los certificados puede comprobar que el nombre del titular coincide con ella antes de hacer un pedido a partir de un resultado de planificación.
Qué certificación del fabricante es relevante para un edificio planificado depende del país del emplazamiento. Para Norteamérica, Qingdao Xinguangzheng Steel Structure Co., Ltd. está certificada por el Canadian Welding Bureau conforme a CSA W47.1 Division 1, que abarca la soldadura de estructuras de acero. Para Europa, la empresa posee la certificación EN 1090 (CE), y para Rusia y la Unión Económica Euroasiática posee la certificación EAC (GOST 23118-2019), válida hasta abril de 2028. Las copias de los certificados están disponibles a solicitud, por lo que una consulta que indique el país del emplazamiento puede pedir la que corresponda.
Qingdao Xinguangzheng Steel Structure Co., Ltd. también posee las calificaciones de Grado I de China para la fabricación de estructuras de acero y para la contratación de obras de ingeniería de estructuras de acero. Las certificaciones ISO 14001 e ISO 45001 cubren sus sistemas de gestión ambiental y de seguridad y salud en el trabajo. Se trata de credenciales a nivel de empresa que describen al fabricante, no a un edificio concreto, que se diseña conforme a la normativa establecida por el país de destino y el ingeniero del proyecto. Por lo tanto, la base de diseño de un edificio planificado solo queda fijada cuando el país y la ciudad del emplazamiento llegan junto con la hoja de parámetros.
El modo puente grúa sirve a dos tipos de edificio, edificios industriales y talleres, y ambos aparecen en la lista de proyectos publicada por Xinguangzheng. Los edificios industriales de esa lista están en Argelia, Etiopía, Pakistán, Sri Lanka y Jamaica, y los talleres son una sala de exposición con taller en Uruguay, además de talleres de logística y de platós de televisión en Argelia. La lista solo indica el país y el tipo de edificio, sin publicar superficies ni años, por lo que muestra qué tipos se han suministrado, pero no ninguna luz ni altura de alero. Por consiguiente, un resultado de planificación se sigue evaluando con los rangos de la tabla, no con la lista de proyectos.
Del resultado del planificador a la cotización y el pedido: qué enviar con el tamaño de su edificio
Una hoja de parámetros del planificador de dimensiones es un dato de entrada para una solicitud de cotización, no una cotización, y hasta dónde impulsa una consulta depende de lo que la acompañe. La hoja se copia como resumen en inglés y se pega a mano en la consulta, y el precio en sí se confirma en una cotización detallada.
Las dimensiones son solo uno de los datos que necesita una cotización. Los seis elementos siguientes determinan la estructura y el precio junto con ellas, por lo que una hoja enviada con los seis proporciona al plano de distribución y a la cotización detallada un conjunto coherente de datos. La estructura de acero consta de pórticos principales de sección H soldada de Q355B con correas Z y C galvanizadas.
- Tipo de edificio y uso previsto
- Ancho × largo × altura de alero
- País y ciudad del sitio
- Pórtico de un solo vano o de varios vanos
- Tonelaje de la grúa y entrepiso
- Aislamiento, número de puertas y ventanas, zona de viento o nieve intensos
La cotización abarca la estructura de acero, los paneles de cubierta y de fachada, canalones y bajantes, pernos, accesorios, planos de construcción, el manual de instalación, el embalaje de exportación y un plan de carga. La estructura primaria y secundaria y los paneles de cubierta y de fachada son elementos que fabricamos, mientras que los puentes grúa y los materiales de núcleo aislante son elementos que suministramos. El aislamiento, un sistema de vía de rodadura, el diseño de fachada y la asistencia para el montaje en obra son opciones, mientras que los cimientos, el montaje en obra, el flete marítimo, el despacho de aduanas, los aranceles, los impuestos, el seguro, el transporte terrestre, los permisos y la preparación del terreno quedan fuera de la cotización. Presupueste esos elementos excluidos junto con el precio del conjunto, y prevea unos cimientos diseñados y construidos localmente por su parte, utilizando los datos de reacción en la base de las columnas que Xinguangzheng proporciona.
Una vez enviadas las dimensiones, la ubicación y el uso previsto, el pedido sigue una secuencia establecida: un plano de distribución, una especificación y una cotización detallada gratuitos, después la aprobación del modelo 3D y luego la producción con ensayo por ultrasonidos. Todo el proyecto se divide en cuatro fases: consulta, aprobación del diseño 3D, prefabricación en fábrica y montaje local. La prefabricación en fábrica corre a cargo de Xinguangzheng, mientras que los cimientos y el montaje en obra corresponden al comprador y a un contratista local. La aprobación del modelo 3D es el paso que autoriza el corte, por lo que ninguna dimensión de un resultado de planificación se corta en acero hasta que el comprador la haya visto en ese modelo y la haya aprobado.
El acero fabricado sale por el puerto de Qingdao, que está a unas 1.5 horas de la fábrica. El tiempo de tránsito marítimo no se indica en esta página, porque depende del puerto de destino y se confirma en la cotización. Por lo tanto, una hoja de parámetros que indique también el país y el puerto de destino permite que la cotización aborde el tramo marítimo junto con el propio edificio. La hoja se envía a [email protected], con los planos o documentos del emplazamiento adjuntos.
Con la hoja de parámetros y esos seis datos en un solo mensaje, su consulta ya contiene lo que necesita un plano de distribución. Convertimos ese conjunto en un plano de distribución y una cotización detallada, y luego le enviamos el modelo 3D para su aprobación antes de cortar ningún acero.
Enviar hoja y seis datosCómo calcula cada modo del planificador de tamaño de edificios: hangar, almacén, cámara frigorífica, oficinas y puente grúa
Los cinco modos del planificador de dimensiones de edificios aplican una aritmética de planificación transparente a sus propios datos, por lo que cada resultado depende de lo que usted introduzca, no de valores predeterminados de ingeniería. Ningún modo es una comprobación de diseño estructural, de refrigeración o de equipos, y los valores proceden de usted, de su diseñador o de su proveedor de equipos. Los modos siguen tipos de edificio que Xinguangzheng suministra, como un hangar para aeronaves y un almacén en Australia, un almacén farmacéutico en Argelia y un edificio de oficinas en las Islas Salomón.
Modo hangar para aeronaves
Utilizado como calculadora de dimensiones de hangar para aeronaves, el modo solo cubre el estacionamiento paralelo en fila: el ancho libre es el número de aeronaves × envergadura más los espacios libres entre aeronaves y a ambos lados. La profundidad es la longitud de la aeronave más los márgenes delantero y trasero, y la altura libre es la altura de cola más un margen superior. La abertura de puerta se deriva del movimiento de las aeronaves en paralelo, la envergadura y sus espacios libres, y el contorno de cada opción de puerta se compara con el margen de equipos que usted introduzca. No hay incorporada ninguna base de datos de aeronaves ni valor predeterminado de puerta, y una opción de puerta no constituye un compromiso de suministro.
Modo almacén
Utilizado como calculadora de dimensiones de almacén, el modo supone filas rectas de estanterías: las posiciones de palé son crujías × filas × posiciones por crujía × niveles. El plano sigue el ancho y la profundidad de sus estanterías, los pasillos y los márgenes extremos, y el ancho y la profundidad del palé se comprueban aritméticamente con el espacio de estantería introducido. El número de muelles es camiones diarios medios × minutos de servicio por camión ÷ minutos diarios de recepción, redondeado al alza, un mínimo de carga media sin margen para colas en horas punta. Todos los valores son datos que usted introduce, y el resultado queda sujeto a la selección real de estanterías y equipos.
Modo cámara frigorífica
Usted nombra cada zona de temperatura, su producto y su requisito de temperatura en °C o °F, y puede añadir o eliminar zonas. El stock es la masa diaria × los días de almacenamiento, y el volumen de almacenamiento es el stock ÷ la densidad de almacenamiento efectiva que usted ingrese. La superficie de planta es el volumen ÷ la altura de apilamiento ÷ el ratio de superficie útil, la profundidad es la superficie ÷ el ancho planificado, y los resultados se listan por zona y en total. El modo no asigna ninguna temperatura por producto ni calcula ninguna capacidad de refrigeración, por lo que la densidad y la altura de apilamiento debe ingresarlas usted.
Modo oficinas
El número de empleados de cada departamento se multiplica por la superficie por persona que usted ingrese, más las salas de reuniones y la zona de recepción. Su ratio de circulación y servicios da entonces una superficie total planificada, mostrada por departamento y espacio compartido. Las plantas planificadas son la superficie total ÷ la huella disponible, redondeado hacia arriba. Ese número es solo aritmético, por lo que la normativa local y la disposición estructural aún necesitan una verificación de diseño.
Modo puente grúa
Los edificios industriales y los talleres comparten un único modo puente grúa, que toma la capacidad en toneladas métricas, la luz, la altura de gancho y la clase de servicio. La altura de alero planificada es la altura de gancho + la holgura de equipos + el margen estructural que usted ingrese. El resultado es una hoja de parámetros completa del puente grúa, sin secciones de elementos, capacidad de carga ni cifras de equipos que usted no haya proporcionado. La holgura de equipos procede del proveedor del puente grúa, y la altura de alero queda sujeta al diseño estructural.
Ejecutar el planificador de tamaño de edificios, desde la elección del modo hasta la hoja de parámetros
El resultado de una calculadora de tamaño de edificios metálicos pasa por seis pasos entre la elección de un modo y la recepción de una cotización detallada, y el tipo de edificio elegido en primer lugar decide qué datos se introducen después. Cinco de los pasos ocurren dentro del planificador, y el sexto ocurre en la cotización.
Elija el tipo de edificio
El tipo de edificio es lo primero porque decide qué datos de cada modo se introducen después. Los cinco modos están en esta página de la herramienta, y puede cambiar de uno a otro.
Introduzca sus propios valores
Cada cifra la introduce usted o la obtiene de su propio diseñador o proveedor de equipos, porque no hay ningún valor predeterminado de ingeniería precargado.
Elija metros o pies
Las unidades se convierten a 1 ft = 0.3048 m, y los resultados se mantienen etiquetados en m y m². Los campos en blanco, más de 24 horas de recepción al día o una clase de servicio del puente grúa no indicada se rechazan, y al cambiar un dato de entrada se borra el resultado anterior.
Lea el resultado de la planificación
Cada resultado se marca como sujeto a diseño, y los planos de construcción proceden del modelo 3D de Tekla, no del planificador.
Guarde o copie la hoja
La hoja de parámetros puede guardarse y volver a abrirse para editarla en la misma pestaña del navegador, o descargarse como JSON. También puede copiarse un resumen en inglés y pegarse a mano en una solicitud de cotización; nada se envía automáticamente.
Revise la cotización y apruebe el modelo 3D
Xinguangzheng devuelve un plano de distribución, una especificación y una cotización detallada sin cargo, y luego envía el modelo 3D para su aprobación antes del corte. La producción tarda 15–40 días, confirmados en la cotización según el tonelaje.
Preguntas frecuentes sobre el Planificador de Tamaño de Edificios y los pedidos
¿Puedo hacer un pedido con el resultado de la calculadora de tamaño de edificios tal como está?
No. Un resultado de planificación da dimensiones para iniciar una cotización, no dimensiones de fabricación. Las cargas, las luces y los recubrimientos se diseñan después conforme a la normativa aplicable en su sitio, definida por el país de destino y el ingeniero del proyecto. El acero se corta solo después de que usted apruebe el modelo 3D de Tekla.
¿El planificador de tamaño de edificios sirve para garajes y cobertizos pequeños?
No. El pedido mínimo es un proyecto de 3,000 m², y no se suministran edificios más pequeños. Para un comprador de garajes o cobertizos es mejor un proveedor local de construcciones pequeñas, donde una vía más sencilla ya cubre el trabajo. Los modos del planificador corresponden a los tipos de edificios más grandes de ese rango: hangares, almacenes, cámaras frigoríficas, oficinas y edificios con puente grúa.
¿La cotización del kit de edificio de acero es un precio entregado y llave en mano?
No. El precio cotizado es un precio de fábrica en China y el flete marítimo no forma parte de él. Un proyecto que requiera que el proveedor asuma las cimentaciones y el montaje en el sitio bajo un contrato llave en mano a suma alzada queda fuera del alcance de suministro. El producto se suministra únicamente como kit, y el montaje se organiza por separado con un contratista local.
¿Cómo se verifica la fabricación antes de que se envíe el acero?
Los controles de fábrica se realizan sobre el acero fabricado, así que primero compare el modelo 3D enviado para su aprobación antes del corte con las dimensiones de su hoja de parámetros. La inspección de fábrica incluye el ensayo por ultrasonidos de las soldaduras principales y la medición del espesor de recubrimiento. Todos los productos se controlan bajo un sistema de calidad ISO 9001.
¿Para qué vida útil está diseñado un edificio de acero Xinguangzheng?
Los edificios de acero Xinguangzheng están diseñados para una vida útil de 50 años, con el mantenimiento indicado en el manual de mantenimiento. Los recubrimientos se diseñan conforme a la normativa aplicable en su sitio, así que envíe el país y la ciudad del sitio junto con su hoja de parámetros. La protección contra la corrosión consiste en un granallado Sa2.5 con imprimación epoxi rica en zinc, y la galvanización en caliente es una opción.
¿Cuándo vence el pago y qué comprobante se recibe antes del 70% final?
El pago se realiza mediante T/T o L/C, con un anticipo del 30% y el 70% restante pagado antes del envío. Antes de que venza ese saldo, usted recibe el informe de ensayo por ultrasonidos de las soldaduras y fotografías. La inspección por terceros es bienvenida, de modo que un inspector de su elección puede revisar el acero antes de liberar el saldo.
¿Cómo se embala el acero y qué documentos se envían con él?
Los documentos de envío son distintos de la hoja de parámetros del planificador: los planos de construcción, el manual de instalación y el informe de ensayo por ultrasonidos con fotografías se envían con la mercancía. Los elementos de acero se embalan en palets de acero con embalaje de exportación, y el plan de carga se incluye en la cotización. La carga se transporta en contenedores de 20′GP, 40′GP, 40′HQ o 40′OT, o como carga a granel desde el puerto de Qingdao.
¿Quién realiza el montaje del edificio en el sitio?
El montaje en el sitio lo realiza un contratista que usted designe localmente y no está incluido en el precio de la cotización. El apoyo desde la fábrica consiste en un manual de instalación más orientación remota gratuita durante el montaje de la estructura. La orientación de instalación en el sitio está disponible como opción cotizada.
¿Puede la capacidad de producción de Xinguangzheng absorber el tamaño y el cronograma de mi edificio?
Xinguangzheng tiene una capacidad anual de hasta 150,000 toneladas de estructuras de acero, con 12 líneas de producción y seis fábricas. La capacidad anual no es un cupo reservado para su pedido, así que envíe la ficha de parámetros cuanto antes. El tiempo de producción se confirma en la cotización según el tonelaje, y un proyecto suele tardar de 4 a 12 semanas desde la asesoría hasta el montaje en obra.
Envíe su ficha de parámetros del tamaño del edificio para recibir un plano de distribución y una cotización detallada
El resultado de un calculador de tamaño de edificios metálicos es una cifra de planificación, por lo que el siguiente paso depende del diseño estructural: envíe la ficha de parámetros con el país de la obra. Le devolvemos una cotización gratuita y sin compromiso con plano de distribución, ficha técnica y desglose de costos completo para proyectos a partir de 3,000 m².
