¿Qué es un edificio metálico preingenierizado? Partes, proceso y límites del PEMB
La respuesta a qué es un edificio metálico preingenierizado es un kit de edificio de acero: diseñado para cada proyecto, prefabricado en fábrica y exportado como estructura, paneles y accesorios. La cimentación y el montaje se realizan localmente, y el diseño depende de las dimensiones del edificio y de la normativa de su sitio. En Xinguangzheng diseñamos y fabricamos la estructura primaria y secundaria y las láminas perfiladas.
El suministro de PEMB comienza a partir de 3,000 m², por lo que un proyecto de ese tamaño puede pasar directamente a un diseño de planta. Envíe el ancho × la longitud × la altura de alero y el país del sitio, y le devolvemos gratuitamente un diseño de planta, una especificación y un presupuesto detallado.

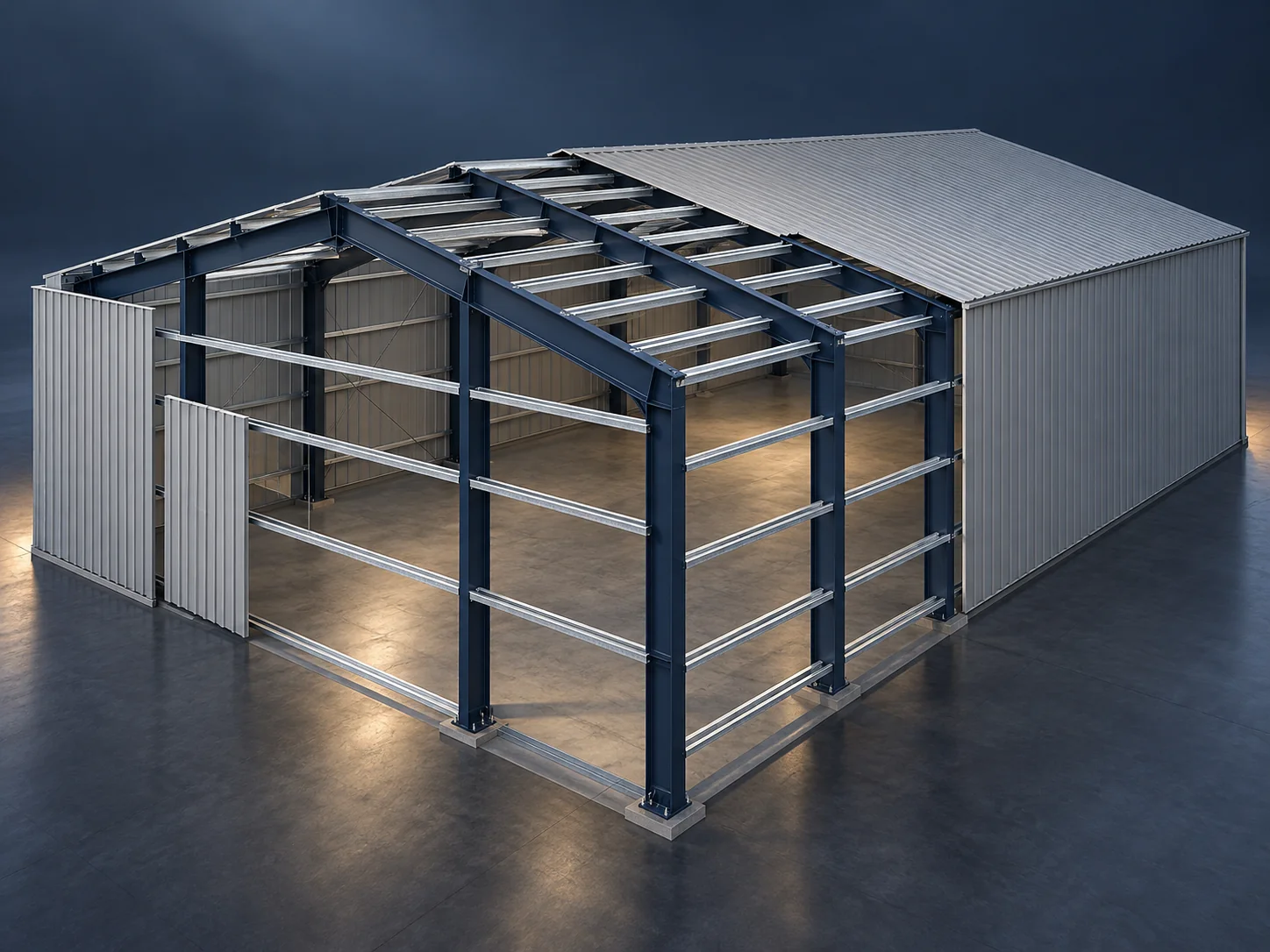

Vista en corte de un edificio de aceroSignificado de PEMB: las partes de un sistema de edificio metálico preingenierizado
El significado de PEMB, en su uso general, es un edificio de acero diseñado y suministrado por un único fabricante como un sistema: pórticos principales, correas y riostras, y paneles metálicos de cubierta y pared, atornillados entre sí en obra. Xinguangzheng exporta ese sistema como kit de edificio de acero, diseñado para cada proyecto y prefabricado en fábrica. Edificio metálico, edificio de acero preingenierizado y kit de edificio metálico personalizado son tres nombres para ese mismo suministro. La luz, la altura de alero y la normativa del sitio determinan la especificación de cada parte, y la tabla presenta el suministro estándar junto a las opciones.
| Parte del sistema | Suministro estándar | Opciones, adaptaciones al sitio y alcance local |
|---|---|---|
| Pórticos principales | Pórticos principales de perfil H soldado Q355B, dispuestos como luz simple sin columnas interiores o como luz múltiple con columnas interiores | Acero Q235B o Q460; previsión para un puente grúa de 5 t, 10 t o 20 t, con sistema de viga carril como opción; la cimentación se diseña y construye localmente por parte del comprador |
| Correas y largueros | Correas Z / C galvanizadas, con tornillos y accesorios | Pórticos más pesados y menor separación entre correas en zonas de viento o nieve intensos; se puede añadir un entrepiso |
| Envolvente de techo y paredes | Láminas de acero perfiladas de 0.5 mm para cubierta y paredes, con canalones y bajantes | Paneles sándwich de EPS, lana de roca o PU para aislamiento; diseño de fachada |
| Recubrimiento, documentos y embalaje | Granallado Sa2.5 con imprimación epoxi rica en zinc; planos de construcción, manual de instalación, embalaje de exportación y plan de carga | Galvanizado por inmersión en caliente como opción; el montaje en obra, la preparación del sitio, el flete marítimo, el transporte terrestre, el seguro, el despacho de aduanas, los aranceles, los impuestos y los permisos quedan fuera del presupuesto |
Un edificio metálico preingenierizado llega al sitio como un kit, por lo que dos tareas quedan en manos del equipo local del comprador: la cimentación y el montaje. La cimentación se diseña y construye localmente, utilizando los datos de reacción en la base del pilar que emite Xinguangzheng. El montaje en obra queda fuera del presupuesto, y proporcionamos un manual de instalación y orientación remota gratuita para el equipo. El suministro de pernos de anclaje se confirma en su presupuesto.
Comparación de sistemas constructivos
¿Acero preingenierizado, acero convencional u hormigón?
Defina las necesidades de su proyecto y compare los tres sistemas constructivos principales en paralelo. Las respuestas parten de un almacén típico de una sola planta. Modifique cualquiera de ellas para adaptarla a su proyecto.
Para comparar un edificio metálico preingenierizado con el acero convencional o el hormigón para su proyecto, consulte la página de comparación de sistemas constructivos.
PEMB en la construcción: tipos de edificios, rango de tamaño y límites
PEMB en la construcción abarca edificios estructurados como luz simple sin columnas interiores o como luz múltiple con columnas interiores, y la elección depende del uso del edificio y de la distribución en planta. A continuación se presentan primero los tipos de edificios, seguidos de seis parámetros que determinan el rango de tamaño.
Almacenes, plantas industriales, talleres, hangares, cámaras frigoríficas, edificios de oficinas y edificios comerciales figuran entre los tipos de edificios suministrados como kits PEMB. Entre los proyectos suministrados hay almacenes en Australia y Argelia, plantas industriales en Etiopía y Pakistán, un hangar de aeronaves en Australia y un edificio de oficinas en las Islas Salomón. El tipo de edificio y el uso previsto encabezan la lista de datos para el presupuesto, por lo que son lo primero en una consulta. Después, seis parámetros fijan el rango de tamaño, y conviene incluir esos mismos seis en la consulta.
- Luz libre: luces simples de hasta 60 m como estándar, y hasta 100 m con diseño específico para el proyecto
- Altura de alero: 6–12 m, y se puede aumentar
- Separación entre pórticos: 6–9 m, ajustable a la disposición de las estanterías
- Disposición de los pórticos: luz simple sin columnas interiores, o luz múltiple con columnas interiores
- Puente grúa: previsión para 5 t, 10 t o 20 t
- Entrepiso: se puede añadir
La estructura de luz simple es la opción cuando las estanterías, los equipos o el movimiento de vehículos necesitan una planta sin columnas, y la estructura de luz múltiple es la alternativa cuando la distribución admite columnas interiores. El tonelaje del puente grúa y la presencia de un entrepiso influyen en el precio, por eso la consulta pide ambos datos. Un contratista local es la vía más sencilla para un edificio de menos de 3,000 m², o para un proyecto que necesite que el proveedor construya la cimentación y monte el acero bajo un único precio llave en mano.
Una luz libre dentro de 60 m y una altura de alero de 6–12 m se sitúan dentro del rango estándar. Indique en la solicitud una luz mayor de hasta 100 m o una altura de alero superior, y diseñamos el pórtico para el proyecto.
Comprobar mi luz y altura¿Qué es un edificio metálico preingenierizado en comparación con el acero convencional?
Qué es un edificio metálico preingenierizado, en comparación con el acero convencional, se reduce a quién diseña la estructura y cómo se suministra: un PEMB lo diseña y suministra un único fabricante como un sistema. El acero estructural convencional son pórticos, vigas y cerchas de cubierta fabricados con perfiles de acero laminados o fabricados estándar. Esos elementos se diseñan y fabrican para cada proyecto concreto en lugar de suministrarse como el sistema de edificio de un fabricante. Ambas definiciones describen el diseño y el suministro, por lo que ninguna decide qué sistema conviene a un proyecto dado; confirme esa elección con el ingeniero del proyecto según las condiciones del mismo.
Un único fabricante diseña y suministra el sistema
Un PEMB lo diseña y suministra un único fabricante como un sistema, mientras que el acero estructural convencional se diseña y fabrica para cada proyecto concreto. En un pedido de Xinguangzheng, ese suministro es un kit de estructura primaria y secundaria, paneles de cubierta y pared y accesorios.
Pórticos principales construidos a partir de placa soldada
La definición de PEMB menciona pórticos principales construidos a partir de placa soldada; la definición convencional menciona pórticos, vigas y cerchas de cubierta fabricados con perfiles de acero laminados o fabricados estándar. Los pórticos principales de Xinguangzheng son perfiles H soldados Q355B, con Q235B o Q460 como opciones.
Correas, largueros y paneles pertenecen al mismo sistema
La definición de PEMB sitúa las correas y riostras conformadas en frío y los paneles metálicos de cubierta y pared en un mismo sistema con los pórticos principales. La definición convencional abarca pórticos, vigas y cerchas de cubierta. Nosotros fabricamos la estructura primaria y secundaria y las láminas perfiladas, con una capacidad anual de hasta 150,000 toneladas de estructuras de acero. Todos los productos se controlan bajo un sistema de calidad ISO 9001.
Diseñado según la normativa de su sitio antes de cortar cualquier acero
El diseño por parte del fabricante forma parte de la definición de PEMB. La normativa de diseño la fijan el país de destino y el ingeniero del proyecto, y son de uso común AISC 360, EN 1993, AS 4100, AS/NZS 1170 y GB 50017. El edificio se modela en Tekla 3D, y el acero solo se corta después de que el comprador apruebe el modelo.
Atornillados en obra por su equipo local
Las piezas de un PEMB se atornillan entre sí en obra. Los planos de construcción, el manual de instalación y el informe de UT con fotografías acompañan al kit, y un equipo local monta el acero con orientación remota gratuita. La orientación para la instalación en obra puede añadirse como opción.
Significado de PEMB: pasos de construcción de un edificio metálico, cómo se diseña y se fabrica
Preingenierizado, en un PEMB, significa que la estructura se diseña para el proyecto antes de cortar cualquier acero, por lo que un pedido sigue seis pasos desde la consulta hasta el envío. El tiempo de producción varía según el tonelaje y se confirma en el presupuesto.
Datos del proyecto aportados por el comprador
La consulta incluye el tipo y el uso del edificio, la anchura × longitud × altura de alero, el país y la ciudad del sitio, y una disposición de luz simple o de luz múltiple. El tonelaje del puente grúa, el aislamiento de cubierta y paredes, el número de puertas y ventanas, el posible entrepiso y una zona de vientos fuertes o de nieve completan la lista.
Plano y presupuesto detallado
Un diseño de planta, una especificación y un presupuesto detallado se devuelven sin cargo.
Aprobación de la ingeniería y del modelo 3D
La estructura se diseña según la normativa establecida para el sitio, luego se modela en Tekla 3D y se envía al comprador. El corte comienza solo después de que el comprador apruebe el modelo.
Fabricación en fábrica
La fabricación se realiza con equipos que incluyen corte láser de chapa, robots de soldadura y una línea de recubrimiento automática. La producción tarda 15–40 días según el tonelaje, cifra confirmada en el presupuesto.
Inspección antes del pago del saldo
Las soldaduras principales se someten a ensayos ultrasónicos (UT) y se mide el espesor del recubrimiento. El informe de UT de las soldaduras y las fotografías se envían antes de pagar el saldo, y la inspección por terceros es bienvenida.
Embalaje y envío desde Qingdao
El acero se empaqueta en palets de acero y se envía desde el puerto de Qingdao en contenedores 20′GP, 40′GP, 40′HQ o 40′OT, o como carga a granel. Los días de tránsito marítimo se confirman en el presupuesto según el puerto de destino, y el montaje pasa después al equipo local.
Preguntas sobre el edificio metálico preingenierizado: significado, tamaño del pedido, pago y certificación
¿Qué es un PEMB?
PEMB son las siglas de edificio metálico preingenierizado. Preingenierizado significa que la estructura se diseña para un proyecto antes de que comience la fabricación: el edificio se modela en Tekla 3D, el modelo se envía al comprador y el acero se corta solo después de esa aprobación. La abreviatura describe cómo se diseña y se suministra un edificio, no un componente individual.
¿Qué es un edificio metálico preingenierizado?
En el suministro de exportación, el término designa un kit de edificio de acero enviado desde la fábrica y montado por el equipo local del comprador. El kit contiene la estructura principal y secundaria, los paneles de cubierta y paredes y los accesorios. Los planos de construcción, un manual de instalación y el informe de UT con fotografías acompañan al pedido.
¿Para qué se utiliza un edificio PEMB?
Entre sus usos se encuentran almacenes, plantas industriales, talleres, hangares, cámaras frigoríficas, oficinas y edificios comerciales. El suministro comienza a partir de 3,000 m², por lo que los edificios más pequeños quedan fuera de este rango. Los proyectos que necesitan que el proveedor construya la cimentación y monte el acero bajo un único contrato llave en mano tampoco encajan, porque solo se suministra el kit.
¿Cuánto tarda un PEMB desde el pedido hasta el envío?
La producción tarda 15–40 días según el tonelaje, y la cifra se confirma en el presupuesto. En conjunto, un proyecto suele durar 4–12 semanas entre la consulta, la aprobación del diseño 3D, la prefabricación en fábrica y la instalación local. Los días de tránsito marítimo se confirman en el presupuesto según el puerto de destino.
¿Qué determina el precio de un PEMB?
El precio depende de la luz, las cargas de viento y nieve, el tonelaje de la grúa y la normativa local, junto con el esquema de aislamiento, el número de puertas y ventanas y cualquier entreplanta. El presupuesto detallado fija la cifra una vez conocidos esos datos, por lo que esta página no ofrece cifras.
¿Cuáles son las condiciones de pago de un pedido de PEMB?
El pago se realiza mediante T/T o L/C, con un depósito del 30% y el 70% restante pagado antes del envío. Antes de abonar ese saldo, se envían al comprador el informe de ensayos por ultrasonidos de soldadura y las fotografías. Los compradores que deseen una verificación externa pueden organizar una inspección por terceros, que es bienvenida.
¿Qué certificaciones posee el fabricante?
Qingdao Xinguangzheng Steel Structure Co., Ltd. está certificada por el Canadian Welding Bureau conforme a CSA W47.1 Division 1. La empresa también posee las certificaciones EN 1090 (CE), EAC (GOST 23118-2019) e ISO 9001:2015. Se pueden solicitar copias de los certificados, así que pida los que correspondan al mercado de destino.
¿Cuánto dura la vida útil de un PEMB y qué asistencia se ofrece tras la entrega?
Los edificios de Xinguangzheng están diseñados para una vida útil de 50 años, con el mantenimiento indicado en el manual de mantenimiento. Tras la entrega, el equipo de montaje trabaja siguiendo el manual de instalación y cuenta con asesoramiento remoto gratuito. La cifra es una base de cálculo que supone que se realiza el mantenimiento indicado en el manual.
¿Quién construye la cimentación de un PEMB?
La parte compradora diseña y construye la cimentación localmente, utilizando los datos de reacciones en la base de las columnas de Xinguangzheng. Por tanto, conviene designar a un diseñador de cimentaciones local mientras se prepara el presupuesto, ya que los trabajos de cimentación quedan fuera del kit. La preparación del terreno también es una partida local.
Envíe las dimensiones y la ubicación de su edificio para recibir un presupuesto de PEMB
Una vez claro qué es un edificio metálico prefabricado, el siguiente paso útil es una distribución para su propia ubicación. Envíe ancho × largo × altura de alero y el país de destino, y le devolvemos un presupuesto gratuito y sin compromiso con la distribución, la especificación y el desglose de costes completo. Después recibirá un modelo 3D para su aprobación antes de cortar cualquier pieza de acero.
