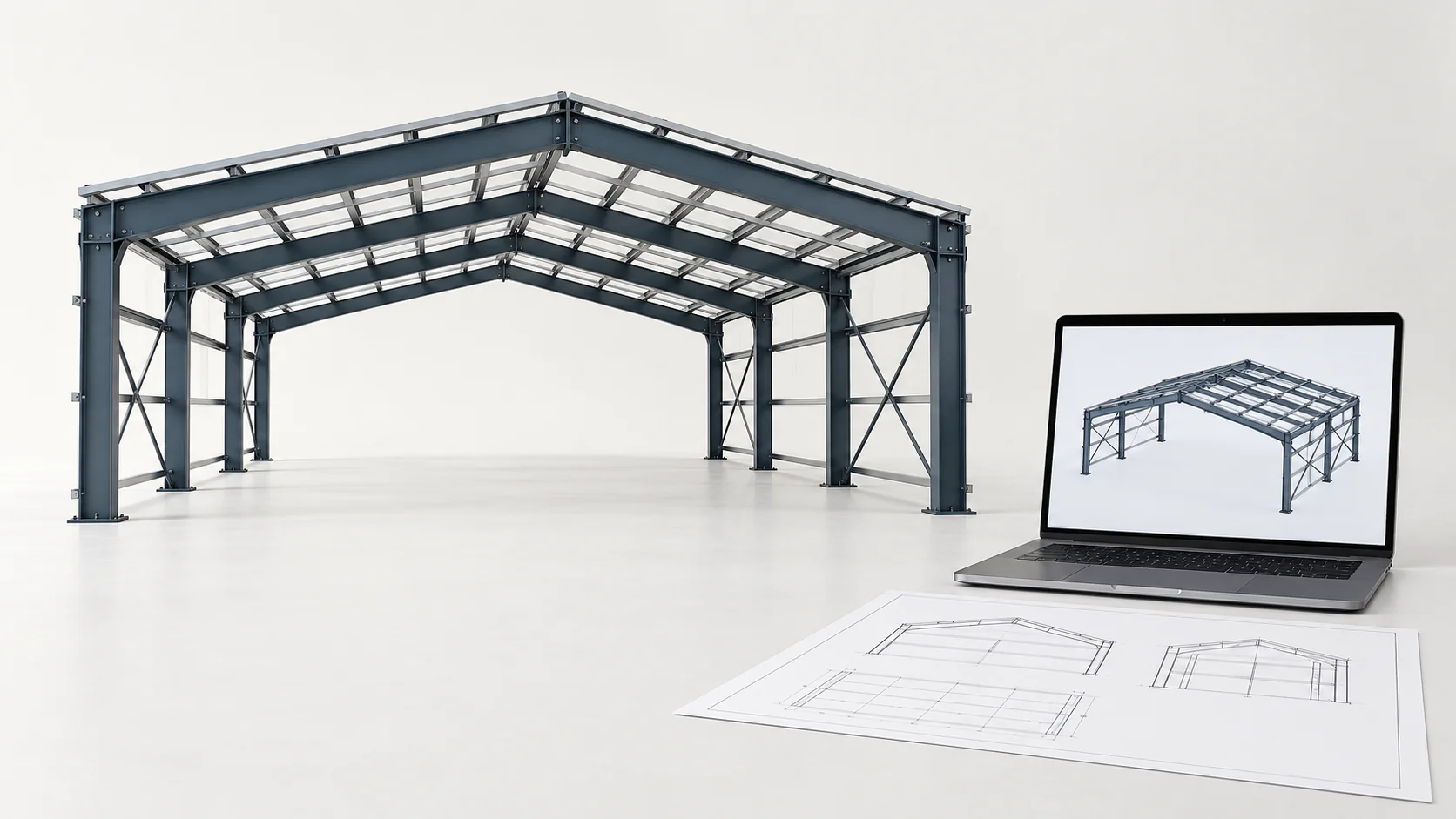

Se muestra un pórtico de acero de un solo vano
Vista explotada de un pórtico de acero con correas y paneles de cubierta y paredGuía de diseño de edificios metálicos preingenierizados: alcance, bases y entregables
El diseño de edificios metálicos preingenierizados sigue el código establecido por el país de destino y el ingeniero del proyecto. AISC 360, EN 1993, AS 4100, AS/NZS 1170 y GB 50017 son las opciones habituales para un edificio metálico preingenierizado (PEMB), y un edificio se describe como diseñado conforme a un código, no certificado conforme a él. Envíe el país del sitio y cualquier código especificado en su primer mensaje.
Sobre XinguangzhengQué abarca el diseño
Cada diseño abarca un kit de edificio completo: estructura primaria y secundaria, paneles de cubierta y pared, y accesorios. El pórtico es de un solo vano, sin columnas interiores, o de varios vanos, con columnas interiores.
Bases y herramientas de diseño
Las cargas, las luces y los recubrimientos se calculan conforme al código aplicable en su sitio, y las zonas de vientos fuertes o nieve intensa reciben pórticos más pesados y correas más próximas entre sí. Modelamos la estructura en Tekla 3D y elaboramos los planos de construcción.
Qué revisa y qué recibe
La etapa de cotización incluye sin cargo un plano de distribución, una especificación y una cotización detallada. El modelo 3D se envía para la confirmación del comprador y el acero se corta solo después de esa confirmación, que es el momento de verificar las dimensiones y la posición de puertas y ventanas. Los planos de construcción, el manual de instalación y el informe de UT con fotografías acompañan al pedido.
Qué queda en manos de los profesionales locales
El diseño y la construcción de la cimentación quedan a cargo del equipo local del comprador, y para ese trabajo se facilitan los datos de reacciones en la base de columna. La cotización excluye cimentación, montaje en obra, flete marítimo, despacho de aduanas, aranceles, impuestos, seguros, transporte terrestre, permisos y preparación del sitio. El diseño estructural, mecánico, eléctrico y civil definitivo lo confirman los profesionales locales del proyecto.
Datos de entrada del diseño de PEMB: qué enviar antes de que cotice
Los datos de entrada del diseño de PEMB comienzan por la luz: los pórticos de un solo vano alcanzan normalmente una luz libre de 60 m, y las luces mayores de hasta 100 m se diseñan según el proyecto. La altura de alero va de 6–12 m y puede aumentarse, mientras que la separación entre columnas de 6–9 m puede ajustarse a la distribución de estanterías. Un solo vano conviene a las distribuciones que necesitan superficie libre de columnas, y un pórtico de varios vanos conviene a las distribuciones en las que las columnas interiores son aceptables.
Proyecto y sitio
El tipo de edificio y su uso previsto, el país y la ciudad del sitio, y si el sitio está en una zona de vientos fuertes o nieve intensa. Estos datos determinan el código de diseño y la base de cargas antes de dimensionar cualquier pórtico.
Tamaño y pórtico
Ancho × largo × altura de alero, distribución de un solo vano o de varios vanos, tonelaje del puente grúa y entrepiso si lo hay. La cotización puede contemplar puentes grúa de 5 t, 10 t o 20 t, y se puede añadir un entrepiso.
Envolvente y factores del precio
Los requisitos de aislamiento de cubierta y pared y el número de puertas y ventanas completan la información. La luz, las cargas de viento y nieve, el tonelaje del puente grúa y el código local determinan el precio, junto con el sistema de aislamiento, el número de puertas y ventanas y el entrepiso si lo hay.
Entrega a los montadores locales
Un manual de instalación y asistencia remota gratuita apoyan al equipo de montaje local, y la asistencia durante la instalación en obra es una opción. La instalación en obra propiamente dicha queda fuera de la cotización.
Un contratista de acero local es la opción más sencilla para edificios de menos de 3,000 m², o para proyectos que requieren que el proveedor asuma la cimentación y el montaje bajo un contrato llave en mano. Los kits de Xinguangzheng parten de 3,000 m².
Envíe el tipo de edificio, el ancho × largo × altura de alero y el país del sitio, y le devolvemos sin cargo un plano de distribución, una especificación y una cotización detallada.
Arquitectura de edificios metálicos preingenierizados: del modelo 3D confirmado al acero fabricado
La arquitectura de edificios metálicos preingenierizados de Xinguangzheng se compone de pórticos principales de perfil H soldado de Q355B, correas Z y C galvanizadas y chapa de acero perfilada de 0.5 mm, con Q235B o Q460 como opciones de pórtico. El acero se granalla a Sa2.5 y se recubre con imprimación epoxi rica en zinc, y el galvanizado por inmersión en caliente es opcional. Solo pasa al corte el modelo 3D que el comprador ha confirmado, y fabricamos la estructura primaria y secundaria y la chapa perfilada. Las soldaduras principales se ensayan por ultrasonidos (UT) y el espesor del recubrimiento se mide en fábrica; las tolerancias generales de fabricación no se publican en esta página, así que solicítelas junto con su consulta.
Secuencia del proceso a partir de un modelo 3DArquitectura de edificios metálicos según el tipo de edificio
Las prioridades del diseño de edificios metálicos preingenierizados cambian según el tipo de edificio con estructura de acero, por lo que cada ficha siguiente indica una variable de diseño y enlaza con la página del tipo para más detalles. Xinguangzheng atiende a clientes de más de 130 países y regiones; las superficies y los años de los proyectos no se publican en esta página.
Edificios de almacén de acero
- Variable de diseño que guía
- Distribución de estanterías
- Alcance específico del tipo
- Separación entre pórticos ajustada al plan de estanterías
Edificios de almacenamiento en frío
- Variable de diseño que guía
- Envolvente aislada
- Alcance específico del tipo
- Paneles sándwich con núcleo de PU; cuesta más que un almacén estándar y se cotiza por proyecto
Edificios industriales de acero
- Variable de diseño que guía
- Forma del pórtico a lo ancho
- Alcance específico del tipo
- Pórtico de un solo vano o de varios vanos
Edificios de taller de acero
- Variable de diseño que guía
- Tonelaje del puente grúa
- Alcance específico del tipo
- Previsión para puentes grúa de 5 t, 10 t o 20 t
Edificios metálicos comerciales
- Variable de diseño que guía
- Distribución orientada al público
- Alcance específico del tipo
- Diseño de fachada disponible como opción
Edificios metálicos de oficinas
- Variable de diseño que guía
- Superficie útil de planta
- Alcance específico del tipo
- Se pueden añadir entrepisos
Hangares de aviones de acero
- Variable de diseño que guía
- Luz libre para el estacionamiento de aeronaves
- Alcance específico del tipo
- Los requisitos del código de incendios y de construcción dependen de la autoridad local y se confirman según el proyecto
Otro tipo de edificio
Para otro uso, envíe el uso previsto, el ancho × el largo × la altura de alero y el país del sitio.
Diseño, especificación y presupuesto detallado sin costo
Solicitar un presupuesto
Tres tipos son los que más modifican la base del diseño: un hangar de aeronaves de acero se dimensiona en función de la aeronave y de la abertura de su puerta, los edificios industriales de acero prefabricados transmiten las cargas de las grúas al pórtico, y un edificio frigorífico necesita una envolvente aislada proyectada en torno a sus zonas de temperatura.
Credenciales que respaldan nuestro diseño y fabricación de edificios de acero
Las estructuras de acero de Xinguangzheng las fabrica Qingdao Xinguangzheng Steel Structure Co., Ltd. (NEEQ: 834422), que posee las credenciales que se enumeran a continuación. La capacidad anual alcanza hasta 150,000 toneladas de estructuras de acero, con 12 líneas de producción y seis fábricas. Estas cifras describen el conjunto de la empresa, no el calendario de un pedido: la producción de su proyecto tarda 15–40 días según el tonelaje y se confirma en la cotización. Se pueden solicitar copias de los certificados.
- CWB · CSA W47.1 Div.1Canadian Welding Bureau
- EN 1090 (CE)Norma europea de ejecución de estructuras de acero
- EAC · GOST 23118-2019Certificación para Rusia y la Unión Económica Euroasiática
- ISO 9001:2015Gestión de la calidad para todos los productos
- ISO 14001 · ISO 45001Gestión ambiental y de la seguridad y salud en el trabajo
- China Grade IFabricación de estructuras de acero y contratación de obras de estructuras de acero
Preguntas frecuentes sobre diseño e ingeniería para proyectos de edificios metálicos
¿Cómo se fabrica en la fábrica un diseño confirmado de edificio metálico preingenierizado?
El equipamiento de la fábrica incluye corte láser de chapas, corte y marcado inteligente de perfiles, robots de soldadura, corte láser de tubos, fresado de biseles, taladradoras de plataforma grande, plegadoras grandes y una línea de recubrimiento automática. La chapa perfilada se produce en 11 perfiles de panel. Pregunte qué perfil conviene a su cubierta y pared cuando envíe su información.
¿Qué puntos de diseño y suministro debo acordar en la cotización antes de hacer el pedido?
El suministro de pernos de anclaje se confirma en su cotización. El precio es un precio de fábrica en China, por lo que el flete marítimo desde el puerto de Qingdao queda fuera. Los plazos de emisión de planos, el número de juegos y las rondas de revisión no se publican en esta página; solicítelos junto con su consulta.
¿Cómo se embala el acero y qué documentos lo acompañan?
El acero se embala sobre palés de acero, y el embalaje de exportación y el plan de carga de contenedores se incluyen en la cotización. Las cargas se transportan en contenedores 20′GP, 40′GP, 40′HQ o 40′OT, o como carga a granel. Los planos de construcción, el manual de instalación y el informe de UT con fotografías acompañan el pedido, y las copias de los certificados están disponibles a solicitud.
¿Cómo puedo verificar la empresa que está detrás del diseño y la fabricación?
Xinguangzheng se fundó en 1997 y cuenta con más de 1,000 empleados y 150,000 m² (aproximadamente 1.6 millones de pies cuadrados) de superficie de fábrica. Qingdao Xinguangzheng Steel Structure Co., Ltd. cotiza en el National Equities Exchange and Quotations de China (NEEQ: 834422) desde 2015, por lo que la cotización puede verificarse públicamente.
¿Para qué vida útil está diseñada la estructura?
La estructura está diseñada para una vida útil de 50 años, con el mantenimiento indicado en el manual de mantenimiento. La protección contra la corrosión consiste en granallado a Sa2.5 con imprimación epoxi rica en zinc, y el galvanizado por inmersión en caliente es opcional. Describa el entorno del sitio en su consulta para que la opción de recubrimiento se plantee desde el principio.
¿Cuánto tarda la producción después de la confirmación del diseño y desde qué puerto se embarca?
La producción tarda 15–40 días según el tonelaje, lo cual se confirma en la cotización. Un proyecto completo suele durar 4–12 semanas, desde la consulta y la confirmación del diseño en 3D, pasando por la fabricación en fábrica, hasta el montaje local. Los envíos salen del Puerto de Qingdao, a unas 1.5 horas de la fábrica, y el tiempo de tránsito marítimo se confirma en la cotización según el puerto de destino.
Solicitar un presupuesto
Envíe la descripción de su edificio para iniciar el diseño del edificio metálico
Envíe los datos anteriores en un solo mensaje y los convertiremos en un diseño, una especificación y una cotización detallada sin cargo alguno. Incluya el tipo de edificio, ancho × largo × altura de alero y país de destino para que la base del diseño del edificio metálico preingenierizado quede establecida desde el principio. Para un edificio grande, añada la fecha de entrega en torno a la cual planifica, para que el tiempo de producción correspondiente a ese tonelaje se confirme en su cotización.
- 01Envíe su descripción Tipo de edificio, ancho × largo × altura de alero y país del sitio.
- 02Reciba la cotización Diseño, especificación y cotización detallada gratuitos.
- 03Confirme el modelo 3D Confirme el modelo 3D de Tekla antes de cortar el acero.
- 04Fabricación y UT Producción en 15–40 días según el tonelaje, confirmada en la cotización, con ensayo por ultrasonidos de las soldaduras principales.
- 05Pague e inspeccione T/T o L/C, 30% de depósito y 70% antes del envío; informe de UT y fotografías antes del saldo, y la inspección por terceros es bienvenida.
- 06Embarque y montaje local Envío desde el Puerto de Qingdao con manual de instalación y orientación remota gratuita.
Escriba o llame con la descripción de su edificio
Escriba a [email protected] o llame al +86-532-83305977 con el tipo de edificio, las dimensiones y el país de destino.
