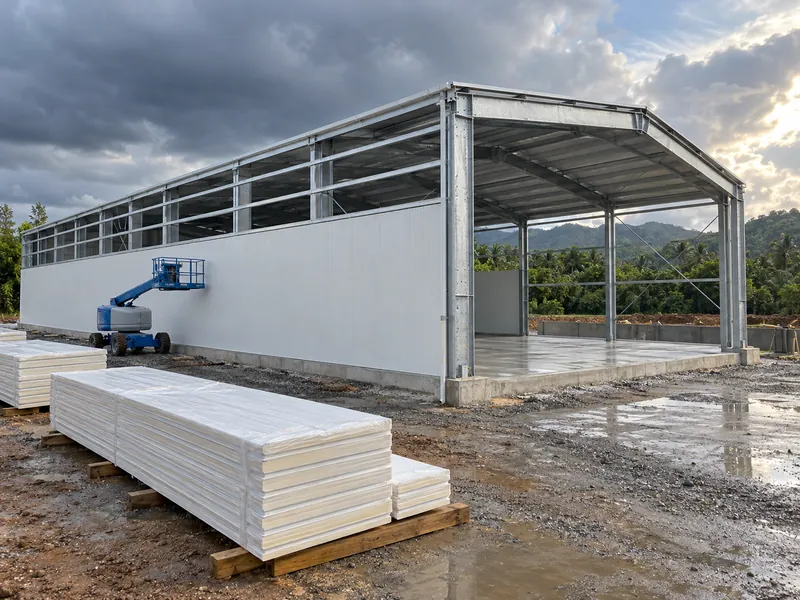

La construction d’un entrepôt frigorifique suit globalement le même ordre que celle de tout bâtiment en acier, mais chaque transfert de responsabilité entre corps de métier comporte un risque qu’un entrepôt sec ne connaît jamais. L’étape de conception d’un entrepôt frigorifique arrête les zones de température, la composition de plancher et la disposition des panneaux. La construction est le moment où ces décisions sont soit préservées, soit discrètement annulées par l’équipe suivante sur le chantier.
Un transfert de responsabilité manqué se manifeste généralement par de la glace, et non par un défaut évident. L’équipe chargée de la dalle, le monteur de charpente, l’installateur de panneaux et l’entreprise de réfrigération laissent chacun derrière eux une situation sur laquelle s’appuie le corps de métier suivant. La couche suivante recouvre souvent ces situations avant que quiconque ne les vérifie. Ce guide suit un entrepôt frigorifique neuf à ossature métallique à travers chaque étape et nomme le contrôle qui la clôture. Il ne traite pas du dimensionnement de la charge frigorifique, du choix de l’épaisseur d’isolation ni du coût de construction, qui dépendent tous de la conception du projet et des conditions locales.
Pourquoi la construction d’un entrepôt frigorifique est pilotée par l’enveloppe
L’humidité, plus encore que la chaleur seule, est à l’origine de nombreux défauts de construction dans un entrepôt frigorifique. L’écart de température entre l’air extérieur chaud et l’intérieur réfrigéré pousse la vapeur d’eau dans chaque assemblage de mur, de toit et de plancher. Dès que cette vapeur atteint une surface inférieure à 0 °C (32 °F), elle se condense et gèle au lieu de sécher. Une petite fuite ne cesse alors de s’aggraver tant que la chambre reste en service.
Le pare-vapeur doit donc être étanche à l’air, et non simplement à l’eau. L’air chaud qui s’infiltre par un joint non scellé transporte assez d’humidité pour givrer l’intérieur d’un assemblage isolé. Personne ne voit ce givre avant que les panneaux ne se bombent ou que les plafonds ne gouttent. Les panneaux métalliques isolants peuvent faire office de pare-vapeur sur leur face chaude, mais uniquement si les pare-vapeur du toit et du plancher s’y raccordent sans discontinuité.
Construire un entrepôt frigorifique comme un entrepôt standard, chaque corps de métier travaillant sur son propre lot, est une cause fréquente de défaillance. Les conséquences typiques sont des percements non étanchés, des éléments structurels qui traversent l’isolation et des dalles de chambre négative qui font geler le sol sous-jacent. Un corps de métier crée chacun de ces défauts ; un autre referme l’espace avant que quiconque ne les découvre. La règle de travail sur le chantier est simple : chaque ouverture, chaque ligne de fixation et chaque élément métallique qui traverse l’enveloppe doit avoir un responsable désigné et faire l’objet d’un contrôle d’étanchéité avant que la couche suivante ne le recouvre.
Étapes de construction d’un entrepôt frigorifique

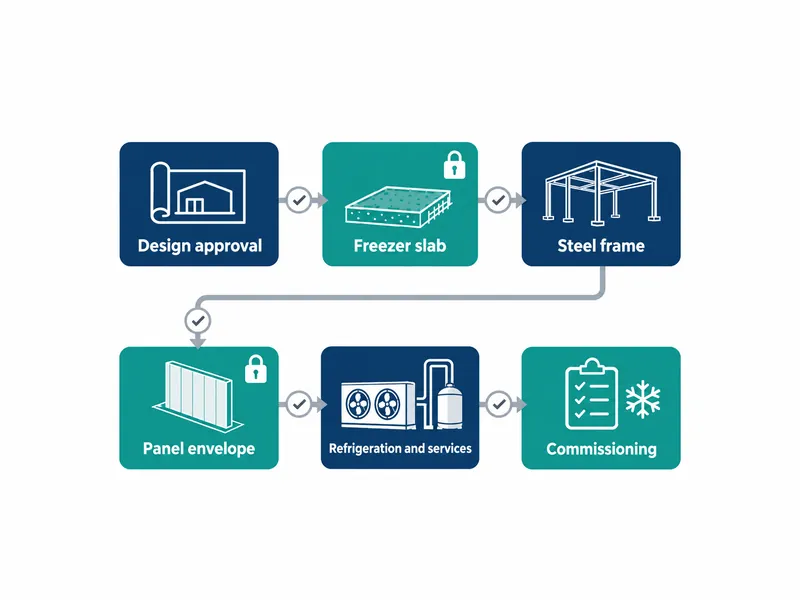

Un nouvel entrepôt frigorifique passe par six étapes pratiques, et c’est le plus souvent aux frontières entre ces étapes que la responsabilité se perd. Les séquences de construction publiées suivent le même ordre : définir les exigences et le cahier des charges technique, achever la conception et les approbations, construire les fondations, la structure, l’enveloppe et le plancher, installer les réseaux et les équipements de réfrigération, puis mettre l’installation en service. Le tableau associe chaque étape à son risque spécifique au froid, au contrôle qui la clôture et à la partie qui en est généralement responsable. La répartition finale des responsabilités relève du contrat du projet, et non d’un guide général.
| Étape | Risque spécifique au froid | Contrôle avant de passer à l’étape suivante | Responsable habituel (à confirmer au contrat) |
|---|---|---|---|
| Exigences et approbation de la conception | Modification des zones de température après la conception, imposant de nouveaux détails de plancher et d’enveloppe | Figer la température de conception de chaque zone et déterminer si elle nécessite une protection contre le gel sous dalle | Maître d’ouvrage et équipe de conception |
| Fondations et dalle de chambre négative | Soulèvement dû au gel sous les dalles de chambre négative ; ruptures de l’isolation du plancher ou du pare-vapeur | Inspecter les couches d’isolation, le pare-vapeur et le système de chauffage, et tester le système avant la mise en place du béton | Entreprise locale de génie civil, travaillant selon les détails du concepteur |
| Montage de la charpente métallique | Éléments qui traversent l’isolation ; corrosion de l’acier exposé à l’intérieur des chambres froides | Vérifier les détails de rupture de pont thermique aux assemblages et le revêtement de l’acier exposé | Fournisseur d’acier et équipe de montage locale |
| Enveloppe en panneaux et pare-vapeur | Joints et raccords qui fuient et laissent l’air humide atteindre la face froide | Inspecter l’étanchéité joint par joint avant que les habillages et les plafonds ne la masquent | Fournisseur et installateur de panneaux |
| Réfrigération et réseaux techniques | Percements nouveaux réalisés après l’étanchéification de l’enveloppe | Rapprocher la liste commune des percements des ouvertures effectivement scellées | Entreprises de réfrigération, d’électricité et de plomberie |
| Mise en service | Descente en température trop rapide pour la dalle, les joints et la structure | Descente en température par paliers avec surveillance ; inspection de l’enveloppe chambre vide | Entreprise de réfrigération et maître d’ouvrage |
Deux de ces contrôles ne peuvent plus être répétés par la suite. Une fois la dalle de chambre négative coulée, l’isolation, le pare-vapeur et le système de chauffage situés dessous sont inaccessibles sans démolir le plancher. Une fois les panneaux intérieurs et les plafonds posés, une étanchéité manquante derrière eux ne se manifeste plus que par du givre. Les réunions de pré-installation font parcourir à chaque corps de métier le travail du précédent. Associées à des observations de chantier consignées, elles constituent le moyen pratique de détecter ces deux problèmes avant que le corps de métier suivant ne les recouvre.
Dalle de chambre négative et protection contre le soulèvement dû au gel dans un entrepôt frigorifique
Les planchers de chambre négative doivent être protégés depuis le sol, car une dalle froide refroidit peu à peu le sol sous-jacent. Là où le sous-sol contient de l’humidité et reste sous le point de congélation, des lentilles de glace se forment dans le sol et soulèvent la dalle. Le plancher se fissure et les rayonnages qu’il porte perdent leur niveau. Comme le note un document de 2023 de l’International Institute of Refrigeration (IIR), les espaces réfrigérés maintenus longtemps sous 0 °C ont généralement besoin d’un moyen de maintenir le sol sous la dalle au-dessus du point de congélation.
Chaque zone de température exige son propre détail de plancher ; une spécification unique pour tout le bâtiment ne convient pas. Une zone négative et une zone positive maintenue au-dessus du point de congélation imposent des exigences très différentes au sol. Les plans de conception doivent détailler les transitions entre elles. Abaisser ultérieurement la température d’une zone peut rendre le plancher situé dessous inapte à sa nouvelle fonction. C’est pourquoi l’étape des exigences fixe les températures avant que quiconque ne dessine la dalle.
La protection contre le gel sous dalle se répartit en quelques familles : ventilation naturelle ou forcée par des gaines sous l’isolation, fluide chaud tel qu’un mélange glycolé circulant dans une tuyauterie noyée, et câble chauffant électrique. Le choix influe sur la conception de la dalle, les commandes et la maintenance future : c’est donc une décision de conception. La tâche de la construction est d’installer le système retenu exactement comme prévu et de prouver qu’il fonctionne avant qu’il ne disparaisse sous le béton.

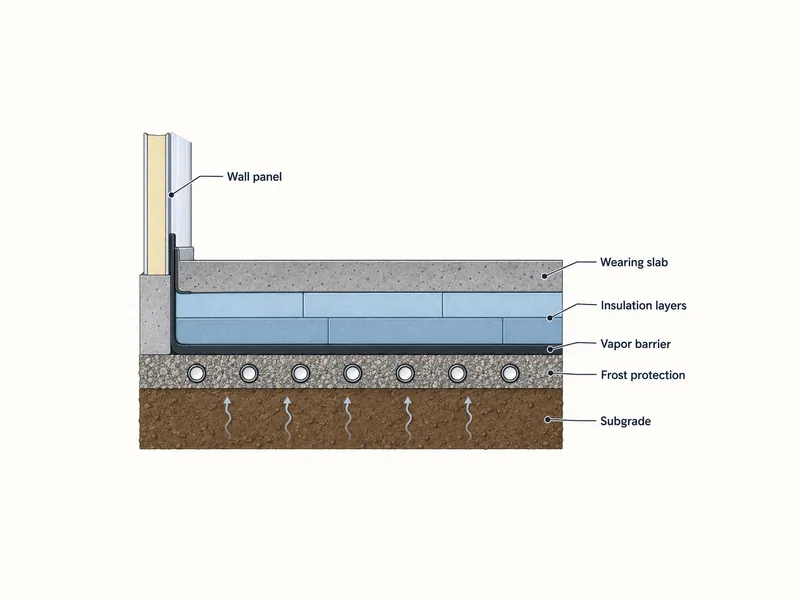

Une composition typique de plancher de chambre négative place un pare-vapeur renforcé et une isolation posée en plusieurs couches au-dessus du système de protection contre le gel et sous la dalle d’usure. Le pare-vapeur du plancher doit rester continu avec celui des murs au niveau du bord de la dalle. Le raccord plancher-mur est l’un des endroits où cette continuité peut être rompue. L’entreprise installatrice doit tester les boucles ou câbles chauffants selon la procédure du fournisseur du système avant la coulée et consigner les résultats. Un défaut découvert ensuite se trouve sous un plancher fini.
Installation d’un entrepôt frigorifique : charpente métallique et panneaux
La charpente métallique est le premier endroit où des ponts thermiques s’intègrent à un entrepôt frigorifique. Tout élément qui va de l’intérieur froid à la face chaude en traversant l’isolation conduit la chaleur et accumule condensation ou givre à son extrémité chaude. Les assemblages structurels sont un point faible courant. Les plans de montage de bâtiment en acier doivent indiquer la rupture de pont thermique à chaque assemblage qui touche la couche d’isolation, afin que les équipes de montage n’aient jamais à improviser ces détails sur site.
Là où la charpente métallique reste apparente à l’intérieur de l’espace réfrigéré, la protection contre la corrosion mérite plus d’attention que dans un bâtiment sec. La galvanisation de l’acier exposé est une mesure courante. Un projet d’entrepôt négatif au Royaume-Uni rapporté par la British Constructional Steelwork Association a fait galvaniser sa charpente apparente pour qu’elle ne se corrode pas dans les conditions de l’entrepôt. L’acier maintenu à l’extérieur de l’enveloppe isolée, comme dans une configuration « boîte dans la boîte », subit d’autres conditions : la spécification du revêtement doit donc suivre la position de chaque élément par rapport à l’isolation.

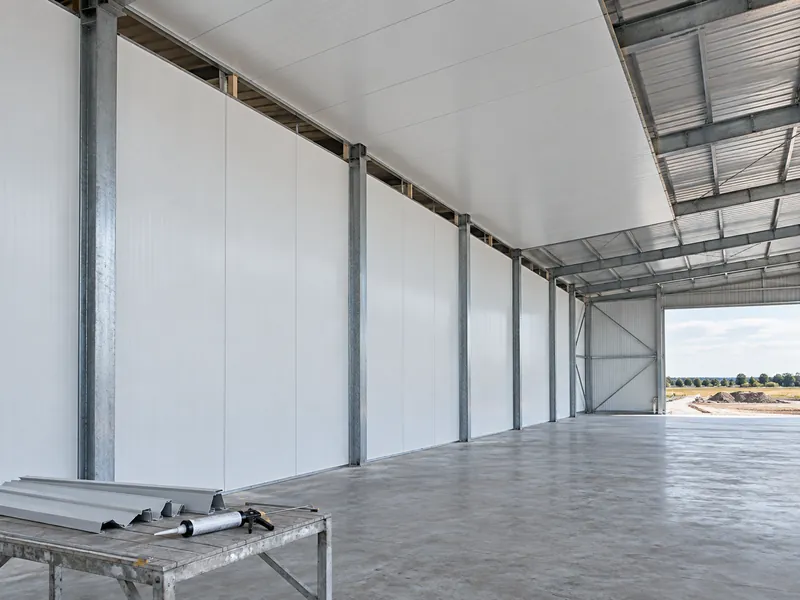

Les panneaux sandwich isolants à âme de la famille polyuréthane (PUR ou PIR) constituent une enveloppe courante pour les entrepôts frigorifiques à ossature métallique, car un seul produit assure l’isolation, le parement intérieur et, sur sa face chaude, le pare-vapeur. La qualité de la pose décide si cette combinaison fonctionne. Les joints latéraux, les transitions mur-toit et le détail de pied au niveau de la dalle doivent tous être étanchés comme spécifié. Inspecter chacun avant que les habillages ou les plafonds ne le recouvrent.
Les points de support des évaporateurs et des tuyauteries de fluide frigorigène doivent figurer dans l’étude de la charpente métallique. Si les unités doivent être suspendues à la structure de toit, convenir des emplacements des suspentes avant la fabrication. Les éléments peuvent alors les reprendre par des assemblages prévus et étanches, sans perçage sur site à travers des panneaux finis.
Installation des réseaux de réfrigération et contrôle des percements pour les entrepôts frigorifiques
L’installation de la réfrigération et des réseaux techniques est l’étape la plus susceptible de compromettre une enveloppe étanchéifiée. Les tuyauteries de fluide frigorigène, les évacuations de condensats, les câbles d’alimentation et de commande doivent tous traverser des panneaux que l’installateur a refermés des semaines plus tôt. Chaque ouverture offre à l’air humide un chemin direct vers l’isolation. Chaque percement exige un détail d’étanchéité sur la face chaude comme sur la face froide, ainsi qu’une trace de celui qui l’a scellé.

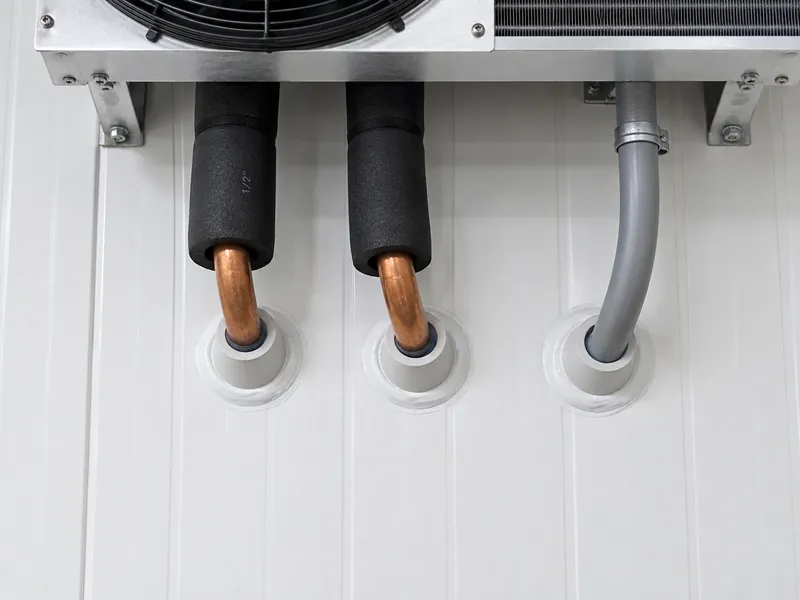

Une liste unique des percements, partagée par l’installateur de panneaux, l’entreprise de réfrigération et l’électricien, empêche ces ouvertures de tomber entre les lots. Chaque ligne de la liste indique l’emplacement, la fonction, la méthode d’étanchéité et l’inspection, et personne ne ferme une section de plafond ou de mur avant que ses ouvertures soient validées. Les modifications tardives, comme un drain supplémentaire ou un cheminement de câble déplacé, sont inscrites sur la même liste avant toute découpe du panneau.
Les portes et les quais de chargement deviennent des points d’entrée majeurs pour l’humidité dès que le bâtiment est en exploitation. Des portes isolées à joints étanches, des rideaux à lamelles ou des rideaux d’air, ainsi que des sas à température intermédiaire entre le quai et la zone négative, réduisent l’air chaud qui entre à chaque ouverture de porte. L’implantation des quais et le nombre de portes sont des décisions de planification qui relèvent de la conception des quais de chargement d’entrepôt. Sur site, les cadres de porte et leurs joints sont posés conformément aux spécifications, et leur raccordement à l’enveloppe en panneaux est étanchéifié comme tout autre percement.
Mise en service et descente en température par paliers d’un entrepôt frigorifique
Une nouvelle chambre froide doit être amenée à sa température de fonctionnement par paliers, avec des points de maintien entre eux. Le béton, les joints de panneaux, les mastics d’étanchéité et la charpente métallique se déplacent tous en refroidissant. Une descente en température rapide et continue concentre ces mouvements sur les premiers jours d’exploitation, période où les défauts sont les plus difficiles à identifier. Le rythme et les points de maintien sont définis par le concepteur de la réfrigération et par les exigences du système de plancher, et non par une règle générale.
La mise en service est aussi la dernière occasion de détecter des défauts d’enveloppe alors que la chambre est encore vide. Lorsqu’une thermographie infrarouge fait partie du périmètre de mise en service, des points froids sur la face chaude des murs et de la toiture révèlent un manque d’isolation ou des fuites d’air. Du givre qui se forme sur un percement, un cadre de porte ou un joint de panneau pendant la descente en température est un défaut à réparer avant l’installation des rayonnages et l’entrée des produits, et non un problème esthétique à surveiller.
L’acceptation exige des preuves ; la date du premier démarrage de la réfrigération ne prouve rien. Parmi les critères de réception utiles figurent des températures de zone maintenues stables sur une période de surveillance, le chauffage sous dalle confirmé en fonctionnement, chaque ligne de la liste des percements clôturée et inspectée, et les joints de portes vérifiés à la température de fonctionnement.
Responsabilités de fourniture et de chantier dans la construction d’un entrepôt frigorifique
De nombreux défauts d’un entrepôt frigorifique se situent à la frontière entre deux périmètres ; le contrat doit donc désigner un responsable pour chaque élément spécifique au froid ainsi que pour chaque lot de travaux. Pour un bâtiment en acier importé, le contrat doit fixer la limite entre la livraison par le fournisseur et la construction locale avant le début de la fabrication. La fabrication fige les choix de détail.
Le périmètre d’un fournisseur de coque ne couvre pas nécessairement l’ensemble du bâtiment. Les kits préfabriqués en acier pour entrepôt frigorifique de Xinguangzheng, par exemple, couvrent la coque du bâtiment en acier avec une enveloppe optionnelle en panneaux sandwich PU, et l’équipement de réfrigération ne fait pas partie de cette fourniture. Le contrat doit donc attribuer explicitement les fondations, la protection de la dalle de chambre négative, la réfrigération, les travaux électriques et l’installation sur site aux concepteurs du projet et aux entreprises locales. Les performances de température dépendent du système de réfrigération et de la conception retenus pour le projet.
Les éléments ci-dessous génèrent le plus de reprises lorsque aucune partie unique n’en est responsable :
- Pare-vapeur de la dalle de chambre négative, couches d’isolation et système de protection contre le gel, y compris l’essai avant coulage.
- Continuité du pare-vapeur aux jonctions dalle-mur et mur-toiture.
- Détails de rupture de pont thermique là où l’acier de structure rencontre ou traverse la couche d’isolation.
- Étanchéité et validation de chaque percement réalisé par les corps de métier de la réfrigération, de l’électricité et de la plomberie.
- Plan de descente en température par paliers et acceptation de l’enveloppe avant le chargement des produits.
La sélection des entreprises relève de la même discussion. La préqualification des entreprises de chantier pour les travaux d’entrepôt frigorifique et la tenue de réunions de préinstallation pour chaque transfert de responsabilité de la liste donnent au maître d’ouvrage une traçabilité documentée si un défaut apparaît plus tard.
Ce qu’il faut verrouiller avant le démarrage de la construction d’un entrepôt frigorifique
Les décisions qui génèrent le plus de reprises dans la construction d’un entrepôt frigorifique sont celles arrêtées avant le premier coulage de béton. Trois se distinguent : la température de conception de chaque zone, la composition du plancher de la chambre négative et sa protection contre le gel, et le responsable de chaque percement de l’enveloppe. Modifier l’une d’elles une fois la dalle ou les panneaux en place oblige à démolir un ouvrage que les équipes ont correctement réalisé selon un cahier des charges erroné.
Un ordre pratique consiste à figer les températures des zones, à approuver les détails du plancher et de l’enveloppe en conséquence, à attribuer les cinq éléments de transfert de responsabilité dans le contrat, puis seulement à lancer la fabrication de l’acier et des panneaux. Une fois ces étapes franchies, le risque restant tient à la qualité d’exécution. Des inspections à chaque transfert de responsabilité permettent de le détecter avant qu’une dalle de chambre négative, un plafond scellé ou un percement terminé ne le masque.
Questions fréquentes
Comment construire un entrepôt frigorifique à charpente métallique ?
Un entrepôt frigorifique à charpente métallique se construit en six étapes : définition des exigences et validation de la conception, fondations et dalle de chambre froide, montage de la charpente métallique, enveloppe en panneaux et pare-vapeur, réfrigération et réseaux techniques, puis mise en service. Les travaux propres au froid se concentrent sur la dalle, l'étanchéité de l'enveloppe et les pénétrations. Inspectez chacun de ces points avant que le corps d'état suivant ne les recouvre.
Une chambre froide au niveau du sol a-t-elle besoin d'un chauffage sous dalle ?
Une chambre froide au niveau du sol a généralement besoin d'une protection contre le gel sous la dalle lorsqu'elle fonctionne en dessous de 0 °C pendant de longues périodes, car la dalle froide gèle progressivement le sol humide situé dessous. Que cette protection consiste en gaines de ventilation, en un circuit de glycol pompé ou en câbles chauffants relève d'un choix de conception fondé sur la température de la chambre, l'isolation et la nature du sol. Les chambres maintenues au-dessus de zéro présentent un risque de soulèvement par le gel plus faible, et le détail de leur plancher doit néanmoins respecter la conception.
Qui installe les panneaux et la réfrigération lorsque le bâtiment métallique est importé ?
La responsabilité de l'installation découle du contrat, et non de l'origine de l'acier. Un fournisseur de l'enveloppe peut livrer la charpente et, en option, les panneaux isolants, tandis que les concepteurs et entrepreneurs locaux prennent généralement en charge la réfrigération, les fondations et les travaux sur site. Chaque élément propre au froid, en particulier la protection du sol contre le gel et l'étanchéité des pénétrations, doit avoir un responsable désigné avant la fabrication.
Pourquoi de la glace et de la condensation apparaissent-elles dans les murs d'un entrepôt frigorifique après le démarrage ?
De la glace et de la condensation après le démarrage signifient généralement que de l'air chaud et humide atteint une surface froide par un défaut du pare-vapeur. Les sources courantes sont les pénétrations non scellées, les joints aux liaisons mur-toiture ou dalle-mur, et les éléments métalliques qui traversent l'isolation. Repérez et scellez tout point de givre constaté lors de la mise en service avant de charger les produits.
Peut-on convertir un entrepôt sec existant plutôt que d'en construire un neuf ?
La conversion d'un entrepôt sec existant est possible dans certains cas, mais le plancher et la toiture existants déterminent sa faisabilité. Une chambre isolée posée sur une dalle existante peut nécessiter une rupture thermique dans le plancher pour que le froid ne se propage pas à travers le béton vers le côté chaud. L'espace au-dessus d'un plafond isolé peut aussi nécessiter une ventilation pour évacuer l'air humide. Une évaluation structurelle et de l'enveloppe du bâtiment existant doit précéder toute décision.
