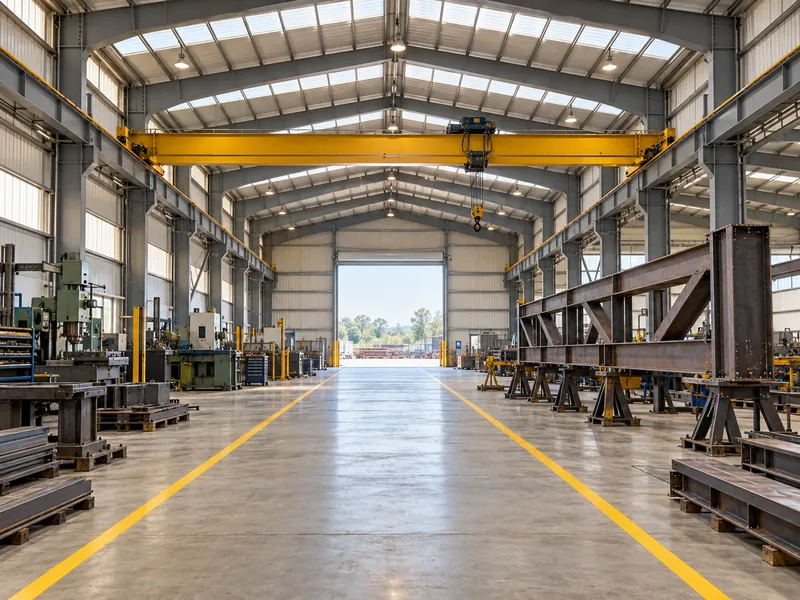

La conception d'un atelier à structure métallique est optimale lorsque l'atelier de fabrication est planifié en premier et l'ossature ensuite. Les zones de travail, l'emprise au sol des équipements et la manière dont les charges lourdes sont levées déterminent la portée, la hauteur libre sous retombée et la trame de poteaux d'un atelier à structure métallique de production, d'assemblage ou de réparation. Planifiés dans cet ordre, ces paramètres du bâtiment découlent de la circulation du travail dans le bâtiment. Une trame de poteaux dessinée avant d'avoir cartographié le process peut placer un poteau dans une allée de chariot élévateur. Une ossature conçue sans tenir compte du pont roulant dont l'usine aura besoin plus tard risque de ne pas pouvoir le supporter.
Le guide ci-dessous suit cet ordre : zones de travail et équipements, puis portée et hauteur libre sous retombée, ensuite le système d'ossature, l'enveloppe et les accès, et enfin la frontière entre la conception du fournisseur et l'approbation locale. Il ne traite pas des données de charge du pont roulant, du dimensionnement des éléments, de la conception des fondations ni des valeurs de charge propres à une norme. Ces éléments dépendent de la localisation du projet, et ce sont les professionnels locaux du projet qui les confirment.
La conception de l'atelier à structure métallique commence par les zones de travail et les équipements

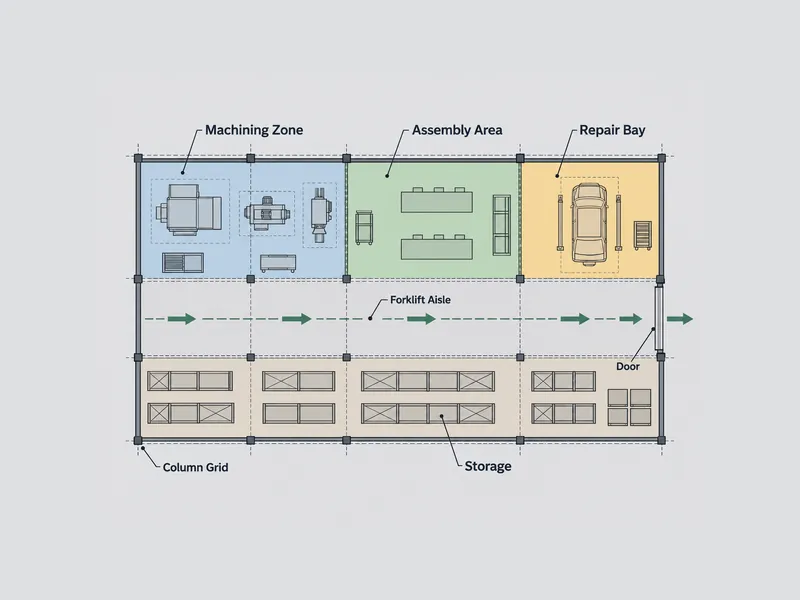

Un plan de masse zoné est la première véritable donnée d'entrée de la conception d'un atelier à structure métallique, car chaque zone de travail et chaque allée limite l'emplacement possible des poteaux. Les guides publiés sur l'implantation des ateliers commencent par diviser la surface au sol par fonction et par maintenir des cheminements de circulation dégagés entre les zones pour des raisons de sécurité. Avant de dessiner la moindre ossature, le plan doit indiquer :
- Encombrement des équipements : l'emprise au sol de chaque machine, plus l'espace nécessaire pour la charger, l'exploiter et l'entretenir.
- Flux de matières : les points d'entrée des matières premières ou des unités entrantes, les points de sortie des articles finis ou réparés, et les allées qui les relient.
- Cheminements des véhicules et des chariots élévateurs, y compris la porte utilisée par chacun.
- Zones d'assemblage, de stockage et de dépôt qui nécessitent une surface au sol dégagée.
- Locaux annexes tels que magasins d'outillage, bureaux ou mezzanine.
- Pour les travaux de réparation et de maintenance, la travée où un véhicule ou une machine est stationné pendant son ouverture, et où les pièces déposées sont posées.

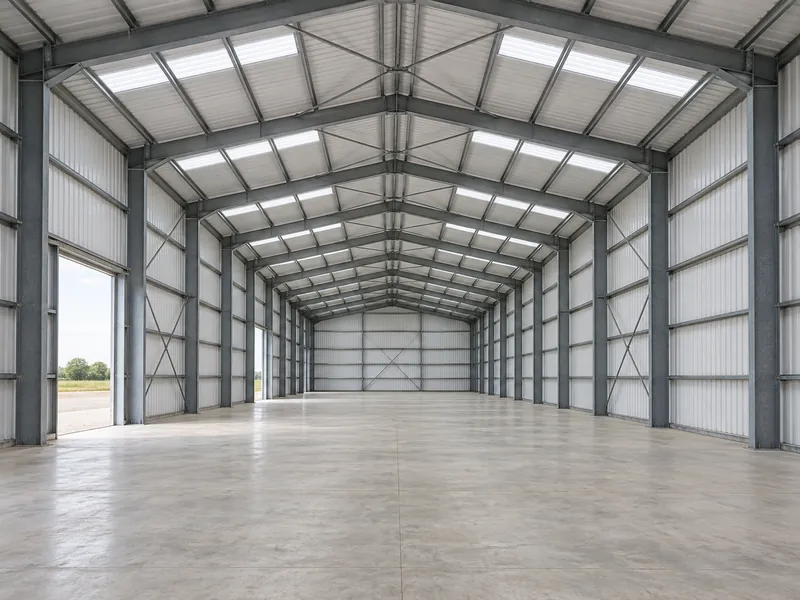

Une ossature à portée libre supprime les poteaux intérieurs et offre une zone de travail sans obstacle. Cela importe surtout lorsque de grandes pièces, des véhicules ou des engins de levage doivent traverser toute la largeur du bâtiment. Lorsque le process se divise naturellement en travées distinctes, une implantation multi-travées peut convenir si les poteaux intérieurs se situent sur les limites des zones. Aucun poteau ne doit tomber dans une allée ni sous une trajectoire de levage. Le test pratique consiste à superposer la trame de poteaux proposée sur le plan zoné et à vérifier chaque poteau par rapport aux encombrements des équipements et aux cheminements. Les issues et les accès de secours doivent encore être vérifiés au regard de la réglementation locale.
Comment les besoins de levage et les équipements déterminent la portée et la hauteur libre sous retombée

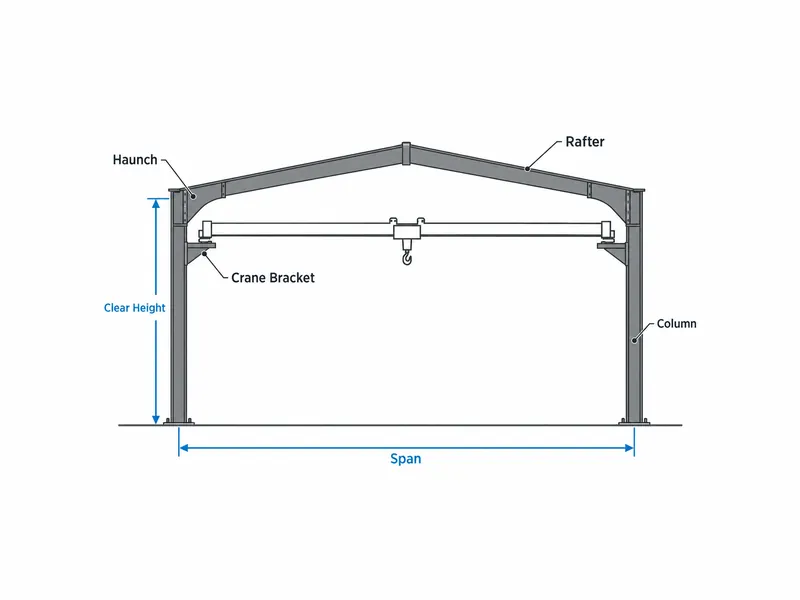

La portée, la hauteur libre sous retombée et la forme des poteaux doivent être décidées ensemble, car le mode de levage et l'élément le plus haut du bâtiment contraignent ces trois paramètres à la fois. La méthode ci-dessous combine les recommandations publiées sur les ossatures avec la logique d'implantation exposée plus haut. Il s'agit d'une démarche de travail pour les ateliers de production, d'assemblage et de réparation, et non d'une séquence figée tirée d'une norme particulière.
Les recommandations britanniques sur la construction métallique publiées sur steelconstruction.info décrivent des portiques à un seul niveau courants de 15 à 50 m de portée. Les portiques à versants symétriques sont les plus efficaces pour une portée d'environ 25 à 35 m. Ces mêmes recommandations indiquent des hauteurs libres sous retombée de 8 à 18 m, mesurées du sol à la face inférieure du jarret. Ces plages sont un contrôle de bon sens, pas une valeur de conception. La portée déterminante découle de l'implantation zonée. La hauteur libre sous retombée découle de l'équipement le plus haut, des charges levées et de l'appareil de levage lui-même.

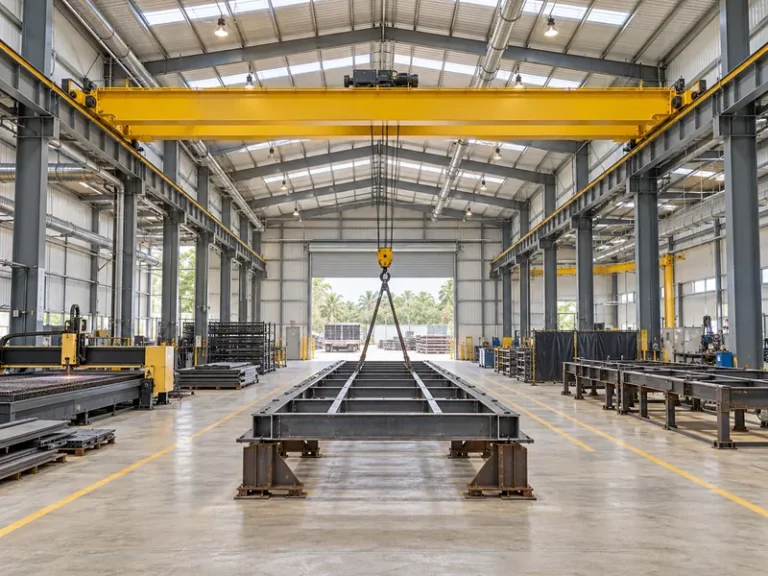

Un pont roulant, qu'il soit nécessaire dès maintenant ou probable plus tard, fait partie de la conception de l'ossature dès le départ. Ces mêmes recommandations précisent que, pour les ossatures portant un pont roulant, l'écartement des poteaux au niveau des rails doit être convenu avec le client et le fabricant du pont roulant. Les données du fournisseur du pont roulant constituent donc une donnée d'entrée de conception au même titre que l'implantation, et ces exigences relatives aux ponts roulants des bâtiments métalliques doivent être arrêtées avant de détailler l'ossature.
La capacité du pont roulant influe aussi sur le type d'ossature. Selon steelconstruction.info, des consoles fixées aux poteaux d'un portique peuvent supporter des ponts roulants d'une capacité allant jusqu'à environ 20 tonnes. Lorsque la flèche en rive doit être limitée, les recommandations préconisent un tirant ou des encastrements de poteaux. Les ponts roulants plus importants conviennent mieux à une toiture en fermes, avec des poteaux composés pour les charges très lourdes. Un atelier qui prévoit aujourd'hui un pont roulant léger et un plus lourd plus tard choisit donc un type d'ossature tout en réservant la hauteur libre.
La portée, la hauteur libre sous retombée et le type d'ossature sont liés : toute modification d'une exigence après fixation de l'ossature renvoie le concepteur aux autres. Le tableau associe chaque exigence de l'atelier au paramètre du bâtiment qu'elle contraint.
| Exigence de l'atelier | Paramètre du bâtiment qu'elle contraint | À vérifier avant de figer l'ossature |
|---|---|---|
| Zones de travail, allées et cheminements des portes | Trame de poteaux ; implantation à portée libre ou multi-travées | Aucun poteau ne tombe dans une allée, un cheminement de porte ou une trajectoire de levage |
| Équipement le plus haut et charges levées | Hauteur libre sous la face inférieure du jarret ou du pont roulant | La hauteur couvre la charge, le levage et le dégagement au-dessus |
| Pont roulant, actuel ou prévu | Forme des poteaux, type d'ossature et géométrie au niveau des rails | Données du fournisseur du pont roulant convenues avec le concepteur de l'ossature |
| Extension future | Mur pignon, espacement des portiques et prolongement de la trame | Sens de l'extension choisi et indiqué dans le cahier des charges |
| Conditions de vent, sismiques et climatiques du site | Charges de calcul de la charpente et du bardage | Charges issues de la norme locale applicable au site |
Choisir le système d'ossature d'un atelier à structure métallique
Pour un atelier à un seul niveau, les principales options d'ossature sont le portique rigide ou une toiture en fermes sur poteaux, et le choix suit la portée et la classe de service du pont roulant. La littérature académique sur la conception classe les types courants de bâtiments en acier en bâtiments à toiture en fermes à un seul niveau, portiques rigides à un seul niveau et ossatures contreventées de hauteur moyenne. Chaque type nécessite un contreventement latéral pour que l'ossature puisse reprendre les charges sans flambement.
Pour un atelier à ossature en portique, l'espacement des portiques et la pente de toiture sont les vérifications suivantes. Les recommandations de steelconstruction.info donnent des pentes de toiture courantes de 5 à 10 degrés, 6 degrés étant souvent retenus, et des portiques espacés de 6 à 8 m. Chaque file de portique place aussi un poteau sur les murs latéraux. Les positions des portes et les zones de travail des murs latéraux doivent être vérifiées par rapport à cet espacement sur le plan zoné.
La fréquence d'utilisation du pont roulant compte autant que sa capacité. Steelconstruction.info note qu'un chargement fréquent par le pont roulant exige généralement une vérification à la fatigue. Si le pont roulant fonctionne à chaque poste, indiquez cette classe de service dans le cahier des charges parmi les exigences relatives au pont roulant de l'atelier métallique, afin que le concepteur de l'ossature puisse définir les vérifications.
L'extension future est un point du cahier des charges à régler avec le concepteur de l'ossature dès la première phase de conception. Trois questions le couvrent : quel mur pignon serait ouvert, si les nouvelles travées doivent reprendre la même portée et le même espacement des portiques, et si une poutre de roulement doit se poursuivre dans le même alignement. L'ingénieur local confirme les réponses au regard de la norme du site et des conditions de sol.
Décisions relatives à l'enveloppe, aux accès et à la ventilation de l'atelier

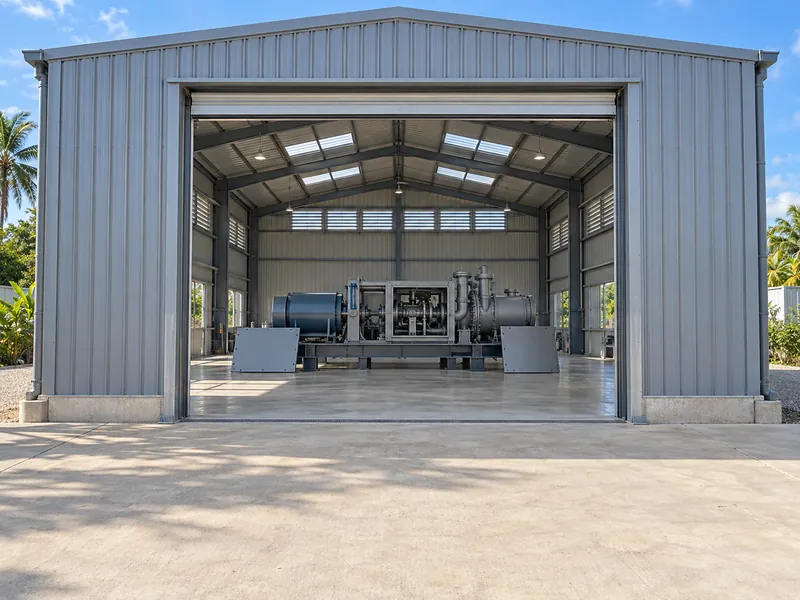

Les portes, la ventilation et l'éclairage naturel relèvent de la phase d'implantation, car les guides de conception d'ateliers citent comme considérations liées les dimensions et la portée, les systèmes de portes et d'accès, la ventilation et l'éclairage, ainsi que les systèmes de pont roulant. Pour chaque porte, listez le plus grand véhicule, machine ou assemblage qui doit passer et le cheminement qu'il emprunte à l'intérieur. Remettez cette liste au concepteur de l'ossature avec le plan zoné.
Les besoins de ventilation dépendent des procédés présents dans le bâtiment. Notez où auront lieu le soudage, le meulage, la peinture ou des travaux similaires. Le concepteur mécanique local définit ensuite la ventilation et l'extraction selon la réglementation locale en matière d'hygiène et de mécanique.
Les aspects climatiques et incendie sont des points de confirmation pour l'équipe de conception locale. L'isolation, le bardage et le système de revêtement de l'acier doivent convenir au climat et à l'exposition du site. Le compartimentage et la protection contre l'incendie suivent la réglementation locale et l'usage du bâtiment.
Qui valide la conception finale de l'atelier à structure métallique
La conception en acier d'un fournisseur et la conception finale approuvée ne sont pas la même chose. Le fournisseur conçoit l'ossature selon une norme donnée, et les professionnels locaux du projet valident la conception finale structurelle, mécanique, électrique et génie civil. Les cahiers des charges d'ateliers publiés et les pages de fournisseurs citent des normes américaines, australiennes, européennes et chinoises. La base normative doit donc être nommée dès la phase de consultation.
Xinguangzheng, fabricant de structures métalliques à Qingdao, en Chine, établit sa conception de bâtiment métallique pré-ingénierie selon le code retenu pour le site. Il précise que ses bâtiments sont conçus selon un code, et non certifiés conformes à celui-ci. La conception et la réalisation des fondations restent à la charge de l'équipe locale de l'acheteur, qui reçoit les données de réactions aux pieds de poteaux nécessaires à ces travaux.
Quel que soit le fournisseur qui prépare l'ossature, trois questions clarifient la frontière. Selon quelle norme l'ossature est-elle conçue ? Quelles charges de vent, sismiques et autres charges de site ont été supposées ? Quels éléments l'ingénieur local doit-il encore vérifier et approuver ?
Vérification finale avant de figer l'implantation de l'atelier à structure métallique
Confirmez l'encombrement des équipements et les besoins de levage avant de figer la trame de poteaux. La portée, la hauteur libre et le type d'ossature découlent tous de ces deux données, et les guides publiés sur les ossatures relient directement la capacité du pont roulant à la forme de l'ossature. Les plages de portée des portiques aident à vérifier le caractère raisonnable d'une proposition. Elles ne remplacent ni le plan zoné, ni les données du fournisseur du pont roulant, ni la vérification selon le code local.
Une ossature d'atelier argumentée à partir du plan zoné, de la charge levée la plus haute et de la décision relative au pont roulant donne à l'ingénieur local un cahier des charges vérifiable ligne par ligne.
Questions fréquentes
Comment l'implantation des équipements et les zones de travail influent-elles sur la portée d'un atelier à structure métallique ?
L'implantation des équipements et les zones de travail déterminent les allées, les cheminements de portes et les trajectoires de levage que l'ossature doit laisser libres de tout poteau. Une ossature à portée libre convient aux implantations où de grandes pièces ou des véhicules traversent toute la largeur. Une ossature multi-travées peut convenir lorsque les poteaux peuvent se placer sur les limites des zones. La superposition de la trame de poteaux au plan zoné montre quelle option convient.
Un atelier de fabrication équipé d'un pont roulant doit-il être à portée libre ou multi-travées ?
La portée libre convient à un pont roulant qui doit desservir toute la largeur, tandis qu'une implantation multi-travées peut convenir à un process réparti en travées distinctes. Le choix dépend de la zone de couverture du crochet, des positions de poteaux que le process peut accepter et des données du fournisseur du pont roulant. Le type d'ossature varie aussi avec la capacité du pont roulant : il faut donc le décider avec le concepteur de l'ossature et le fabricant du pont roulant réunis.
Que faut-il décider dès maintenant si un pont roulant peut être ajouté ultérieurement ?
Traitez un futur pont roulant comme une donnée de conception actuelle : sa capacité probable, sa couverture et la hauteur libre sous retombée nécessaire. Les recommandations publiées sur les portiques lient la capacité du pont roulant à la forme de l'ossature : les consoles sur poteaux conviennent aux ponts roulants légers, les toitures en fermes ou les poteaux composés aux plus lourds. La conception de l'ossature doit aussi fixer avec le fabricant du pont roulant l'écartement des poteaux au niveau des rails.
Comment planifier un atelier à structure métallique en vue d'une extension future ?
Fixez dès la première phase de conception le sens de l'extension, le mur pignon à ouvrir et l'espacement des portiques. Précisez si les nouvelles travées doivent reprendre la portée d'origine et si une poutre de roulement doit se prolonger dans le même alignement. L'ingénieur local doit néanmoins valider l'extension au regard de la norme en vigueur sur le site et des conditions de fondation.
