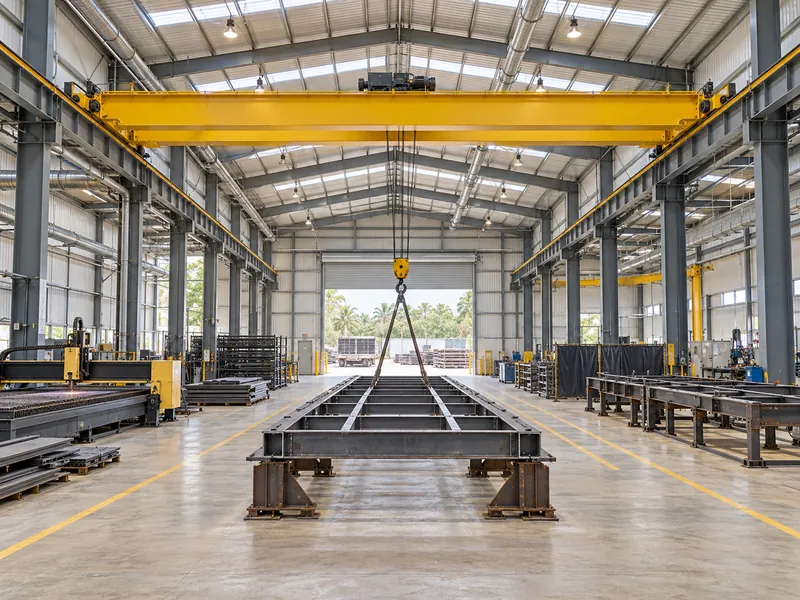

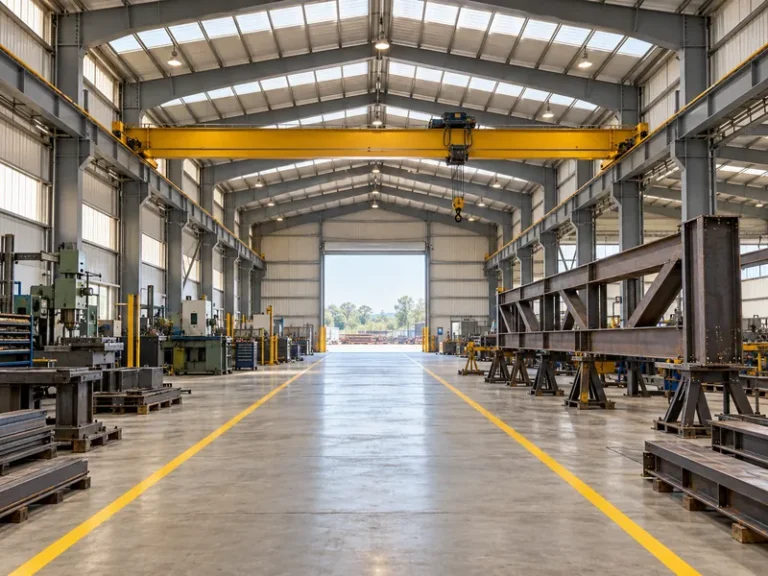

Les exigences relatives aux ponts roulants d'atelier sont plus faciles à établir lorsqu'elles partent du sol de l'atelier : où arrivent les matériaux, où ils sont usinés et assemblés, et où ils sortent. Ces points de prise et de dépose déterminent la surface du sol que le crochet doit desservir et la hauteur à laquelle il doit lever. La couverture et la garde deviennent alors les données de portée, d'espacement des colonnes, d'altitude des rails et de charges autour desquelles est conçu un atelier à ossature en acier. Cet article expose cet ordre de planification. Il ne traite ni des coefficients de charge, ni des limites de flèche, ni des sections des éléments, ni des prix. La conception structurelle, électrique et civile finale reste du ressort des ingénieurs qualifiés localement pour le projet.
Pourquoi la charge nominale seule ne détermine pas les exigences relatives au pont roulant d'atelier
Une demande pour « un pont roulant de 10 tonnes » laisse la plupart des questions structurelles en suspens, car la charge nominale n'est qu'une des charges que l'ossature de l'atelier doit reprendre. Le bâtiment reprend aussi le poids propre du pont roulant, du chariot et du palan, ainsi que les effets dynamiques et de choc du levage, de la descente, de l'accélération et du freinage. Les colonnes reprennent les charges verticales transmises par le chemin de roulement. Elles reprennent aussi les efforts horizontaux dus au déplacement du pont, au mouvement du chariot et au balancement de la charge. Le poids propre et ces efforts varient selon la configuration du pont roulant : ce sont donc les données du fournisseur du pont roulant qui doivent guider la conception de l'ossature, et non le seul tonnage de la plaque signalétique.
La classe de service est une seconde variable à laquelle la charge nominale ne peut répondre à elle seule. La fréquence de levage, la distance de déplacement et la proximité des charges habituelles par rapport à la charge nominale influent toutes sur la classe de service pour laquelle le pont roulant est conçu. La CMAA, par exemple, utilise six classes de service, de la classe A (service en attente ou peu fréquent) à la classe F (service continu et sévère). La CMAA n'est qu'un système de classification, et un projet peut en prescrire un autre. Le maître d'ouvrage, le fournisseur du pont roulant et l'ingénieur doivent convenir très tôt du système applicable. Consignez le nombre de levages prévus par poste et les poids habituels des charges à côté de la lettre de classe.
La tension et la fréquence du réseau d'alimentation local font partie des mêmes données d'entrée initiales : relevez-les pour le site et transmettez-les au fournisseur du pont roulant.
Cartographier les points de prise et de dépose avant de fixer la travée de grue
Dimensionnez la travée de grue pour desservir les endroits où les charges sont réellement prises et déposées, et non l'emprise du bâtiment dessinée au départ. Un atelier conçu pour la fabrication métallique, l'assemblage d'équipements ou la maintenance comporte des points fixes tels que la porte de réception, les postes de découpe ou d'usinage, les bancs d'assemblage, les zones d'essai et la porte d'expédition. Si l'un de ces points se trouve hors de portée du crochet, le pont roulant ne peut pas le desservir, quelle que soit sa charge nominale.

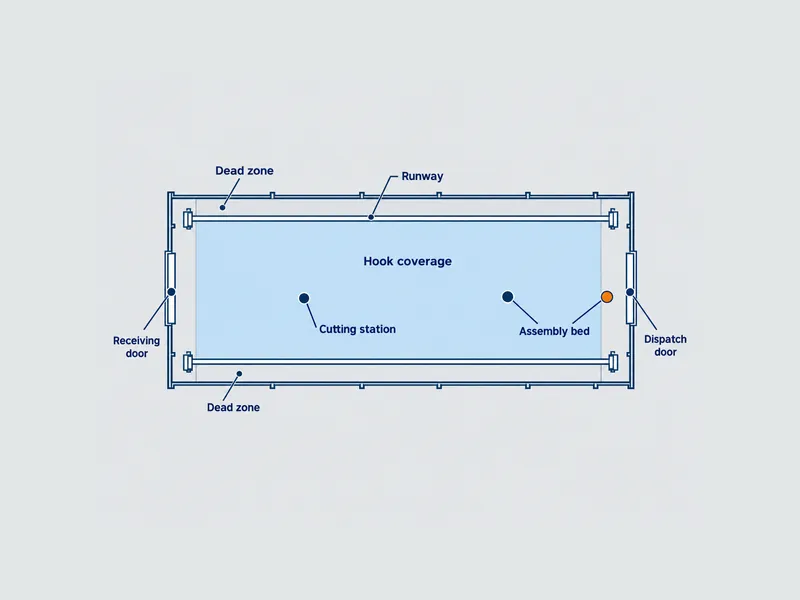

Voici une méthode pratique de cartographie sur le plan de l'atelier :
- Repérez chaque point de prise et de dépose, en indiquant la charge la plus lourde et la plus encombrante attendue à chacun.
- Tracez la zone de couverture que le crochet doit atteindre, y compris les extrémités du chemin de roulement et les bandes le long de chaque mur latéral.
- Demandez au fournisseur du pont roulant les limites d'approche du crochet de la configuration proposée : à quelle distance le crochet peut-il s'approcher des extrémités du chemin de roulement et de chaque côté.
- Superposez ces limites sur le plan et signalez tout point de prise situé dans une zone non desservie.
- Décidez s'il faut déplacer le poste de travail, prolonger le chemin de roulement, élargir la portée ou accepter un moyen de levage secondaire pour ce point.
L'approche du crochet est facile à négliger tant que l'implantation n'est pas figée. Le crochet ne peut pas atteindre les rails ni les extrémités du chemin de roulement. La distance restante dépend de la conception du pont roulant ; seul le fournisseur peut la confirmer. Une machine placée contre le pignon peut alors exiger un chemin de roulement plus long ou une autre position de poste. Ce choix est plus facile à faire sur le papier qu'une fois les colonnes en place.
Transformer la hauteur de levage et les obstacles en hauteur en données de dégagement

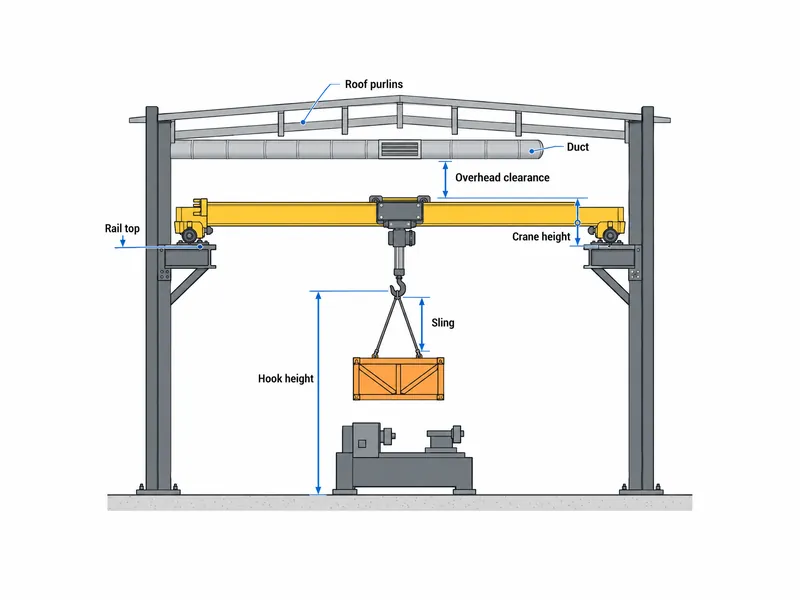

C'est le levage le plus haut du process qui fixe la hauteur de crochet requise, et non une hauteur à l'égout standard. Partez du point le plus élevé que la charge doit franchir, par exemple une machine levée au-dessus d'une autre, une ossature fabriquée redressée à la verticale ou une pièce chargée sur un plateau de camion. Ajoutez la longueur de l'élingue ou de l'accessoire de levage sous le crochet. Ce chiffre est la donnée de planification que le fournisseur du pont roulant utilise pour déterminer l'espace nécessaire au palan, au chariot et au pont au-dessus.
Les obstacles en hauteur fixent ensuite la limite supérieure. Selon le bâtiment, il peut s'agir des pannes et du contreventement de toiture, des gaines de ventilation, de l'éclairage, des chemins de câbles, des tuyauteries et des réseaux de protection incendie. Placez chacun d'eux sur la coupe à son altitude prévue, afin que l'enveloppe du pont roulant et les réseaux ne se disputent pas le même espace. La règle OSHA applicable aux ponts roulants et aux portiques, 29 CFR 1910.179, fournit un point de référence. Elle exige une garde en hauteur minimale de 3 pouces (environ 76 mm) et une garde latérale de 2 pouces (environ 51 mm) entre le pont roulant et les obstacles. Les projets hors des États-Unis doivent vérifier l'exigence équivalente dans la réglementation locale.
Une même hauteur de crochet peut exiger des hauteurs de bâtiment différentes selon la configuration du pont roulant. Lorsque l'espace vertical est limité, les fournisseurs peuvent parfois recourir à une disposition du chariot ou du palan plus basse par rapport à la poutre. Cette disposition permet de regagner de la hauteur de crochet sans rehausser la toiture. Sa faisabilité dépend de la charge, de la portée et du service : transmettez donc la coupe de garde au fournisseur du pont roulant avant de fixer la hauteur à l'égout.
Convertir la couverture du pont roulant en données structurelles pour la charpente de l'atelier
Une fois la couverture et la garde arrêtées, chaque résultat de planification alimente une donnée structurelle. Le tableau associe chaque donnée à l'étape de planification dont elle provient. Il ne s'agit que d'une aide à la planification. Les valeurs finales sont confirmées avec le fournisseur du pont roulant et l'ingénieur structure local du projet, et les responsabilités sont consignées dans les documents du projet.
| Donnée structurelle | Provient de |
|---|---|
| Portée du pont roulant et portée du bâtiment | Zone de couverture dans la travée, moins l'approche du crochet de chaque côté |
| Longueur du chemin de roulement et espacement des colonnes | Couverture le long de la travée, approche du crochet aux extrémités, positions des portes et des postes |
| Altitude du dessus de rail et de la console | Hauteur de crochet requise, plus la hauteur propre du pont roulant et la garde en hauteur |
| Charges sur roues et efforts horizontaux | Capacité du pont roulant, poids propre, configuration et service |
| Type de support du chemin de roulement | Capacité portante des colonnes, charges sur roues, espace au sol disponible |
Aucune ligne du tableau ne peut être arrêtée du seul côté du bâtiment, car chaque valeur dépend de la configuration du pont roulant retenue.

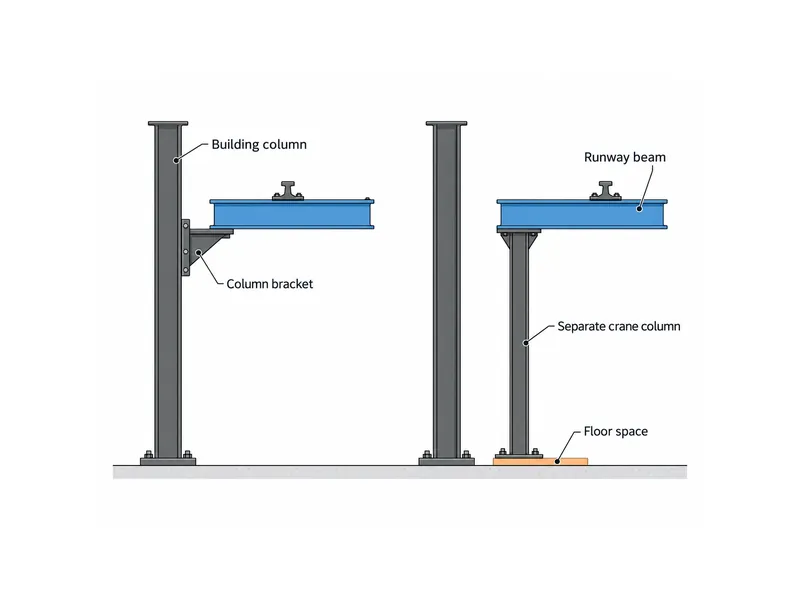

Le support du chemin de roulement est une décision structurelle aux conséquences sur l'implantation. Les poutres de chemin de roulement peuvent reposer sur des consoles ou des corbeaux fixés aux colonnes du bâtiment, ou sur des colonnes de grue indépendantes qui ne sollicitent pas l'ossature du bâtiment. Le support sur console suppose que les colonnes principales aient la capacité de reprendre les efforts verticaux et horizontaux du pont roulant, ce que l'ingénieur structure vérifie à partir des charges sur roues fournies par le fournisseur. Les colonnes indépendantes occupent de l'espace au sol le long des murs. Dans les deux cas, ce choix conditionne l'emplacement des postes le long des murs latéraux : arrêtez-le donc avant de figer l'implantation.
Les efforts le long du chemin de roulement doivent aussi suivre un cheminement défini. Le freinage et l'accélération du pont roulant s'exercent dans l'axe du chemin de roulement, et l'ingénieur structure décide comment l'ossature y résiste. Les butoirs de fin de chemin de roulement font partie du même système, car le pont roulant doit être arrêté en sécurité aux limites de sa course.
Vérifications supplémentaires lors de l'installation d'un pont roulant dans un atelier en acier existant
Avant de prescrire un pont roulant pour un atelier existant, il faut vérifier la capacité portante de celui-ci, car le bâtiment n'a peut-être jamais été conçu pour des charges de grue. Les documents de départ sont les plans de structure d'origine, les notes de calcul acier, les détails de colonnes et le dimensionnement des fondations. S'ils manquent, l'ingénieur peut avoir besoin d'un relevé sur site avant même que l'on parle de la taille du pont roulant.
Les principales vérifications pour un bâtiment existant sont les suivantes :
- Les charges de calcul d'origine, pour confirmer si des charges de grue avaient été prises en compte.
- La capacité portante des colonnes pour les charges verticales ajoutées et les efforts horizontaux au niveau du chemin de roulement.
- Le dimensionnement des fondations, vérifié par rapport aux charges ajoutées sur les colonnes.

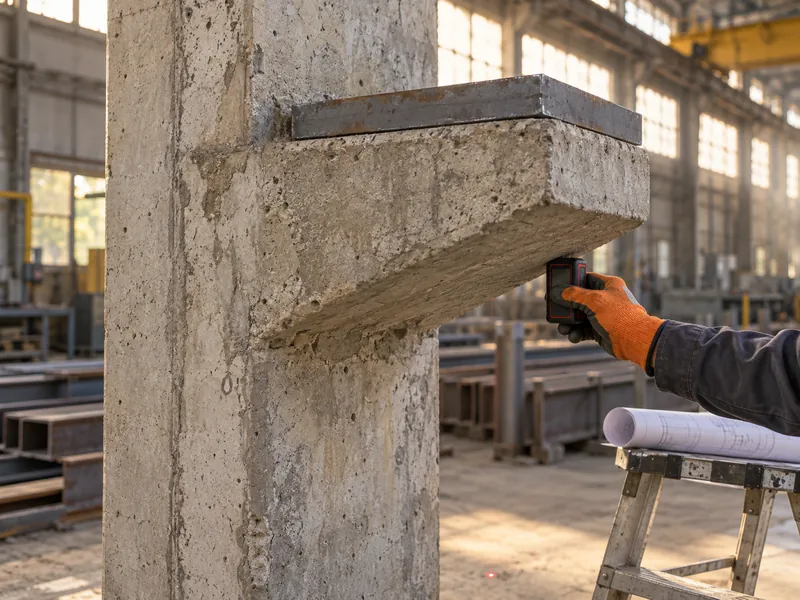

- Les corbeaux, consoles et plaques d'ancrage, remesurés sur site pour relever leurs positions et altitudes réelles par rapport aux plans.
L'ingénieur s'appuie à la fois sur les plans et sur les relevés sur site pour décider si le chemin de roulement peut utiliser les supports existants et, le cas échéant, comment le fixer.
Si les colonnes existantes ne peuvent pas reprendre le pont roulant, les solutions de rechange sont des colonnes ajoutées, liées au bâtiment pour assurer la stabilité latérale, ou une structure de chemin de roulement entièrement indépendante avec ses propres colonnes et fondations. Les deux modifient le plan au sol le long des murs : elles doivent donc être réintégrées dans la carte des points de prise au lieu de rester une correction structurelle isolée.
Exigences d'essai de charge et d'inspection après l'installation du pont roulant
Les essais de charge et les inspections périodiques font partie des exigences relatives au pont roulant, car l'atelier doit les intégrer à son plan d'accès et d'exploitation. Selon la règle OSHA applicable aux ponts roulants, les charges d'essai des ponts roulants neufs ou modifiés ne doivent pas dépasser 125 % de la charge nominale, sauf recommandation contraire du fabricant. La même règle distingue les inspections fréquentes, à intervalles quotidiens à mensuels, des inspections périodiques à intervalles de 1 à 12 mois. Ces chiffres sont une référence américaine. Les règles d'essai et d'inspection applicables dépendent du pays où l'atelier est exploité.
Les essais et les inspections mobilisent de l'espace dans l'atelier et du temps de grue : l'implantation doit donc prévoir les deux. Chaque essai et chaque contrôle périodique exige un accès sûr au pont roulant et au chemin de roulement. La production doit aussi pouvoir libérer le pont roulant sans arrêter tout l'atelier. Un itinéraire d'accès convenu dès la conception est plus simple que des plateformes ajoutées par la suite.
Ordre final de planification des exigences relatives au pont roulant d'atelier
L'ordre qui limite les reprises est le suivant : cartographier les points de prise et de dépose, confirmer l'approche du crochet et la hauteur de levage avec le fournisseur du pont roulant, positionner les réseaux en hauteur, puis seulement fixer la portée, l'espacement des colonnes et l'altitude des rails dans la conception de l'atelier à ossature en acier. La charge nominale et la classe de service accompagnent cette séquence dès le départ, car elles déterminent les charges sur roues et les efforts horizontaux que l'ossature et les fondations doivent reprendre. Dans un bâtiment existant, la vérification de la capacité portante des colonnes, des fondations et des corbeaux vient en premier.
Le risque visé par cet ordre est l'écart entre l'implantation du process et la portée réelle du pont roulant, et non la puissance nominale de celui-ci. Un point de prise en zone non desservie, ou un conduit à l'endroit où le chariot doit passer, se corrige à moindre coût sur le plan d'implantation et coûte cher sur site. Mettez les limites d'approche du crochet et la coupe de garde sur la table avant la diffusion des plans de l'ossature acier, y compris lorsque l'atelier est conçu selon une architecture de bâtiment métallique préfabriqué.
Questions fréquentes
Un atelier en acier existant peut-il recevoir un pont roulant s'il n'a pas été conçu pour cela ?
Un atelier existant ne peut recevoir un pont roulant qu'après vérification de ses charges de calcul d'origine, de ses colonnes, de ses fondations et de ses éventuels corbeaux ou plaques d'ancrage. Lorsque les colonnes sont insuffisantes, l'ingénieur structure local compare l'ajout de colonnes à une structure de chemin de roulement indépendante.
Si le pont roulant soulève rarement sa charge nominale, cela modifie-t-il la classe de service ?
Oui, l'usage peut modifier la classe recommandée par le fournisseur. La classe de service reflète la façon dont le pont roulant est utilisé, et non sa seule charge nominale. Communiquez au fournisseur le nombre de levages prévus par poste et les poids typiques des charges, et laissez la classe découler de cet usage selon le système de classification retenu pour le projet.
Le chemin de roulement doit-il reposer sur des consoles fixées aux colonnes ou sur des colonnes de pont roulant séparées ?
Les deux solutions sont possibles ; la vérification décisive consiste à savoir si les colonnes principales peuvent reprendre les efforts verticaux et horizontaux du pont roulant. Les consoles dépendent de cette capacité. Les colonnes de pont roulant séparées n'en dépendent pas, mais elles occupent de l'espace au sol le long des murs. L'ingénieur structure tranche une fois que le fournisseur du pont roulant a fourni les charges sur roues.
Quelle garde faut-il au-dessus et à côté d'un pont roulant ?
La garde dépend de la configuration du pont roulant et des réglementations locales ; le fournisseur du pont roulant doit donc la confirmer pour la conception retenue. À titre de référence aux États-Unis, l'OSHA exige au moins 3 pouces (environ 76 mm) en hauteur et 2 pouces (environ 51 mm) latéralement par rapport aux obstacles. Placez les gaines, l'éclairage, la tuyauterie et les éléments de toiture en tenant compte de cette enveloppe.
