Un panel para cámara frigorífica es un sándwich aislante de dos paramentos de acero unidos a un núcleo aislante de espuma rígida o lana mineral. Su rendimiento depende de tres decisiones tomadas en conjunto: el material del núcleo aislante, el espesor adecuado para la temperatura de la sala y cómo se sellan las juntas. Una elección equivocada en cualquiera de las tres puede aparecer más adelante como escarcha en las juntas, aislamiento húmedo o un sistema de refrigeración que funciona más tiempo del previsto. Para el propietario de un edificio de almacenamiento frigorífico, los paneles forman la mayor parte del cerramiento de muros y techo. El conjunto de paneles merece un examen más detenido que la elección de un revestimiento convencional.
A continuación se tratan cuatro temas: qué son estos paneles, cómo se comparan los núcleos aislantes habituales, dónde empiezan las recomendaciones de espesor y qué detalles de juntas y conexiones conviene comprobar en la ficha técnica del proveedor. Los precios quedan fuera de esta guía, y los cálculos de carga frigorífica y el diseño final del cerramiento corresponden a los ingenieros térmicos, de refrigeración y estructurales del proyecto.
Qué son los paneles metálicos aislados para cámaras frigoríficas

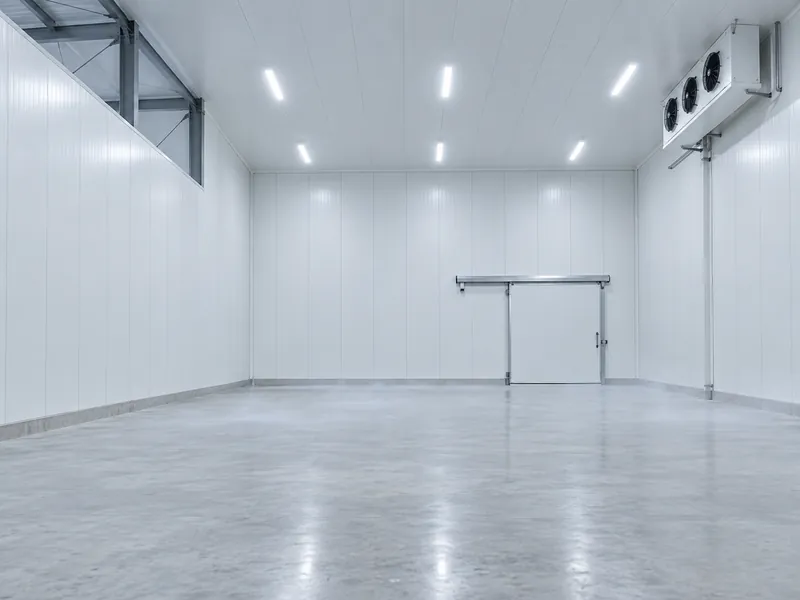

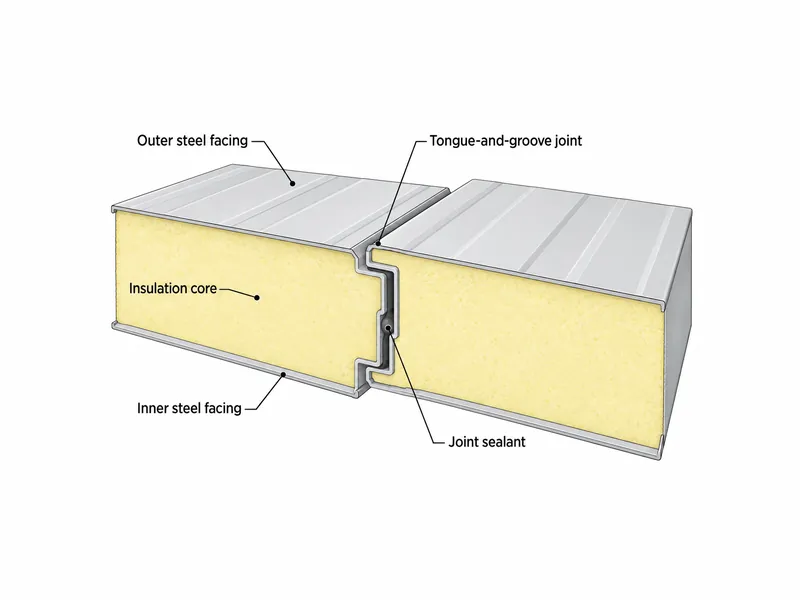

Los paneles metálicos aislados para cámaras frigoríficas son unidades fabricadas en fábrica con un núcleo aislante rígido adherido entre un paramento de acero exterior y otro interior, de modo que un solo componente aporta aislamiento, sello de aire y la superficie acabada del muro. Paneles para cámaras frigoríficas, paneles para almacenamiento frigorífico e IMP son nombres comerciales de esta misma familia de productos. Las juntas de enclavamiento, como los perfiles machihembrados, unen los paneles a lo largo de sus bordes largos. Los instaladores montan una sala a partir de módulos repetidos en lugar de construirla capa por capa en obra.
Los paramentos de acero actúan como barrera de vapor y sello de aire, no solo como soporte del núcleo aislante. En una sala refrigerada, el paramento metálico exterior funciona como barrera de vapor principal, y el conjunto adherido limita las fugas de aire. Esto importa porque el aire cálido y húmedo que se desplaza hacia el lado frío arrastra humedad al aislamiento. El paramento interior es liso y fácil de limpiar, una propiedad general adecuada para zonas de almacenamiento de alimentos.
Un panel para cámara frigorífica no es el mismo producto que los paneles de muro metálicos perfilados de una sola hoja con aislamiento añadido por detrás. El aislamiento para edificios metálicos convencional está pensado para el confort y el control de la condensación en espacios calefactados o ventilados. Un cerramiento refrigerado debe mantener una gran diferencia de temperatura permanente con un sello de vapor casi continuo. La diferencia importa cuando un propietario planea convertir un almacén existente en cámara frigorífica: añadir aislamiento por detrás de un revestimiento de una sola hoja no crea por sí solo ese sello continuo.
Paneles sándwich para cámaras frigoríficas según el material del núcleo aislante
El material del núcleo aislante es el primer filtro para los paneles sándwich de cámaras frigoríficas, porque influye en el espesor necesario, el comportamiento frente al fuego y la respuesta a la humedad. La espuma de poliuretano (PUR) es el núcleo aislante típico descrito en las fuentes de construcción revisadas. El poliisocianurato (PIR) es una espuma emparentada que aísla de forma similar al PUR. Una fuente del sector indica un mejor comportamiento frente al fuego para el PIR, aunque toda clasificación corresponde al conjunto ensayado. Esa misma fuente sitúa la conductividad del poliestireno expandido (EPS) muy por encima de la del PUR, por lo que los paneles de EPS suelen necesitar más espesor para alcanzar el mismo objetivo. Al menos un fabricante de paneles ofrece lana mineral para muros con resistencia al fuego, pero las fuentes discrepan sobre su uso en el lado frío.
| Núcleo aislante | Aislamiento por unidad de espesor | Comportamiento frente al fuego | Principal problema de humedad | Qué confirmar antes de elegir |
|---|---|---|---|---|
| Poliuretano | Alto; el núcleo típico en las fuentes revisadas | Depende de la formulación y del conjunto ensayado | Depende de paramentos y juntas sellados | Transmitancia térmica (valor U) o resistencia térmica (valor R) ensayada para el espesor indicado |
| Poliisocianurato | Similar al PUR | Se indica como mejor que el PUR; la clasificación solo se aplica al conjunto ensayado | Depende de paramentos y juntas sellados | Informe de clasificación frente al fuego del conjunto completo de muro o techo |
| Poliestireno expandido | Inferior al PUR en los datos del sector, por lo que se necesita un panel más grueso | Compruebe la clasificación del conjunto ensayado | Depende de paramentos y juntas sellados | Cuánto espesor adicional exigen los datos del propio proveedor |
| Lana mineral | No se compara en las fuentes revisadas; utilice datos ensayados | Se comercializa para muros con resistencia al fuego; confírmelo en el informe de ensayo | Absorción de humedad; secado lento una vez húmedo en los ensayos de muro | Rango de temperatura de servicio indicado por el fabricante y sellado de vapor en las juntas |
La lana mineral merece la mayor cautela porque las recomendaciones publicadas no coinciden. Una fuente del sector de la refrigeración desaconseja los núcleos aislantes de lana mineral en cámaras de refrigeración y de congelación, alegando la absorción de humedad de la lana mineral y la consiguiente pérdida de capacidad aislante. En cambio, al menos un fabricante de paneles comercializa un núcleo aislante de lana mineral para muros de almacenamiento frigorífico con resistencia al fuego. Los ensayos revisados por pares en paneles de lana mineral con paramentos de acero en muros de edificios convencionales hallaron un secado limitado a través de las juntas una vez que entraba agua, y la cinta de junta retardadora de vapor redujo ese secado a un nivel insignificante. Nada de esto resuelve la cuestión para todos los productos. Un panel de lana mineral solo debe emplearse en el lado frío de una cámara frigorífica cuando el fabricante indique ese rango de temperatura y demuestre cómo se mantienen las juntas estancas al vapor.
Dimensionamiento de los paneles aislados para cámaras frigoríficas según la temperatura de la sala

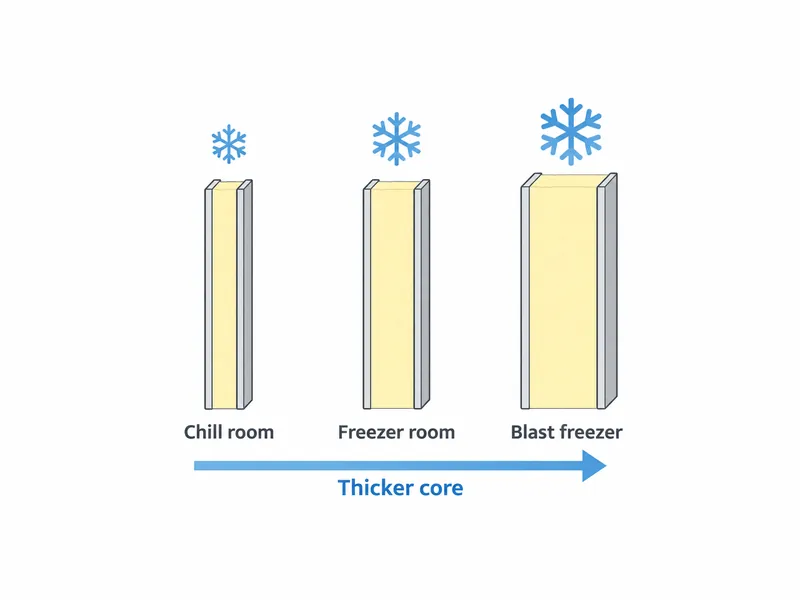

El espesor de los paneles aislados para cámaras frigoríficas suele partir de la banda de temperatura de la sala, con unos 80 mm para cámaras de refrigeración y unos 100 mm para cámaras de congelación como puntos de partida habituales. Para el almacenamiento de congelados en la banda de aproximadamente −15 a −20 °C, una fuente parte de 100 mm y otra amplía el rango hasta 140 mm. Las cámaras de ultracongelación y los túneles de congelación rápida muy por debajo de −20 °C se sitúan en el extremo grueso del rango general, que llega a unos 200 mm para paneles de tipo poliuretano.
| Tipo de sala | Temperatura de mantenimiento típica | Punto de partida habitual de espesor (núcleo aislante tipo PUR) |
|---|---|---|
| Cámara de refrigeración | Alrededor de 0 °C y superiores | Unos 80 mm |
| Cámara de congelación | Aproximadamente de −15 a −20 °C | Unos 100 mm, con algunas recomendaciones de hasta 140 mm |
| Ultracongelación o túnel de congelación rápida | Por debajo de unos −20 °C | Hacia el extremo superior del rango, hasta unos 200 mm |
Los climas cálidos pueden elevar estos puntos de partida. Una cámara de congelación en una ciudad portuaria tropical afronta una diferencia de temperatura entre el exterior y el interior mayor que la misma sala en una zona templada. También afronta un flujo de vapor más intenso procedente del aire exterior húmedo y una mayor ganancia solar en muros y techos expuestos. Una fuente del sector de la refrigeración recomienda aislamiento adicional para las regiones cálidas. La cantidad adicional que necesita una cámara de congelación concreta debe salir del cálculo de carga térmica del ingeniero de refrigeración, con las temperaturas de diseño del emplazamiento, la exposición solar y el tráfico de puertas.
Por qué el espesor del panel por sí solo no hace iguales dos paneles
Dos paneles de congelación del mismo espesor pueden ofrecer un aislamiento distinto, por lo que la comparación debe resolverse con valores térmicos ensayados, no con el espesor. Los puntos siguientes resumen recomendaciones publicadas del sector, de fabricantes y de ingeniería; no son un resultado de ensayo ni sustituyen al diseño del proyecto.
Las fuentes publicadas difieren en tres aspectos que hacen del espesor una referencia poco fiable. Primero, las recomendaciones de espesor para una misma banda de temperatura varían, como muestra el rango de congelación anterior. Segundo, cada resistencia térmica (valor R) por pulgada publicada corresponde a una formulación del núcleo aislante y a un método de producción concretos, y la cifra de un fabricante no se traslada al panel de otro. Tercero, el rendimiento del muro completo también depende de la estructura portante, de la posición del panel respecto a la estructura y del tratamiento de los pasos de instalaciones. Una estructura o unos pasos de instalaciones mal resueltos pueden mermar un valor elevado del núcleo aislante.
Para comparar las fichas técnicas de dos proveedores, ya sean fabricantes de paneles o un fabricante de edificios prefabricados para almacenamiento frigorífico, compruébelas en este orden:
- Confirme el tipo de núcleo aislante y si el valor térmico es una transmitancia térmica (valor U) o una resistencia térmica (valor R) ensayada para el propio panel, y no una cifra genérica de espuma rígida.
- Compruebe la temperatura de ensayo o las condiciones de referencia en que se basa ese valor, ya que el rendimiento en el lado frío es lo que importa en una cámara de congelación.
- Compare el perfil de la junta y su método de sellado, porque cada junta es una discontinuidad en la barrera de vapor de acero.
- Pregunte cómo se fija el panel a la estructura y si la fijación crea un puente metálico a través del aislamiento.
- Compruebe el espesor y el recubrimiento del acero de los paramentos. Los paramentos más finos se abollan con más facilidad, así que confirme el calibre con el proveedor según el uso previsto de la cámara.
Sobre el papel, un panel más grueso puede perder su ventaja en cuanto las juntas y las fijaciones entran en el cálculo. Por eso, en esta lista las comprobaciones de juntas y fijaciones van junto al valor térmico, no después.
Juntas y pasos de instalaciones en los sistemas de muro de las cámaras frigoríficas

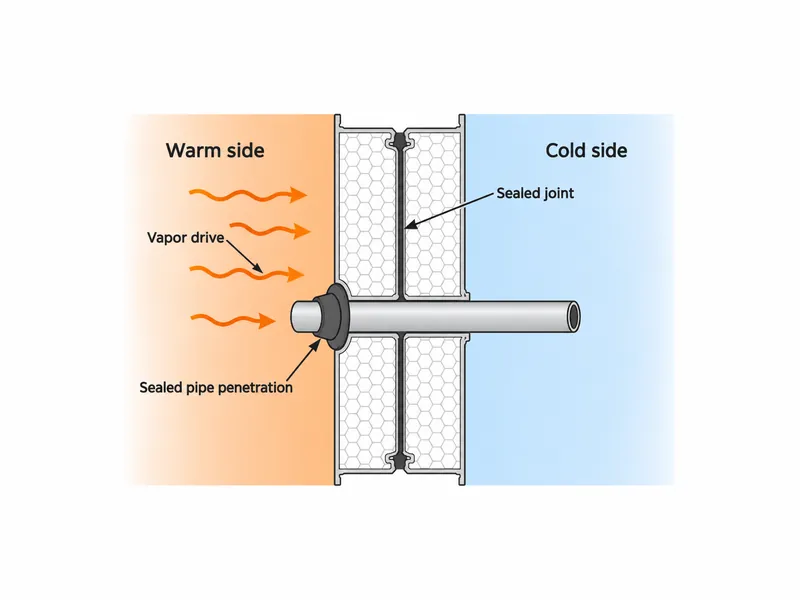

En los sistemas de muro de las cámaras frigoríficas, el sellado de vapor en juntas, pasos de instalaciones y esquinas importa tanto como el espesor del panel, porque un muro de paneles es tan estanco como sus puntos de discontinuidad. Un documento publicado por IIBEC sobre ambientes interiores fríos establece la regla que rige: mantener el retardador de vapor en el lado cálido del aislamiento, sellar los solapes y las costuras, y cerrar los pasos de instalaciones para que el aire no pueda pasar. Como una cámara refrigerada impulsa el vapor hacia el interior todo el año, cualquier hueco deja que la humedad llegue a las superficies frías, donde se condensa y se congela.
Los puntos de comprobación que se repiten en las fuentes de diseño e instalación revisadas son:
- Sellador aplicado en las juntas laterales de los paneles y en las juntas superficiales, siguiendo los detalles de colocación del sellador del fabricante.
- Todos los pasos de tuberías, conductos y desagües a través de los paneles aislados de muro de cámara frigorífica sellados por el lado cálido y documentados.
- Aislamiento proyectado in situ en las transiciones de muro a cubierta, donde el aislamiento en placas tiende a dejar huecos.
- Roturas de puente térmico donde se encuentran el aislamiento de muro, cubierta y suelo, para que el borde de la losa y la base del panel no formen un puente térmico.
- Juntas escalonadas entre las capas de cualquier aislamiento instalado en obra.
Los planos de taller son el lugar para definir los detalles de juntas y pasos de instalaciones, asignando cada paso de instalaciones al oficio que lo sellará. Un espesor adicional no compensa un sellado deficiente.
Dónde se unen los paneles aislantes de cámara frigorífica con la estructura del edificio
Los paneles aislantes de cámara frigorífica forman solo una parte de la envolvente refrigerada, por lo que varias decisiones corresponden a otros sistemas y requieren la confirmación de los responsables de ellos. La guía de ASHRAE Design Essentials for Refrigerated Storage Facilities trata el aislamiento y los retardadores de vapor como elementos clave del diseño de almacenes frigoríficos, junto con muros, cubiertas, suelos, puertas y muelles.

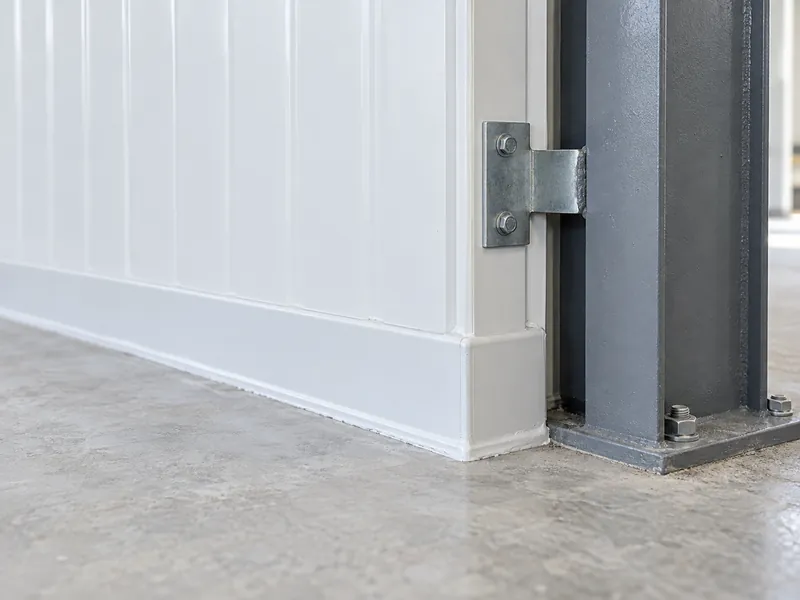

Las conexiones de panel a estructura deben absorber los movimientos, porque los paneles se dilatan y se contraen con los cambios de temperatura. El ingeniero estructural de los componentes de la estructura de acero del edificio debe confirmar cómo gestiona cada fijación ese movimiento. La clasificación frente al fuego es otro límite. Una clasificación es el resultado de un ensayo de un conjunto concreto, así que compruébela en el informe del proveedor para la composición real de muro o techo y nunca la deduzca del nombre del núcleo aislante. En las cámaras de congelación construidas a nivel del suelo, el ingeniero del proyecto debe diseñar el aislamiento propio del suelo y la protección contra heladas; los paneles de muro no pueden resolverlo desde arriba.
Elección de paneles de cámara frigorífica en el orden correcto
Una buena elección de paneles de cámara frigorífica sigue un orden: fijar la temperatura de la sala y el clima local, acotar el núcleo aislante según las necesidades de fuego y humedad, comparar los valores térmicos ensayados en lugar del espesor únicamente y, después, confirmar juntas, pasos de instalaciones y transiciones. El error que hay que evitar es tratar el espesor como toda la especificación, ya que un panel grueso con juntas mal selladas puede acabar cubierto de escarcha en las uniones. Los compradores que definen primero sobre el papel el núcleo aislante, el valor térmico y los detalles de las juntas dan a sus ingenieros un paquete de paneles de cámara frigorífica que pueden verificar frente a las condiciones de congelación en una ubicación cálida y húmeda.
Preguntas frecuentes
¿Qué espesor de panel necesita una cámara de congelación a −20 °C en un clima cálido?
Una cámara de congelación a −20 °C suele partir de unos 100 mm de núcleo de poliuretano, y un clima cálido puede elevar esa cifra. Las guías publicadas para cámaras de congelación van desde unos 100 mm hasta alrededor de 140 mm. El espesor final debe obtenerse de un cálculo de carga térmica que utilice las temperaturas de diseño del sitio, la exposición solar y el tráfico de puertas.
¿Es mejor PIR o PUR para una cámara frigorífica que necesita clasificación de resistencia al fuego?
Cuando importa la clasificación de resistencia al fuego, PIR suele ser el núcleo que conviene preseleccionar: aísla de forma similar a PUR y una fuente del sector le atribuye un mejor comportamiento frente al fuego. La clasificación en sí corresponde a un conjunto constructivo ensayado, así que consulte el informe de clasificación del proveedor para la composición por capas completa de la pared o el techo.
¿Se pueden usar paneles de EPS en una cámara de refrigeración en lugar de poliuretano?
Los paneles de EPS sirven para cámaras frigoríficas, pero por lo general necesitan más espesor que los paneles de poliuretano para alcanzar el mismo nivel de aislamiento. El espesor adicional debe tomarse de los datos ensayados del proveedor para el panel concreto, no de una regla empírica.
¿Necesitan los paneles metálicos aislantes una barrera de vapor independiente en una cámara de congelación?
Los paneles metálicos aislantes suelen apoyarse en su revestimiento metálico exterior de acero como barrera de vapor principal, de modo que la clave está en mantener esa barrera continua. Las juntas, los pasos de instalaciones y las transiciones de pared a techo o de pared a suelo deben sellarse, porque cualquier discontinuidad deja que la humedad llegue al lado frío y se congele.
¿Qué debe verificarse antes de usar un panel con núcleo de lana mineral en una cámara frigorífica?
Un panel con núcleo de lana mineral solo debe instalarse en una cámara frigorífica después de que el fabricante confirme el rango de temperatura de servicio que cubre. Pregunte cómo se mantienen las juntas estancas al vapor y qué ocurre con el núcleo si entra humedad. Las guías publicadas sobre lana mineral en cámaras de refrigeración y de congelación discrepan en este punto.
