El revestimiento metálico para edificios comerciales funciona como un conjunto mural por capas, no como un producto único. El panel, sus juntas, las barreras de aire y agua y la estructura de soporte asumen cada uno parte de la función. En un edificio comercial con estructura de acero, esas capas se apoyan en correas o montantes vinculados al armazón principal. Por lo tanto, la decisión sobre el revestimiento también determina el comportamiento térmico, el control de la humedad y la evidencia de fuego que necesitará el proyecto. Las secciones siguientes recorren las capas en orden. Cada una indica los documentos que distinguen una propuesta sólida de otra que solo parece completa en una carta de colores.
Estas verificaciones son útiles para propietarios, promotores y equipos de diseño que comparan propuestas de proveedores para almacenes, locales comerciales, oficinas y edificios de uso mixto. El dimensionado de las correas, el cumplimiento local en materia de incendios y energía, y el diseño final del muro corresponden a los ingenieros autorizados del proyecto y a la autoridad aprobatoria. Este artículo no los aborda, ni cita precios ni ofrece cifras de costo de edificios comerciales de acero.
Tres categorías de panel utilizadas en el revestimiento metálico comercial

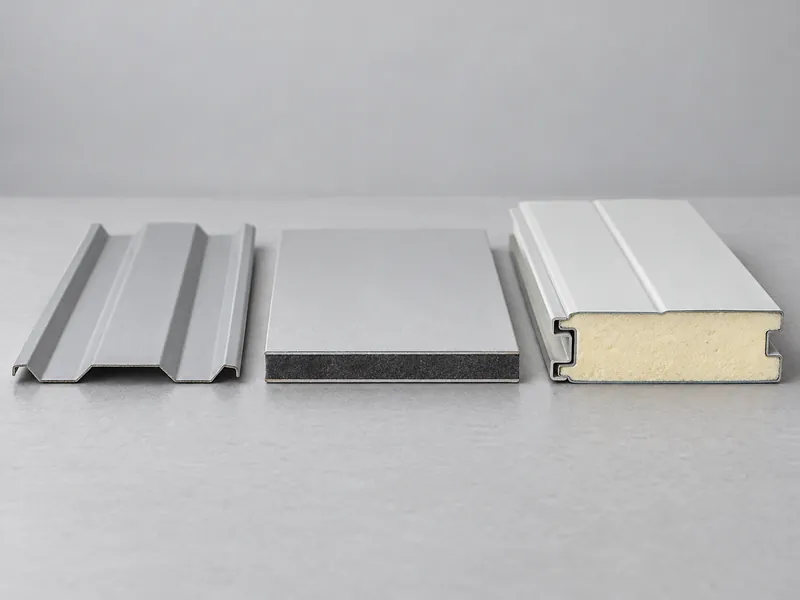

La literatura del sector agrupa el revestimiento metálico comercial en tres categorías: paneles de una sola hoja, material compuesto de metal (MCM) y paneles metálicos aislados (IMP). Indicar primero la categoría muestra qué funciones del muro puede asumir el panel y cuáles deben provenir de otras capas.
Los paneles de una sola hoja son una chapa metálica conformada. Se presentan con fijaciones vistas que atraviesan la cara o con fijaciones ocultas dentro de la junta. La chapa no tiene núcleo aislante, por lo que el comportamiento térmico y de barrera del muro depende del aislamiento colocado detrás de ella y de capas de barrera independientes.
El tipo de núcleo determina cómo debe interpretarse una propuesta de MCM. La Metal Construction Association (MCA) distingue el MCM con núcleo ignífugo (FR) del MCM con núcleo estándar, que normalmente es polietileno. Una propuesta que solo dice “panel compuesto” está incompleta hasta que nombra el núcleo concreto y la evidencia de ensayo de fuego asociada a ese núcleo.
Un IMP coloca un núcleo aislante de espuma plástica rígida entre dos caras metálicas recubiertas, según la definición de MCA, y la misma familia de paneles sirve tanto para muros como para cubiertas. MCA también describe los IMP como una barrera de aire y agua todo en uno con aislamiento continuo. Esa descripción es un punto de partida. Los detalles de juntas, remates y transiciones que la hacen válida en un edificio concreto deben provenir de la documentación del propio proveedor.
| Categoría de panel | Qué aporta el propio panel | Qué confirmar en la propuesta |
|---|---|---|
| De una sola hoja | Solo cara a la intemperie, sin núcleo aislante | Dónde quedan el aislamiento, la barrera de aire y la barrera de agua detrás del panel |
| MCM | Cara a la intemperie con núcleo adherido | El tipo exacto de núcleo (FR o estándar) y la evidencia de ensayo de fuego de ese conjunto |
| IMP | Cara a la intemperie y núcleo aislante; MCA presenta el sistema de panel como responsable también de la función de barrera | Detalles de juntas, remates y transiciones, y cuáles de ellos cubre algún informe de ensayo |
Revestimiento metálico para edificios comerciales: perfiles y fijaciones
La elección del perfil y de las fijaciones determina el aspecto de la fachada y cuánta tolerancia de instalación puede absorber el muro. Las familias de perfiles habituales para el revestimiento metálico de edificios incluyen chapas trapezoidales y nervadas, chapas onduladas, paneles de junta alzada, estilos tablero y listón, y paneles planos fijados con clips ocultos. Los paneles planos con fijaciones ocultas ofrecen una cara más limpia que las chapas nervadas con fijaciones vistas. Sin embargo, sus amplias superficies planas pueden hacer más visibles la planitud y la alineación de las juntas.
La rigidez es la contrapartida de esa elección. Un proveedor estadounidense de paneles señala que los paneles planos con fijaciones ocultas son menos rígidos que las chapas nervadas con fijaciones vistas. Ese mismo proveedor afirma que una chapa más pesada reduce el riesgo de pandeo y abolladuras. También recomienda una chapa más pesada donde la intemperie es severa o donde los paneles salvan la luz entre montantes o correas. Esa guía utiliza el calibre, una designación estadounidense de chapa. Una propuesta para un proyecto en otro mercado debe indicar directamente el espesor del metal base, junto con la separación entre soportes con la que el proveedor verificó ese espesor.
El espesor de la chapa por sí solo no determina la durabilidad de los paneles metálicos de muro que usan los edificios comerciales: un panel más pesado puede fallar prematuramente si su recubrimiento no es adecuado para el sitio o si sus fijaciones son de un metal incompatible.
Muro barrera o fachada ventilada: cómo el revestimiento gestiona el agua

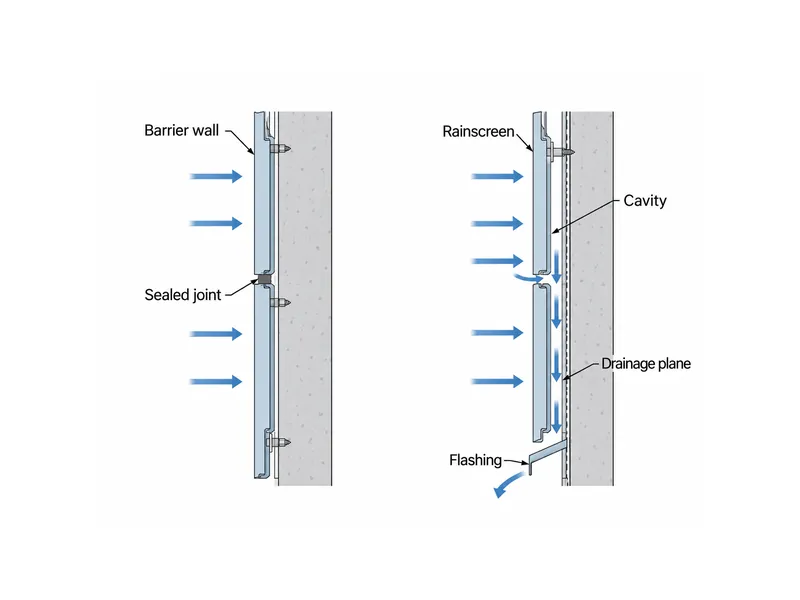

Todo diseño de revestimiento metálico intenta detener el agua en la cara exterior o acepta que parte del agua la atraviese y la drena. Un muro barrera confía en la cara del panel y en juntas selladas para mantener fuera toda el agua de lluvia. Una fachada ventilada deja pasar una cantidad limitada de humedad a través de la piel exterior. Una cámara y un plano de drenaje detrás de los paneles gestionan después ese agua, por lo que en una fachada ventilada la barrera y el babero importan tanto como el propio panel.
Las fachadas ventiladas con presión equilibrada son una variante del enfoque drenado. Añaden respiraderos en cada panel para que la presión de la cámara siga la presión del aire exterior. AAMA 508 es el protocolo de ensayo norteamericano redactado para este tipo de muro.
Las juntas merecen más escrutinio que las caras de los paneles. Los consultores de envolvente citados en la literatura técnica advierten que la cara de un panel metálico puede ser estanca al aire y al agua mientras que sus juntas no lo son. Esa misma literatura desaconseja los diseños sellados en la cara en los que cada junta depende de un sellador, en parte porque las líneas de sellador pueden acumular suciedad que después deja regueros en la fachada. En la sección del muro, identifique qué capa detiene el aire y cuál detiene el agua en cada junta.
El uso del edificio, y no solo el clima, puede cambiar la estrategia frente a la humedad. En interiores con alta humedad, como piscinas y gimnasios, las guías técnicas insisten en dejar que el vapor se mueva hacia el exterior atravesando la barrera de aire y agua para limitar el riesgo de moho. La permeabilidad de la barrera se convierte entonces en una decisión de diseño por derecho propio, así que indique el uso interior antes de fijar el concepto del muro.
Revisar una propuesta de revestimiento metálico comercial capa por capa

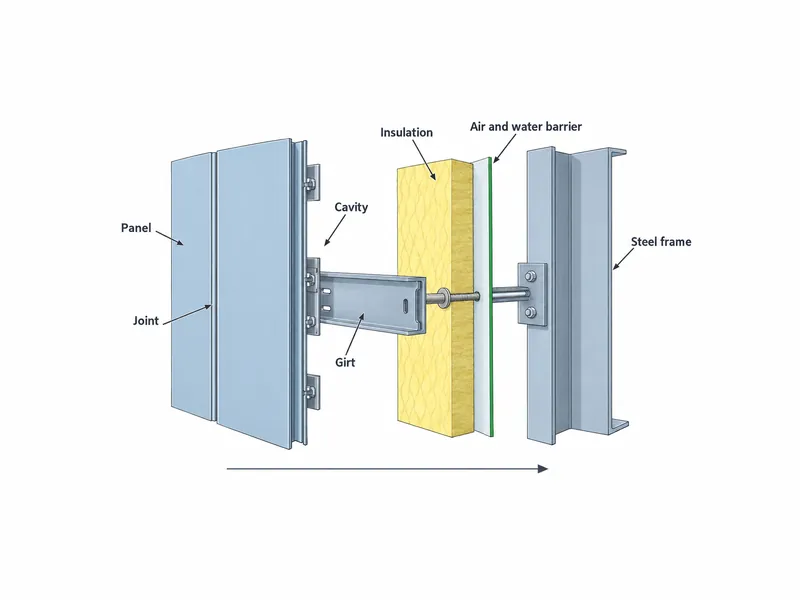

La forma más sencilla de auditar una propuesta de revestimiento es seguir una sección de muro desde la cara exterior hasta el armazón. En cada capa, pregunte qué hace esa capa. Las cuatro verificaciones siguientes siguen ese orden y cada una termina con los documentos que hay que solicitar, porque un plano de sección o un informe de ensayo muestra lo que un folleto no puede.
Panel: categoría, núcleo y recubrimiento
Empiece por fijar la categoría del panel y, en el caso de MCM o IMP, el núcleo. Solicite por escrito el metal base, el sistema de recubrimiento de cada cara y el tipo de núcleo. No deduzca una clasificación de fuego del nombre de la categoría. Los fabricantes venden MCM con núcleos distintos, y la evidencia de fuego corresponde al núcleo y al conjunto concretos que pasaron el ensayo.
Juntas: selladas o drenadas
Cada junta o bien sella el agua fuera o bien la deja drenar, y la propuesta debe indicar cuál de las dos cosas. Solicite los detalles de juntas y remates en esquinas, base del muro, antepecho y todas las aberturas. Después compruebe que la lógica de las juntas coincide con el concepto del muro. Una junta drenada necesita un camino de drenaje y un babero detrás. Una junta sellada necesita un detalle definido de sellador o junta y una expectativa de mantenimiento declarada.
Barreras: dónde se detienen el aire y el agua
Localice la barrera de aire y la barrera de agua en la sección del muro. Después confirme que ambas permanecen continuas en las ventanas, la línea de cubierta y la base del muro. Una configuración habitual de fachada ventilada descrita en la literatura técnica coloca una barrera de aire y agua independiente detrás del aislamiento continuo, el entramado y el revestimiento. En los IMP, MCA considera la función de barrera como parte del sistema de panel. La cuestión de la continuidad se traslada entonces a las transiciones panel-ventana, panel-cubierta y panel-losa. En ambos casos, pregunte al proveedor qué capa actúa como barrera en cada transición y qué transiciones cubre realmente algún informe de ensayo.
Estructura de soporte: puentes térmicos, movimiento y fijaciones

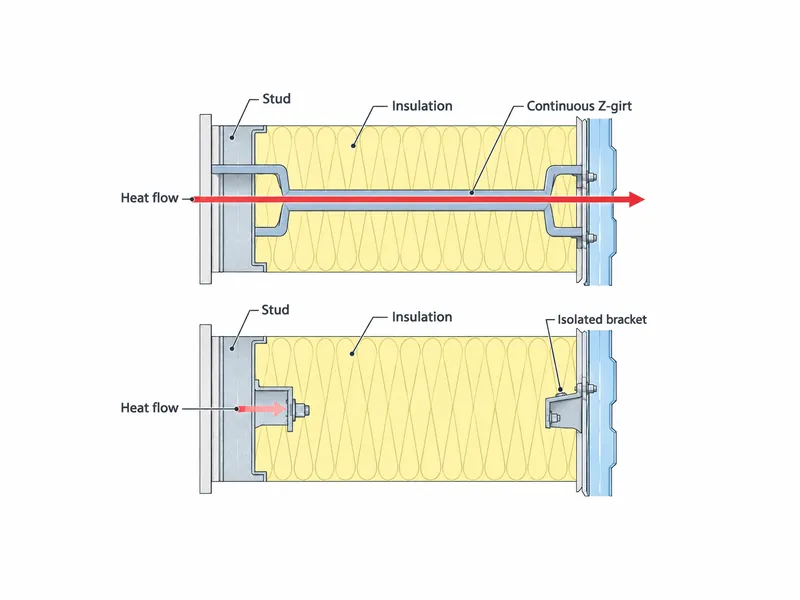

La estructura de soporte puede conducir el calor directamente a través de la capa de aislamiento. Las fuentes técnicas sitúan los puentes térmicos en las fijaciones, las juntas y allí donde se encuentran materiales, y prefieren colocar el aislamiento por fuera de la estructura de soporte. Una fuente técnica señala las correas en Z continuas alineadas con los montantes de respaldo como una mala disposición térmica. Esa misma fuente informa de mejores resultados con sistemas que reducen el soporte a ménsulas aisladas o emplean fijaciones con mejora térmica.
Los clips y las fijaciones también deben hacer frente al movimiento térmico y a la compatibilidad entre metales. Las guías técnicas señalan que los paneles metálicos se mueven con los cambios de temperatura, así que pregunte cómo los clips y las conexiones absorben ese movimiento. MCA advierte que el contacto entre metales distintos puede provocar corrosión galvánica prematura del panel o de la fijación. El proveedor debe confirmar que el material de la fijación es compatible con el panel y su recubrimiento. La disposición de las correas, su separación y los huecos enmarcados corresponden al ingeniero estructural responsable de la estructura de acero y sus componentes de edificios de acero, y los planos del revestimiento deben coincidir con ese diseño.
Exposición al fuego y a la corrosión en el revestimiento metálico comercial
La evidencia de fuego del revestimiento metálico abarca todo el conjunto del muro, no solo la chapa del panel. En los Estados Unidos y otras jurisdicciones cuyas normas remiten a NFPA 285, la Metal Construction Association señala que los muros de paneles metálicos aislados se ensayan según esa norma de fuego a nivel de conjunto. Dentro de ese marco, MCA explica que las variaciones menores en selladores, remates, detalles de ventanas y juntas de un sistema ensayado pueden aceptarse sin repetir el ensayo, mientras que las desviaciones mayores se cubren mediante juicio técnico. El revestimiento de MCM se rige por la misma lógica de ensayo de conjunto donde se aplican esas normas.
Fuera de los Estados Unidos, NFPA 285 es un punto de referencia útil, pero no es un requisito automático. Los proyectos en África, el Sudeste Asiático, Sudamérica o México deben preguntar primero a la autoridad local qué ensayo o clasificación de fuego acepta para muros exteriores. La evidencia del proveedor debe coincidir después con ese requisito y con la combinación exacta de núcleo, aislamiento y barrera que se propone.
El riesgo de corrosión depende de la exposición, la combinación de materiales y el recubrimiento, así que adapte el sistema de recubrimiento a las condiciones del sitio. La literatura técnica registra aleaciones de acero de revestimiento que se oxidaron por completo en relativamente poco tiempo donde la selección de materiales no se ajustaba a las condiciones. En sitios costeros, húmedos o industriales, pregunte qué condiciones de exposición presuponen la declaración de durabilidad o la garantía del recubrimiento del proveedor. Después compruebe si el sitio del proyecto se encuentra dentro de ellas.
Informes de ensayo y aprobaciones para un muro metálico comercial
Un informe de ensayo solo es útil cuando coincide con el conjunto que se va a construir. Los protocolos norteamericanos muestran el tipo de evidencia que hay que solicitar. AAMA 508 se refiere a las fachadas ventiladas con presión equilibrada, y AAMA 509 evalúa por separado las fachadas ventiladas drenadas con ventilación posterior en cuanto a penetración de agua y ventilación. Para los muros barrera, los proveedores pueden disponer de resultados de ensayos como ASTM E331 para la penetración de agua y ASTM E283 para las fugas de aire.
El alcance es la primera línea que hay que leer en cualquier informe. Debe indicar qué combinación de panel, núcleo, junta y barrera se ensayó y qué transiciones se incluyeron. Un informe sobre un núcleo distinto, un perfil de junta distinto o un muro sin huecos de ventana dice poco sobre la fachada de los planos. Cuando el proyecto sigue otro sistema normativo, las mismas preguntas sobre el alcance se aplican a los ensayos que reconoce la autoridad local.
Las afirmaciones sobre energía siguen la misma regla. En los mercados que siguen ASHRAE 90.1, la literatura técnica cita las juntas selladas de los IMP como una vía para cumplir los requisitos de aislamiento continuo. En otros lugares, pregunte cómo la capa de aislamiento permanece continua en correas, aberturas y bordes del muro según el código energético local, y quién lo confirmará.
Elegir el revestimiento metálico de un edificio comercial en orden
Tomar las decisiones en un orden fijo evita que un solo atributo del panel condicione todo el muro. Resuelva primero el concepto del muro, barrera o fachada ventilada, porque fija cómo deben funcionar las juntas y las barreras. Elija después la categoría de panel y, para MCM o IMP, el núcleo que corresponda a la evidencia de fuego que acepta la autoridad local. Compruebe luego la estructura de soporte en cuanto a puentes térmicos y compatibilidad de fijaciones. Compare perfiles y colores al final.
Dejar el perfil y el color para el final mantiene abiertas las cuestiones de barrera y transición mientras el diseño de la fachada aún se está definiendo. En los IMP, la descripción de barrera integrada de MCA cubre lo que el sistema de panel está diseñado para hacer. Las transiciones de ventana, cubierta y base del edificio real siguen necesitando sus propios detalles y cobertura de ensayos antes de que alguien apruebe el revestimiento metálico.
Preguntas frecuentes
¿Necesito una fachada ventilada detrás de los paneles metálicos de muro en un clima húmedo?
Una fachada ventilada no es automática en un clima húmedo. Es uno de los dos conceptos de gestión del agua, y la elección depende de cómo se detallen las juntas, las barreras y el drenaje. La humedad también plantea una cuestión de vapor: en interiores con alta humedad, las guías técnicas favorecen dejar que el vapor se mueva hacia el exterior atravesando la barrera. Pida al diseñador que muestre en la sección del muro dónde drena el agua y hacia dónde debe ir el vapor.
¿Basta con un panel metálico aislado por sí solo o sigo necesitando una barrera de aire y agua independiente?
Que un panel metálico aislado (IMP) necesite una barrera independiente depende del sistema de panel concreto y de sus detalles. MCA considera que la función de barrera forma parte del sistema IMP, pero las transiciones con las ventanas, la cubierta y la base del muro siguen necesitando detalles definidos. Antes de eliminar una capa de barrera independiente, pregunte al proveedor qué transiciones cubren su documentación y sus informes de ensayo.
¿Qué grosor de panel debo especificar para el revestimiento metálico de una nave costera?
Ningún grosor sirve para todas las naves costeras. Elija el grosor, el metal base y el recubrimiento en conjunto en función de la exposición, la separación entre soportes y la planitud que necesite la fachada. En una ubicación costera, la elección del recubrimiento y la compatibilidad de las fijaciones merecen tanta atención como el grosor de la chapa, porque MCA advierte de que los metales distintos en contacto pueden corroerse prematuramente. Pida el grosor del metal base, el sistema de recubrimiento y la luz que el proveedor haya verificado para el panel.
¿Qué opción presenta menos riesgo en una fachada comercial: los paneles con fijaciones vistas o los de fijaciones ocultas?
Ningún tipo de fijación presenta menos riesgo en todos los casos; el riesgo se sitúa en puntos distintos. Con paneles planos de fijaciones ocultas, la incógnita es si la chapa es lo bastante pesada para que la luz se mantenga plana; un proveedor estadounidense de paneles relaciona el pandeo y las abolladuras con el peso de la chapa y la luz. Con cualquiera de los dos tipos, pida la especificación de las fijaciones y su compatibilidad con el recubrimiento del panel.
¿Cómo limito los puentes térmicos a través de las correas en un edificio comercial con estructura de acero?
Los puentes térmicos a través de las correas se reducen cuando el aislamiento queda por fuera de la estructura de soporte y son menos las trayectorias metálicas continuas que lo atraviesan. En la sección del muro, compruebe si las correas o los clips atraviesan directamente la capa de aislamiento y pregunte al proveedor qué disposición de soportes o fijaciones propone. Coordine cualquier cambio en la disposición de las correas con el ingeniero estructural de la estructura de acero.
