Un nombre de perfil como “panel R” o “panel liso” en una cotización no basta para comparar paneles metálicos para muros comerciales. El rendimiento depende de la geometría de nervios, el ancho útil, el método de fijación, el metal base, el recubrimiento y la composición del muro detrás de la lámina. Para propietarios y contratistas que planifican edificios metálicos comerciales como almacenes, locales comerciales o instalaciones industriales ligeras, esas variables también determinan el mantenimiento. Definen cómo responde el muro en un sitio costero y qué documentos de ensayo puede pedir una autoridad local. Esta guía desglosa las variables y enumera lo que hay que confirmar con el proveedor y el ingeniero local antes de aprobar el paquete de muros.
El precio, el diseño estructural de la estructura de soporte del muro y la cubierta quedan fuera del alcance de este artículo. Cada uno depende de las cargas del proyecto, los códigos locales y una cotización específica, y una etiqueta de panel no puede resolver ninguno de ellos.
Por qué el nombre del perfil del panel no es una especificación
El nombre del perfil identifica la familia de paneles, pero las dimensiones, la fijación y el recubrimiento que determinan el rendimiento del muro figuran en el plano del panel y la ficha técnica del proveedor. Los perfiles de paneles para muros difieren en la forma de los nervios, la separación entre nervios y el ancho útil. Los proveedores también pueden fabricar la misma familia con distintos metales y recubrimientos. Por lo tanto, dos cotizaciones que digan “panel de muro con nervios” pueden describir muros con aspecto, necesidades de mantenimiento y comportamiento frente a la corrosión diferentes.
El ancho útil cambia el trabajo sin cambiar el nombre. Los paneles con fijación oculta suelen tener un ancho útil menor que los paneles con fijación vista, por lo que la misma superficie de muro requiere más paneles y más traslapes laterales. Los sistemas con fijación oculta también tienden a costar más, así que defina el método de fijación antes de comparar precios.
Antes de comparar dos ofertas línea por línea, solicite a cada proveedor un plano o una ficha técnica que indique:
- la geometría del perfil, incluida la altura de nervio y la separación entre nervios
- el ancho útil después de los traslapes laterales
- si las fijaciones quedan vistas a través de la cara o ocultas detrás de ella
- el metal base y el sistema de recubrimiento en la cara exterior y en cualquier revestimiento interior
Con estos cuatro puntos por escrito, el comprador puede comparar las ofertas sobre la misma base. Luego, el ingeniero local puede verificar el panel frente a la estructura de soporte del muro y la carga de viento de diseño.

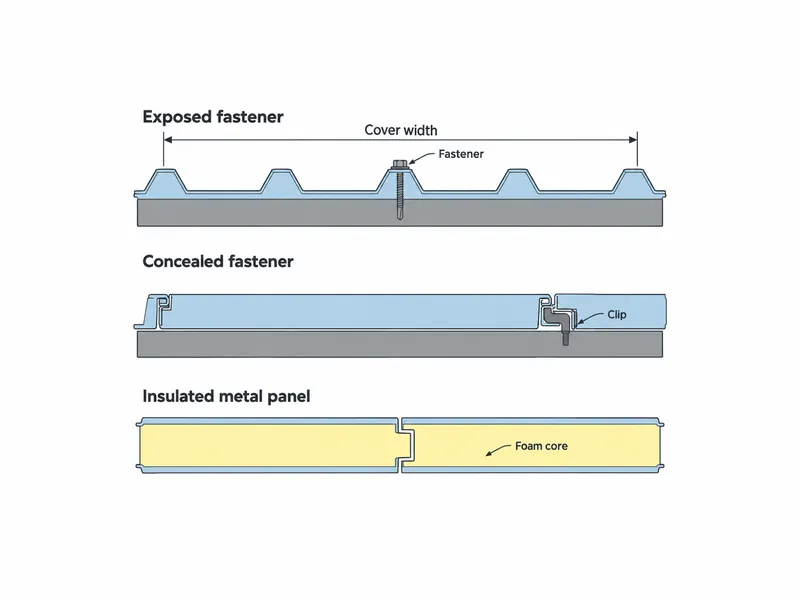

Principales tipos de paneles de muro exterior comerciales y sus usos típicos
Los paneles de muro exterior comerciales suelen agruparse en paneles con fijación vista, paneles con fijación oculta y paneles aislantes metálicos, con los paneles compuestos como otra categoría de fachada. Esta agrupación es una convención en la literatura de fabricantes y del sector, no una norma formal, y los grupos se solapan: un panel aislante también tiene un método de fijación. Los fabricantes orientan estos sistemas a almacenes, plantas de fabricación, escuelas, tiendas minoristas, centros comerciales y restaurantes. El uso del edificio por sí solo rara vez determina el tipo; el presupuesto, la apariencia, las necesidades de aislamiento y el acceso para mantenimiento suelen ser los factores decisivos.
| Tipo de panel | Visibilidad de la fijación | Posición típica de costo | Tendencia del ancho útil | Enfoque principal del mantenimiento | Aislamiento |
|---|---|---|---|---|---|
| Panel con fijación vista | Cabezas de fijación visibles en la cara | Por lo general, la opción de menor costo | Mayor | Fijaciones y arandelas de sellado | No forma parte del panel; se decide por separado |
| Panel con fijación oculta | Clips o fijaciones ocultos detrás de la cara | Por lo general, cuesta más que los paneles con fijación vista | Menor | Planicidad de la cara, las juntas y los remates | No forma parte del panel; se decide por separado |
| Panel aislante metálico | Depende del diseño de la junta del panel | Depende del núcleo y el espesor; confírmelo en la cotización | Depende del producto | Juntas, remates y penetraciones | Integrado en el núcleo del panel |
La tabla sirve como primer filtro. Un muro que debe mantener una temperatura interior controlada apunta primero a la decisión sobre el aislamiento. Una cara arquitectónica limpia apunta a la fijación oculta. Un muro funcional con presupuesto ajustado apunta a la fijación vista.

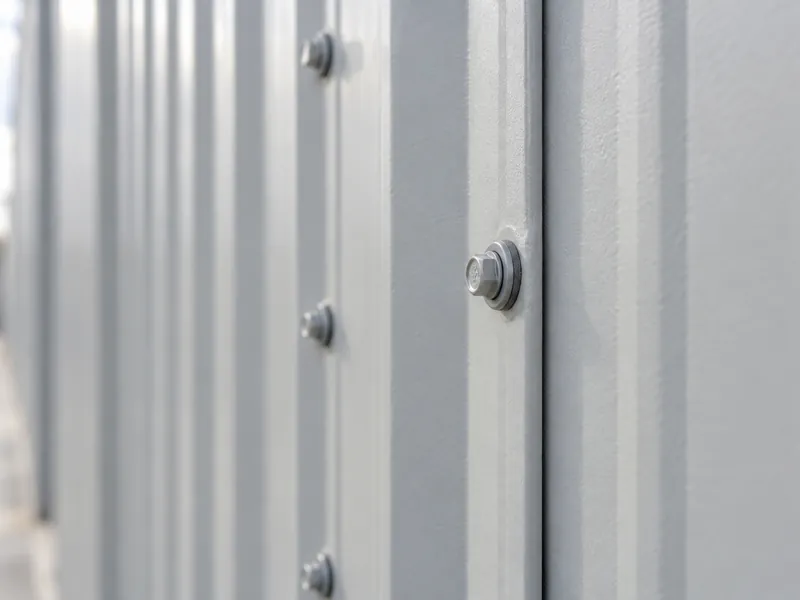

Paneles con fijación vista
Los paneles con fijación vista suelen ser la opción más económica para muros metálicos. Los paneles se traslapan entre sí y se atornillan a través de la cara a la estructura de soporte. Las cabezas de fijación visibles son adecuadas para almacenes, talleres y muros de servicio, donde el costo y la rapidez importan más que la apariencia.
La carga de mantenimiento recae en los puntos de fijación. Una arandela sella cada fijación, y el propietario inspecciona el estado de las arandelas y el apriete de las fijaciones durante la vida útil del muro. Al comparar ofertas con fijación vista, pregunte qué tipo de fijación y arandela ofrece el proveedor y cómo se adapta a la exposición del sitio.
Paneles con fijación oculta
Los paneles con fijación oculta esconden los clips o tornillos detrás de la cara del panel. El resultado es una elevación más plana y limpia, sin mantenimiento de arandelas en los puntos de fijación. La contrapartida es el costo: los sistemas con fijación oculta generalmente cuestan más que los paneles con fijación vista.
Las caras lisas también hacen que el pandeo sea más fácil de ver. La Metal Construction Association describe el pandeo como ondulaciones visibles en las zonas planas de los paneles metálicos de techo y muro. Señala que ningún fabricante, taller de fabricación o instalador puede garantizar su prevención total, y que la atención a la producción, la selección de materiales, el diseño del panel y las prácticas de instalación puede reducir esa tendencia. En una fachada comercial o de oficinas, acuerden de antemano cómo evaluar la planicidad, para que la cuestión no se convierta en una disputa en la entrega.
Paneles aislantes metálicos
Los paneles aislantes metálicos combinan la piel exterior, el aislamiento y la cara interior en un solo producto fabricado en fábrica. La Metal Construction Association describe un panel aislante metálico como un núcleo rígido de espuma plástica aislante intercalado entre dos láminas de caras metálicas recubiertas.
La variable decisiva es si el edificio necesita condiciones interiores controladas, como un local comercial climatizado o un almacén sensible a la temperatura. Si es así, elegir entre un panel aislante y un panel de una sola piel cambia la composición del muro, la secuencia de instalación y los documentos de fuego que necesitará el proyecto. Con un panel de una sola piel, el aislamiento para edificios metálicos pasa a ser una elección aparte en el diseño del muro.
Materiales y recubrimientos para paneles de muro exterior de edificios comerciales
El acero y el aluminio son los metales base habituales de los paneles de muro comerciales, y un panel de acero depende de su recubrimiento aplicado en fábrica para protegerse de la intemperie. El zinc y el cobre también aparecen en muros comerciales, a menudo sin acabado para que se forme una pátina natural. El aluminio recibe anodizado o pintura, mientras que los paneles de acero suelen llegar pintados.
La elección del recubrimiento es una decisión independiente del perfil del panel. Los fabricantes de paneles suelen describir los recubrimientos PVDF como la opción de mayor rendimiento para caras exteriores expuestas. La cotización debe indicar el sistema de recubrimiento de la cara exterior y de cualquier liner interior. Lea la garantía del recubrimiento para saber qué cubre y qué condiciones de exposición excluye; la duración destacada dice poco por sí sola.

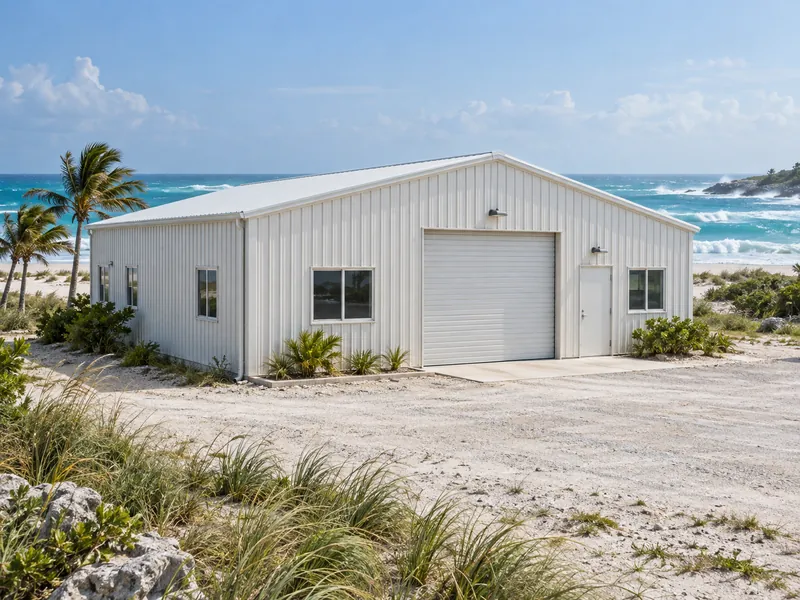

Los sitios costeros y otros sitios corrosivos requieren una evaluación aparte, porque las guías publicadas no coinciden en una única respuesta. Un enfoque utiliza paneles de aluminio; otro usa paneles de acero pintados con fijaciones de acero inoxidable. Tres datos deciden entre ambos: la categoría de exposición que asigne el ingeniero local, el sistema de recubrimiento metálico y pintura ofrecido, y el material de las fijaciones. Un sitio cercano a la costa en África Occidental o el Sudeste Asiático enfrenta una exposición distinta de la de un parque logístico del interior. Una evaluación hecha para otro proyecto no se traslada a este.
En los paneles de acero, la corrosión tiende a comenzar en los bordes de corte y los puntos de fijación, y la calidad de la instalación influye mucho en ella. Pregunte al proveedor cómo corta los paneles y trata los bordes de corte, y asegúrese de que el instalador siga las instrucciones de fijación del proveedor. Estas verificaciones son más importantes en sitios húmedos o con alta carga salina.
Los paneles de acero y aluminio pueden reciclarse al final de su vida útil. El contenido reciclado varía según el producto, así que tome esa cifra de la propia declaración del proveedor.

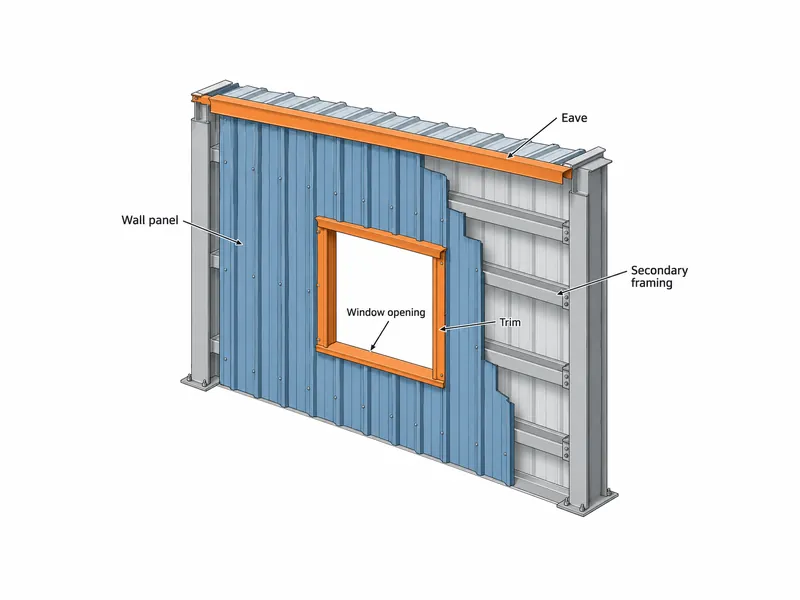

Cómo se integran los sistemas de muros de edificios metálicos comerciales
Un sistema de muro para edificios metálicos comerciales es el panel más la estructura de soporte a la que se fija, los remates en cada borde y abertura, y la estrategia de aislamiento. Un panel elegido de forma aislada de los demás componentes de edificios metálicos preingenierizados puede causar problemas en esas interfaces. Los paneles metálicos son livianos y su instalación se ve menos afectada por el clima, pero esas ventajas solo se mantienen cuando el panel, la estructura de soporte y los remates se diseñan como un conjunto único.
La orientación del panel es la primera interfaz que hay que definir. Los paneles pueden colocarse en vertical o, para muchos perfiles, en horizontal; muchos perfiles con fijación oculta permiten ambas orientaciones, aunque no todos. La elección modifica la disposición de la estructura secundaria que debe prever el diseñador estructural. En un edificio metálico preingenierizado, esa disposición forma parte del diseño del edificio, por lo que conviene fijar la orientación del panel antes de detallar la estructura de soporte.
Los remates son el punto donde convergen la gestión del agua y la apariencia. Los remates para edificios metálicos se conforman doblando chapa de acero con recubrimiento de color y cierran el muro en ventanas, puertas y aleros. Las aberturas añadidas tarde en el diseño suelen implicar remates adicionales y paneles cortados en obra, y cada corte en obra es otro borde de corte que hay que proteger.
La decisión sobre el aislamiento se relaciona con el tipo de panel. Un panel aislante incorpora su propio núcleo y diseño de junta, mientras que un panel de una sola piel deja el aislamiento como una decisión de diseño aparte. Cualquiera de las dos opciones funciona si el plano del muro muestra la composición completa, de modo que el ingeniero local pueda verificar los requisitos de fuego contra el conjunto real.
Documentos que solicitar antes de pedir paneles metálicos para muros comerciales
Los documentos del proveedor, no su folleto, permiten al comprador y al ingeniero local confirmar que un panel de muro comercial es adecuado para el proyecto. Esto es especialmente importante cuando los paneles provienen de un proveedor extranjero. El código local del proyecto determina qué ensayos e informes acepta, independientemente de lo que use el mercado de origen del proveedor.
Referencias de ensayos de materiales y desempeño
Una especificación típica de panel de muro metálico en EE. UU. hace referencia a ASTM A653 para chapa de acero galvanizado, ASTM A792 para chapa de acero recubierta de aluminio-zinc y ASTM B209 para chapa de aluminio. También cita ASTM E283 para la infiltración de aire, ASTM E331 para la penetración de agua y ASTM E1592 para el desempeño estructural del revestimiento de chapa metálica. Para el comportamiento frente al fuego, incluye UL 263 y ASTM E84. Un proyecto fuera de Estados Unidos puede usar estas referencias como lista de verificación de categorías. Pregunte al proveedor qué norma sigue cada documento y luego pida al ingeniero local que confirme que el código local la acepta.
Informes de ensayo de fuego para paneles aislantes metálicos
Un informe de ensayo de fuego se aplica al conjunto de muro que se ensayó. La tarea del comprador es verificar que la composición ensayada coincida con el muro que construirá el contratista. Según la Metal Construction Association, algunos sistemas de muro con panel aislante metálico se han ensayado conforme a NFPA 285, una norma estadounidense de ensayo de fuego para conjuntos de muros exteriores. Que un proyecto necesite ese ensayo, o uno equivalente, depende del código aplicable al conjunto de muro específico. La autoridad local toma esa decisión.
Cuando el muro previsto difiere del conjunto ensayado, alguien debe evaluar la diferencia; nadie debe dar por sentado que es aceptable. En la práctica estadounidense, se han usado juicios de ingeniería para evaluar variaciones respecto de un sistema ensayado. El funcionario de construcción o la autoridad competente decide en cada proyecto si los acepta. Por lo tanto, un comprador fuera de Estados Unidos debe tratar el informe como evidencia para que la autoridad local de incendios la revise. El informe no es una aprobación en sí mismo.
Preguntas que conviene enviar al proveedor antes de hacer el pedido:
- ¿Qué norma sigue cada documento de materiales, aire, agua, estructura y fuego, y para qué espesor de panel y núcleo?
- ¿Coincide el conjunto de muro ensayado con el panel, la junta, los remates y la composición de aislamiento previstos?
- Cuando la composición del proyecto difiere, ¿qué documento de evaluación de esa diferencia está disponible?
- ¿Qué cubre la garantía del recubrimiento y qué condiciones de exposición excluye?
Elección de paneles metálicos para muros comerciales según la especificación
La exposición del sitio y la necesidad de condiciones interiores controladas pueden descartar por completo una opción de panel. Defina ambas con el ingeniero local antes de comparar perfiles. La comparación entre ofertas puede pasar entonces a los planos: geometría del perfil, ancho útil, fijación, recubrimiento en cada cara y la composición completa del muro. Después vienen la orientación del panel y los remates, porque ambos influyen en la estructura secundaria y en los detalles de las aberturas de un edificio de acero.
Una cotización cuyos documentos no puedan mostrar el perfil, el ancho útil, el sistema de recubrimiento y la composición de muro ensayada aún no ha especificado sus paneles metálicos para muros comerciales.
Preguntas frecuentes
¿Son mejores los paneles de muro con fijación vista o con fijación oculta para un edificio comercial cerca de la costa?
Ningún método de sujeción resuelve por sí solo la cuestión costera. El desempeño en zonas costeras depende principalmente del metal base, del sistema de recubrimiento y del material de los sujetadores. Los paneles con fijación vista añaden mantenimiento en cada sujetador y arandela; los sistemas de fijación oculta eliminan esa tarea, pero siguen teniendo bordes cortados y remates que proteger. Deje que el ingeniero local defina la exposición y pida al proveedor que indique el metal del panel, el recubrimiento y el tipo de sujeción para ella.
¿Se pueden instalar horizontalmente los paneles metálicos de pared en un edificio de acero preingenierizado?
La instalación horizontal es posible con muchos perfiles de panel, pero no con todos. Confirme que el perfil elegido sea apto para colocación horizontal y disponga la estructura secundaria en consecuencia. Decidir la orientación antes de iniciar el diseño de la estructura evita rediseños posteriores.
¿Qué calibre deben tener los paneles metálicos de pared comerciales?
Ningún calibre sirve para todas las paredes comerciales. El espesor del panel es una decisión de diseño del proyecto. Pida al proveedor que indique el espesor en el plano del panel y lo respalde con datos publicados para el perfil elegido. Después, el ingeniero local revisa esos datos y confirma el espesor.
¿Cuánto duran los paneles metálicos de pared comerciales?
La vida útil depende del sistema de recubrimiento, de la exposición del sitio y de la calidad de la instalación, por lo que no hay una cifra única aplicable a todos los proyectos. El tratamiento de bordes cortados y una sujeción correcta pesan tanto como el propio panel. Las condiciones de la garantía del recubrimiento son una guía más útil que una afirmación general sobre la durabilidad.
¿Qué debe verificar un comprador antes de pedir paneles metálicos de pared a un proveedor extranjero?
Un pedido en el extranjero requiere dos verificaciones: los planos y documentos de ensayo del proveedor deben coincidir con el muro proyectado, y el código local debe aceptar las normas que siguen esos documentos. El mercado de origen del proveedor no resuelve el segundo punto. Envíe el conjunto completo, incluida la cobertura de ensayo de fuego para la composición real del sistema, al ingeniero local y a la autoridad competente en materia de incendios antes de que siga adelante el pedido.
Further Reading
- Paneles metálicos aislados y NFPA 285 — Metal Construction Association, resumen de informe técnico. Explica que los resultados de los ensayos de fuego se aplican al sistema de muro de panel aislado ensayado y que las variaciones se evalúan proyecto por proyecto; redactado para la práctica en EE. UU.
- Pandeo en sistemas de techo y pared metálicos — Metal Construction Association, boletín técnico. Define el pandeo y explica por qué puede reducirse, pero no evitarse por completo, en las superficies planas de los paneles.
