Una tabla de tamaños de hangares para aeronaves solo es útil cuando cada fila nombra un edificio real e indica tanto su huella en planta como su hueco de puerta, en pies y en metros. Una clase de envergadura por sí sola no permite saber si una aeronave cabrá. La tabla siguiente utiliza hangares aeroportuarios publicados y convierte todas las cifras al sistema métrico. Después comprueba el tamaño del edificio, la superficie útil y el hueco de puerta uno por uno. Hágalo antes de consultar una guía de diseño de hangares para aeronaves o de redactar un pliego estructural.
Cada fila describe las dimensiones nominales de un aeropuerto. Ninguna de ellas es un tamaño recomendado, un rango típico ni un estándar para ninguna región. La aseguradora, el operador del aeropuerto, la autoridad local y el ingeniero del proyecto determinan las holguras, la protección contra incendios y el diseño estructural reales de cada proyecto. Este artículo no trata de precios de hangares, cargas de grúas ni ventilación.
Qué determina el tamaño de un hangar para aeronaves: envergadura, altura de cola y longitud

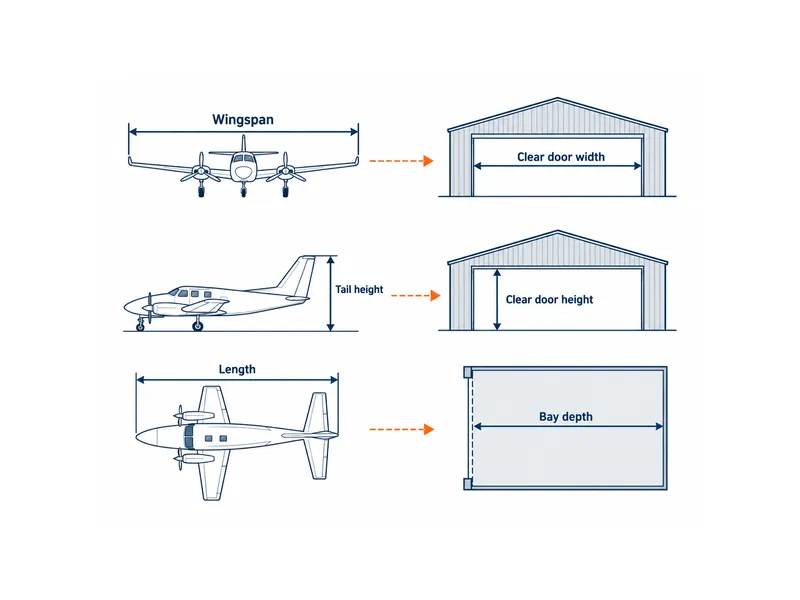

Tres dimensiones de la aeronave determinan el tamaño del hangar. La envergadura fija la anchura libre de puerta mínima, la altura de cola fija la altura libre de puerta y la holgura hasta la cubierta, y la longitud total fija la profundidad de nave. Convertir esas dimensiones de la aeronave en dimensiones del edificio es un paso de planificación, no una regla publicada. A cada cifra hay que añadirle además la holgura que adopte el proyecto.
El sistema Airplane Design Group (ADG) de la FAA es una forma rápida de encuadrar las aeronaves antes de que nadie dibuje un hangar. Procede de la FAA Advisory Circular 150/5300-13 y SKYbrary lo resume. Cada aeronave se asigna a un grupo por su envergadura o su altura de cola, la que resulte más restrictiva. La puerta del hangar también debe salvar ambas dimensiones, así que localice el grupo de la aeronave más grande que prevea alojar y consulte ambos límites.
| ADG | Envergadura, pies (m) | Altura de cola, pies (m) |
|---|---|---|
| I | menos de 49 (15) | menos de 20 (6.1) |
| II | de 49 a menos de 79 (de 15 a 24) | de 20 a menos de 30 (de 6.1 a 9.1) |
| III | de 79 a menos de 118 (de 24 a 36) | de 30 a menos de 45 (de 9.1 a 13.7) |
| IV | de 118 a menos de 171 (de 36 a 52) | de 45 a menos de 60 (de 13.7 a 18.3) |
| V | de 171 a menos de 214 (de 52 a 65) | de 60 a menos de 66 (de 18.3 a 20.1) |
| VI | de 214 a menos de 262 (de 65 a 80) | de 66 a menos de 80 (de 20.1 a 24.4) |
El ADG es una clasificación de diseño aeroportuario y da límites de aeronaves, no tamaños de hangar. Úsela para acotar el problema. Después tome la envergadura, la altura de cola y la longitud exactas de los datos de planificación del fabricante para la variante que realmente va a alojar. Una variante alargada es más larga que su modelo base. En proyectos fuera de los Estados Unidos, consulte la clasificación de aeronaves de la autoridad de aviación civil local en lugar de dar por hecho que se aplican los grupos de la FAA.

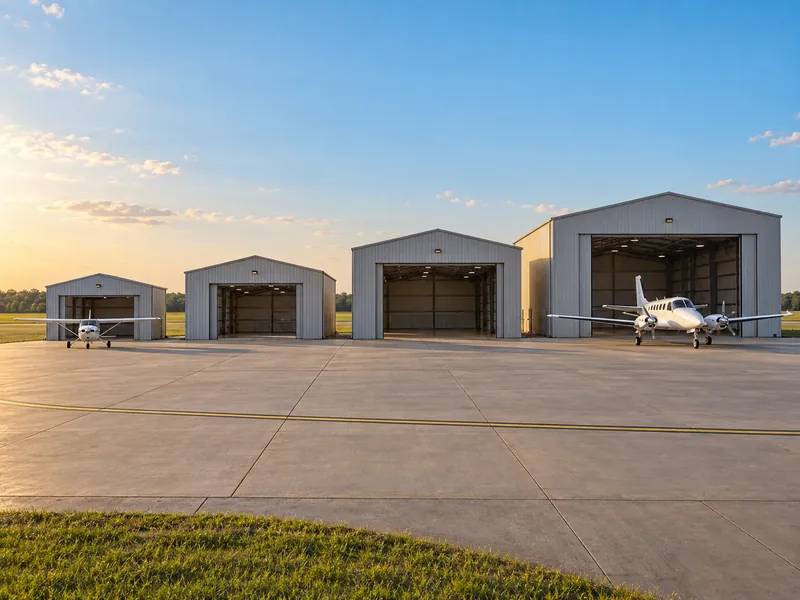

Tamaño de hangares para aeronaves en metros y pies: ejemplos publicados de aeropuertos
Los listados aeroportuarios publicados muestran que cada unidad de hangar tiene en realidad tres cifras: una huella en planta total, un hueco de puerta y, en los hangares en T, una superficie de suelo que no es rectangular. La tabla reúne cifras nominales del St. Clair County Airport (PLR) y de los planos de hangares en T de la City of Boulder, Colorado. Las conversiones usan 1 ft = 0.3048 m y 1 sq ft = 0.0929 m². Una celda de puerta en blanco significa que la fuente no publicó el tamaño de la puerta.
| Fuente | Tipo de hangar | Tamaño nominal, pies | Tamaño nominal, m | Hueco de puerta An × Al, pies | Hueco de puerta An × Al, m |
|---|---|---|---|---|---|
| PLR | Hangar en T anidado | 45 de ancho × 33 a 38 de profundidad | 13.7 × 10.1 a 11.6 | 45 × 13.5 | 13.7 × 4.1 |
| PLR | Hangar de planta rectangular adosado | 48 de ancho × 40 de profundidad | 14.6 × 12.2 | 44 × 12, o 44 × 14 | 13.4 × 3.7, o 13.4 × 4.3 |
| PLR | Hangar de planta rectangular exento | 60 de ancho × 50 de profundidad | 18.3 × 15.2 | 50 × 14 | 15.2 × 4.3 |
| PLR | Hangar corporativo doble | 78 de ancho × 74 de profundidad | 23.8 × 22.6 | 68 × 19 | 20.7 × 5.8 |
| PLR | Hangar corporativo de gran tamaño | de 80 a 100 de ancho × de 60 a 100 de profundidad | de 24.4 a 30.5 × de 18.3 a 30.5 | 80 × 18 hasta 63 × 15 | 24.4 × 5.5 hasta 19.2 × 4.6 |
| Roca | Hangar en T, Grupo 1 | En forma de T, 40.5 de anchura total × 32.5 de profundidad total; 974 pies cuadrados | 12.3 × 9.9; 90.5 m² | ||
| Roca | Hangar en T, Grupo 3 | En forma de T, 40.25 de anchura en el lado de la puerta × 44.7 de profundidad; 1,336 pies cuadrados | 12.3 × 13.6; 124.1 m² |
Un hangar en T anidado con una puerta de 13.7 m y un hangar corporativo doble con una puerta de 20.7 m albergan aeronaves muy distintas. Ambas son cifras nominales de un único aeropuerto. Ninguna de las dos fuentes indica dimensiones interiores libres. Antes de comprobar si la aeronave cabe, hay que suponer que el espesor de los muros, la estructura de la puerta y los posibles bolsillos de puerta se descuentan del tamaño nominal.
La superficie bruta y la superficie útil también difieren en los documentos de planificación formales. La guía de hangares agrupados por misión de abril de 2025 de la U.S. Air National Guard incluye el espesor de los muros de la nave, la puerta del hangar y los bolsillos de puerta dentro de cada superficie bruta autorizada. Con ese criterio, su dique de mantenimiento para aeronaves pequeñas tiene 20,000 pies cuadrados brutos (unos 1,860 m²). Su dique grande tiene 36,500 pies cuadrados brutos (unos 3,390 m²). Son valores de programación militar que muestran la escala de una nave de mantenimiento, no una referencia civil.
Dimensiones de hangares para aeronaves: tamaño del edificio, superficie útil y hueco de puerta
El tamaño del edificio, la superficie útil del suelo y el hueco de puerta son tres comprobaciones independientes, y un hangar puede superar una y fallar otra. Una tabla de tamaños que solo indique anchura × longitud responde únicamente a la primera.

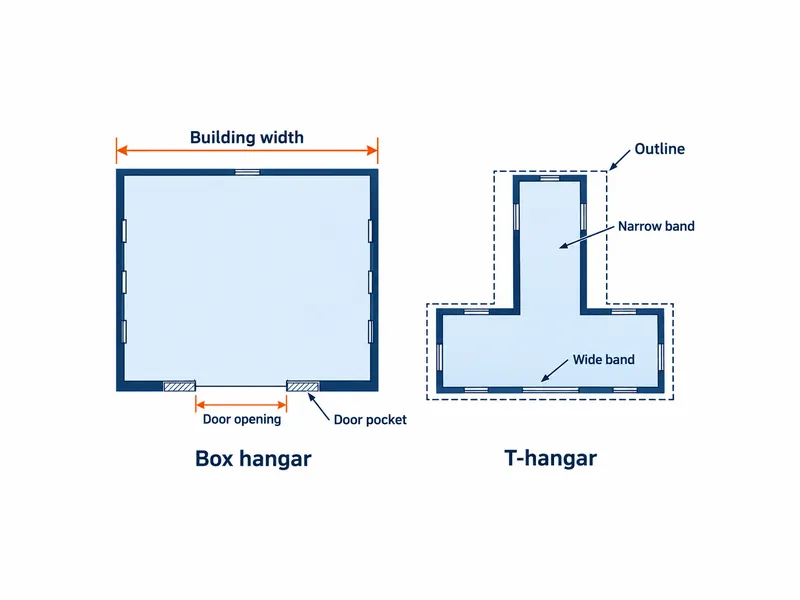

Los huecos de puerta publicados de PLR son más estrechos que los edificios que hay detrás. El hangar de planta rectangular exento mide 60 pies (18.3 m) de ancho con una puerta de 50 pies (15.2 m). Ese edificio es 10 pies (unos 3 m) más ancho que su puerta publicada. La unidad corporativa doble mide 78 pies (23.8 m) de ancho con una puerta de 68 pies (20.7 m). Por tanto, la envergadura se compara con la puerta, no con la anchura del edificio. Confirme primero la anchura libre de puerta, reste la holgura lateral que adopte su proyecto y solo entonces compare lo que queda con la envergadura.
La superficie de un hangar en T es menor de lo que sugiere su rectángulo exterior. La unidad del Grupo 1 de Boulder mide 40 pies 6 pulgadas por 32 pies 6 pulgadas en total, lo que como rectángulo serían 1,316 pies cuadrados (122.3 m²). La superficie publicada es de 974 pies cuadrados (90.5 m²), aproximadamente una cuarta parte menos. El Grupo 3 muestra casi la misma proporción: 1,336 pies cuadrados frente a un contorno de 40 pies 3 pulgadas por 44 pies 8 pulgadas, de unos 1,798 pies cuadrados. Una unidad en forma de T es ancha en una franja y estrecha en el resto. La comprobación real es si las alas de la aeronave quedan dentro de la franja ancha, no si la profundidad total parece adecuada.
Compruebe el conjunto de dimensiones de un hangar en este orden:
- Compare la anchura libre de puerta con la envergadura más la holgura lateral que adopte su proyecto.
- Compare la altura libre de puerta con la altura de cola (o el punto más alto de la aeronave) más la holgura vertical que adopte su proyecto.
- Compare la profundidad útil y la forma en planta con la longitud de la aeronave y con la posición real de las alas y la cola, especialmente en hangares en T.
- Señale los obstáculos interiores, como columnas, postes, bolsillos de puerta y zonas de equipos, antes de dar una nave por libre.
Ejemplo práctico: comprobación de una puerta frente a la envergadura y la holgura supuesta

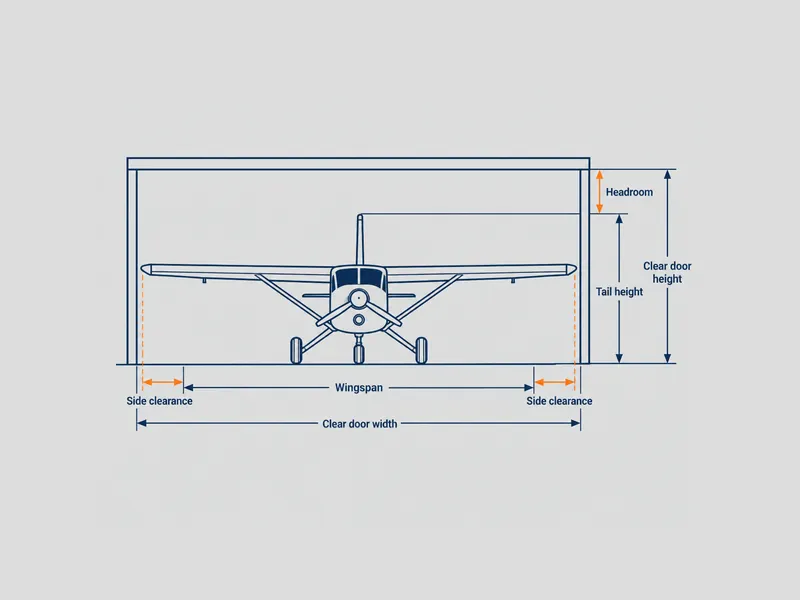

Comprobar la anchura de la puerta es sencillo una vez elegida una holgura: la anchura libre de puerta necesaria es la envergadura más la holgura a cada lado. Todos los valores siguientes son supuestos elegidos para mostrar el método. No proceden de ninguna fuente ni son valores del sector. La holgura real la fijan su aseguradora, el operador del aeropuerto y el ingeniero. El ejemplo contempla una aeronave que entra en línea recta, sin giros, maniobras de remolque ni trabajos de mantenimiento.
- Anchura: una envergadura supuesta de 11.0 m más una holgura supuesta de 1.0 m a cada lado da una anchura libre de puerta de 13.0 m (42.7 pies).
- Altura: una altura de cola supuesta de 2.7 m más una holgura vertical supuesta de 0.5 m da una altura libre de puerta de 3.2 m (10.5 pies).
- Profundidad: una longitud supuesta de 8.5 m más una holgura supuesta de 1.0 m en el morro y en la cola da una profundidad útil de 10.5 m (34.4 pies).
Frente a los ejemplos publicados, la anchura y la altura cumplen sobre el papel, pero la profundidad queda ajustada en el hangar en T. La puerta del hangar en T anidado de PLR mide 13.7 m × 4.1 m (45 pies × 13 pies 6 pulgadas). Eso deja 0.7 m de anchura y 0.9 m de altura por encima del requisito supuesto. Su profundidad nominal de 10.1 a 11.6 m solo cumple 10.5 m en el extremo más profundo del intervalo. La puerta de 44 pies (13.4 m) del hangar rectangular contiguo deja 0.4 m de anchura, y su profundidad de 40 pies (12.2 m) cumple el requisito. Todas estas son cifras nominales, por lo que cada margen debe verificarse de nuevo frente a las dimensiones interiores libres.
En este ejemplo, la restricción más estricta frente a la fila del hangar en T es la profundidad, no la anchura de puerta. Por eso, una tabla que solo enumere anchuras de puerta puede inducir a error. Si está planificando un nuevo edificio de acero en lugar de alquilar una unidad, puede introducir los mismos datos en un planificador de dimensiones de edificio para una primera estimación. Sus resultados son valores de planificación que aún requieren diseño estructural, por ejemplo como parte de un diseño de edificio metálico prefabricado.
Altura libre, aeronaves futuras y verificaciones normativas antes de fijar el tamaño del hangar

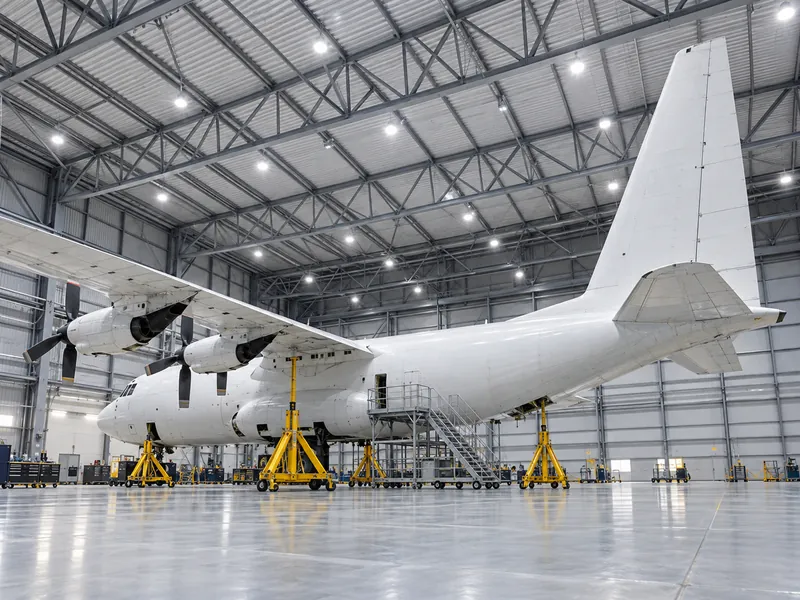

Un hangar de mantenimiento puede necesitar más altura que un hangar de estacionamiento con la misma superficie en planta, porque la aeronave se eleva durante algunos trabajos. Las directrices de planificación de la U.S. Air National Guard de abril de 2025 ofrecen un ejemplo. La altura libre interior de su hangar de mantenimiento para el C-130 es la altura de la aeronave sobre gatos más un margen superior de 10 pies (3.05 m). Se trata de un requisito militar para un tipo de aeronave, no de una norma civil. El método se traslada a los hangares de mantenimiento de aeronaves civiles. Parta de la altura sobre gatos que confirme su equipo de mantenimiento, no de la altura de cola estática.
Las aeronaves futuras deben formar parte de la decisión de tamaño desde el principio. Esas mismas directrices de la Air National Guard buscan hangares que se adapten a los cambios de misión sin modificar la nave del hangar. También piden que un hangar diseñado para una variante de un avión de transporte admita su versión alargada. Un operador civil puede aplicar el mismo criterio. Dimensione la puerta y la nave para la aeronave más grande que prevea de forma realista a lo largo de la vida útil del edificio, y registre esa elección en el pliego de diseño.
Defina el tipo de puerta antes de calcular la estructura, y haga que los proveedores del edificio y de la puerta acuerden lo que necesita el hueco. Para las puertas correderas horizontales, un artículo técnico de un proveedor de puertas de hangar en Metal Architecture describe ese intercambio. El fabricante del edificio suministra los datos de carga de cubierta y flecha para el hueco de puerta. El fabricante de la puerta los utiliza para seleccionar los rodillos guía superiores. Si la cubierta se mueve más de lo que permiten esos rodillos, la puerta puede levantarse de sus carriles inferiores o atascarse. Esa fuente abarca únicamente las puertas correderas horizontales. Para puertas plegables, hidráulicas u otros tipos, pregunte al proveedor de puertas qué datos del edificio necesita antes de fijar el tamaño del hangar.
La protección contra incendios puede cambiar con el tamaño del hangar allí donde se adopte la NFPA 409, porque la altura de puerta y la superficie de piso del hangar influyen en el grupo de protección contra incendios. Los grupos del sector han descrito de forma distinta los cambios de las ediciones recientes. Confirme la edición y sus umbrales con la autoridad competente y no se base en una cifra citada de segunda mano. Los proyectos en África, el Sudeste Asiático o América Latina deben confirmar primero qué código contra incendios aplica la autoridad local.
Cómo leer una tabla de tamaños de hangares para aeronaves en el orden correcto
Lea cualquier tabla de tamaños de hangares para aeronaves partiendo de la aeronave. Primero fije la aeronave más grande actual o prevista y su envergadura, altura de cola y longitud. Después conviértalas en anchura libre de puerta, altura libre de puerta y profundidad útil de nave usando los márgenes que adopte su proyecto. Compare las superficies en planta de los edificios solo después. Los ejemplos de aeropuertos muestran por qué importa el orden. En esos ejemplos, las puertas son más estrechas que los edificios, la superficie de piso del hangar en T es aproximadamente una cuarta parte menor que su contorno, y los tamaños nominales no son dimensiones libres.
Cuando esas dimensiones libres se incluyan en una solicitud de oferta de hangares metálicos para aeronaves, enumere la anchura libre de puerta, la altura libre de puerta y la profundidad útil de nave como partidas independientes. Manténgalas separadas de la anchura y la longitud nominales del edificio. Solicite que cada una se confirme en los planos de diseño.
Preguntas frecuentes
¿Qué tamaño tiene un hangar para aeronaves?
No existe un tamaño único, porque el hangar se dimensiona a partir de la aeronave que alberga. Los ejemplos publicados van desde unidades de hangar en T de Boulder de 974 pies cuadrados (unos 90 m²) hasta el gran dique de mantenimiento de la U.S. Air National Guard de 36,500 pies cuadrados brutos (unos 3,390 m²). Entre ambos, St. Clair County Airport (PLR) enumera hangares rectangulares de 48 × 40 pies (14.6 × 12.2 m) y de 60 × 50 pies (18.3 × 15.2 m).
¿Qué margen debo añadir alrededor de la envergadura al dimensionar la puerta de un hangar?
El margen es una decisión del proyecto, no una cifra universal, así que obténgalo de su aseguradora, del operador del aeropuerto y de su ingeniero antes de dimensionar la puerta. Una vez que lo tenga, la anchura libre de puerta requerida es la envergadura más ese margen a cada lado. Esta sencilla comprobación de anchura no cubre el remolque en ángulo ni el trabajo en la línea de puerta, que requieren una comprobación de la distribución.
¿Qué altura de puerta necesita un hangar para aeronaves?
La altura libre de puerta debe superar la altura de cola de la aeronave, o su punto más alto, más el resguardo vertical que adopte su proyecto. Lo que rige la entrada es el hueco libre de la puerta, no la altura de alero del edificio. Las naves de mantenimiento también pueden necesitar una altura libre interior basada en la aeronave sobre gatos. Donde se aplique la NFPA 409, la altura de puerta puede afectar al grupo de protección contra incendios, así que confírmela con la autoridad local.
¿Cómo convierto una tabla de tamaños de hangares de pies a metros?
Multiplique los pies por 0.3048 para obtener metros y los pies cuadrados por 0.0929 para obtener metros cuadrados. Por ejemplo, una puerta de 45 pies son 13.7 m y 974 pies cuadrados son unos 90.5 m². Convierta cada dimensión por separado en lugar de solo la superficie, porque la anchura de puerta, la altura de puerta y la profundidad se comprueban una por una.
¿Debe dimensionarse un hangar para la aeronave actual o para una más grande en el futuro?
Dimensione la puerta y la nave para la aeronave más grande que prevea de forma realista a lo largo de la vida útil del hangar. Las directrices de la U.S. Air National Guard siguen la misma lógica. Buscan naves de hangar que no necesiten modificaciones cuando cambien las misiones. También piden que un hangar construido para una variante de avión de transporte admita la versión alargada de esa aeronave. Registre la aeronave de diseño elegida en el pliego para que el diseño estructural y la especificación de la puerta usen las mismas dimensiones.
