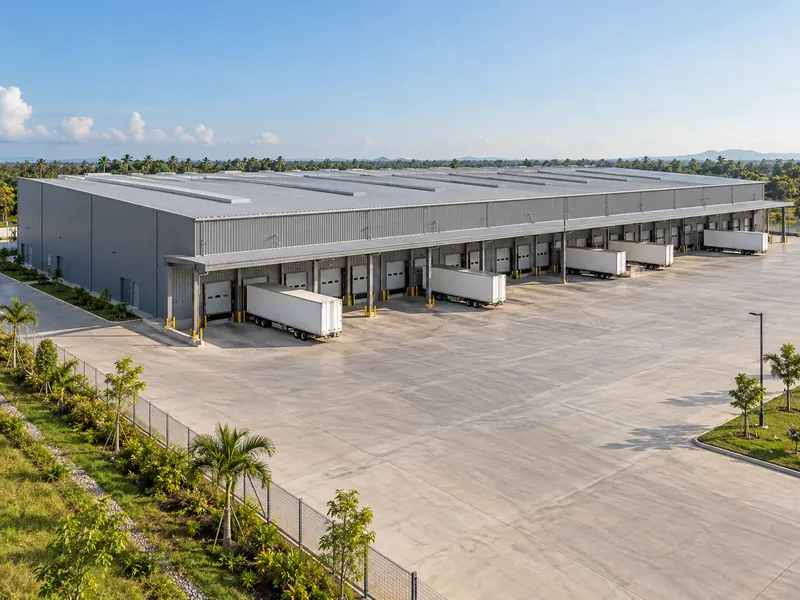

El diseño de un edificio de centro de distribución logística de acero debe partir del flujo de mercancías y avanzar hacia el pórtico. El tipo de operación y la capacidad de procesamiento establecen las primeras hipótesis para los muelles, la altura libre y la retícula de columnas, y el pórtico de acero pone luego a prueba esas hipótesis hasta que ambas partes concuerdan. Las guías sobre estructuras de acero para almacenes suelen comenzar por la envolvente del edificio. Sin embargo, los operadores juzgan un centro de distribución por la rapidez con que la carga lo atraviesa, por lo que las comprobaciones siguientes se realizan en ambos sentidos. Abarcan edificios de distribución y de cross-docking de acero de una sola planta en las fases de concepto y anteproyecto. Las envolventes especializadas, como un almacén frigorífico de acero o un edificio de almacenamiento de fertilizantes, el almacenamiento de mercancías peligrosas y el precio de construcción quedan fuera de este alcance.
Por qué los grandes centros de distribución funcionan con pórticos de acero
Los grandes centros de distribución de una sola planta suelen utilizar pórticos de acero de varias crujías, que proporcionan plantas amplias y diáfanas sobre una retícula de crujías regular y repetitiva. Los estudios de caso publicados por steelconstruction.info, recurso informativo del sector de la construcción en acero del Reino Unido, describen los pórticos de acero como típicos de la mayoría de los centros de distribución y logística. Esa afirmación procede de proyectos logísticos de una sola planta del Reino Unido. Describe la práctica habitual en ese mercado, no una regla global.
En un pórtico de varias crujías, la dirección longitudinal del edificio repite crujías idénticas, y el número de luces a lo ancho determina cuántas líneas internas de columnas debe sortear el operador. Dos proyectos del Reino Unido muestran este patrón. Un centro logístico regional en Warrington utilizó 35 m luces con pórticos cada 8 m. Un centro de distribución en Reading empleó un pórtico de seis luces de 185 m de ancho con 8 m crujías. Esas dimensiones corresponden a los proyectos citados y no son valores recomendados para otro emplazamiento.
Elegir el pórtico pronto también fija la geometría a la que deberá ajustarse toda decisión logística posterior. Los pórticos rígidos de varias crujías soldados fijan los anchos de luz, la separación entre crujías y la posición de las columnas de valle en cuanto comienza la fabricación. Las distribuciones de estanterías, las puertas de muelle y los futuros entrepisos deben encajar en esa retícula. Por tanto, las hipótesis operativas deben estar sobre la mesa antes de que el ingeniero fije el esquema estructural.

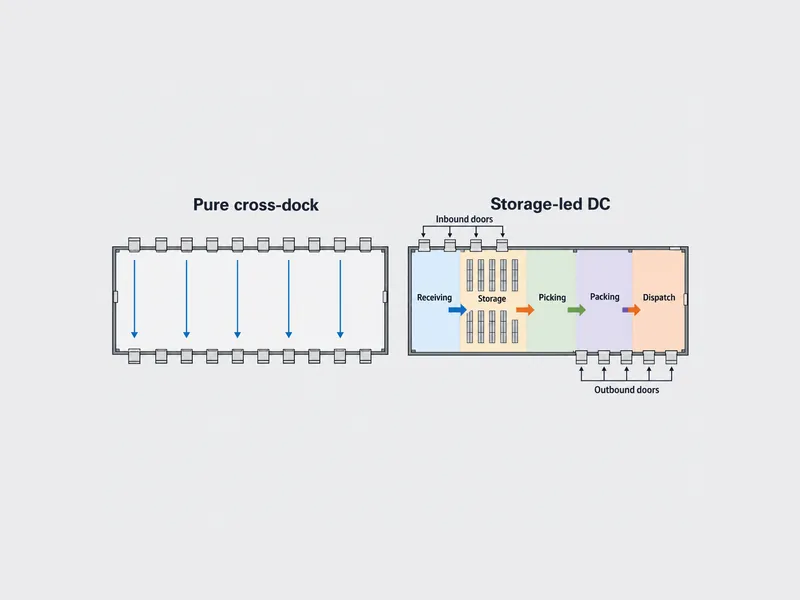

Centro de distribución de cross-docking o de almacenamiento: cómo definir el tipo de operación
La primera decisión es si el edificio será un centro de cross-docking puro, un centro de distribución con almacenamiento y preparación de pedidos, o una combinación de ambos, ya que cada tipo utiliza la superficie y las paredes de muelle de forma distinta. Un centro de cross-docking puro traslada la carga de semirremolques entrantes a semirremolques salientes con tiempos de permanencia cortos y poco o ningún almacenamiento. Un centro de distribución orientado al almacenamiento guarda palés en estanterías y organiza la recepción, el almacenamiento, la preparación de pedidos, el embalaje y la expedición como zonas separadas.
En los edificios orientados al almacenamiento, el principio de distribución es mantener esas cinco zonas separadas para que los flujos no se crucen ni retrocedan. Las zonas separadas reducen la congestión en la cara del muelle y ayudan a mantener las carretillas elevadoras fuera de los pasillos que utilizan los preparadores de pedidos. El principio se debilita en un centro de cross-docking puro, donde casi no hay zona de almacenamiento que separar y el propio muelle es la principal área de trabajo.
Los centros de cross-docking puros suelen proyectarse como edificios largos y estrechos con puertas en ambos lados largos, de modo que la carga recorre solo una corta distancia. Las puertas de salida pueden superar en número a las de entrada cuando la descarga y la comprobación son más rápidas que la carga; el patrón de llegada y el plan de mano de obra determinan si eso se cumple. Más puertas no aumentan automáticamente la capacidad. Un muelle más largo puede alargar el recorrido a pie entre las puertas más alejadas y añadir tráfico frente a las centrales. Lo mejor es fijar el número de puertas modelizando la mano de obra y la capacidad de procesamiento, y usar la superficie como mera comprobación cruzada.
Las operaciones mixtas pueden dividir las dos funciones en estructuras separadas. El centro de distribución Mercia Park, en Leicestershire, documentado en otro estudio de caso de steelconstruction.info, combinó una terminal de cross-docking de dos luces de 205 m por 51 m y unos 7.5 m de altura con un almacén principal independiente. Ese almacén principal medía 320 m por 104 m, con una altura de cartela de 15 m. Dos edificios permiten que cada pórtico siga su propia lógica de altura y luz, de modo que una sola retícula no tenga que servir a dos flujos muy diferentes.
Datos de capacidad de procesamiento y estanterías para el pliego del pórtico de acero
El proyectista estructural solo puede producir una retícula y una altura sensatas si el operador facilita primero una breve lista de datos operativos. Sin ellos, el pórtico tiende a seguir un pliego genérico de almacén y la distribución logística debe adaptarse después a él. Los datos que con más frecuencia modifican el esquema son:
- Capacidad de procesamiento diaria y número de llegadas y salidas de camiones en la franja punta
- Tiempo de permanencia de las mercancías en la superficie, desde minutos en un cross-docking hasta días o semanas en almacenamiento
- Tipo de estanterías, número de niveles de palés y altura de elevación del equipo de manipulación
- La flota local de camiones, incluidas las alturas de las plataformas de los remolques y el vehículo más grande que utilizará el patio
- Planes de ampliación, como una luz adicional, un entrepiso posterior o equipos montados en cubierta
La altura libre se deduce de tres factores: los niveles de estantería, la elevación de las carretillas elegidas y el espacio libre sobre la carga superior. Ese espacio libre incluye las zonas de rociadores o de iluminación cuando el código de incendios local las exige. Las carretillas retráctiles, las carretillas de pasillo muy estrecho (VNA) y las carretillas contrapesadas necesitan anchos de pasillo distintos y alcanzan alturas diferentes. Elija primero el equipo y fije después la altura del alero o de la cartela. Ese orden evita un edificio más alto de lo que las carretillas pueden aprovechar, o demasiado bajo para las estanterías previstas.
La separación entre columnas debe comprobarse frente al módulo de estantería y a los anchos de pasillo, no elegirse como un número redondo. Una retícula que sitúe columnas dentro de los pasillos o divida una posición de palé desperdicia superficie en cada línea de columna. El proyectista del pórtico comprueba después el costo de construcción de almacenes metálicos de la retícula preferida en acero y cimentaciones, y ahí comienza la sección siguiente.
Las puertas de muelle, las alturas de los niveladores de muelle y la profundidad del patio de maniobras dependen de los vehículos que realmente servirán al edificio. Las alturas de las plataformas de los remolques, el espacio de giro y la profundidad del patio varían de un mercado a otro. Las cifras tomadas de la guía de otra región deben contrastarse con la flota local antes de que el equipo fije la pared de muelles.
Dónde el pórtico de acero condiciona la distribución en planta
Cada hipótesis operativa conlleva una consecuencia estructural, y el esquema solo queda cerrado cuando el pórtico y la distribución concuerdan. Los cuatro conflictos que surgen con más frecuencia son los siguientes.

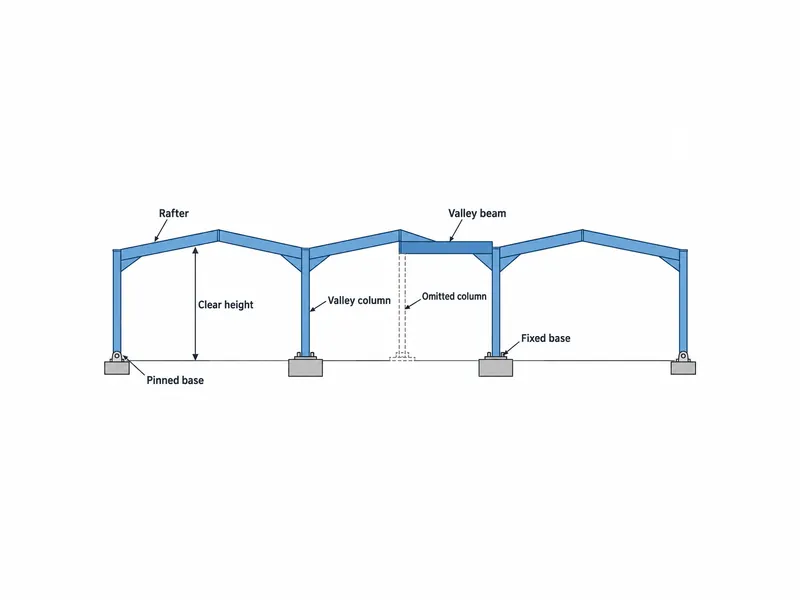

Retícula de columnas, columnas de valle y cimentaciones
El primer conflicto que hay que comprobar es el que existe entre una planta más diáfana y las columnas de valle y cimentaciones que la hacen posible. En los pórticos de varias crujías, una disposición alternada omite algunas columnas de valle y apoya los pares de cubierta en vigas de valle más largas. En Mercia Park, los pórticos doblemente alternados de la terminal de cross-docking introducían fuerzas tan grandes en las columnas de valle que los proyectistas les dieron cimentaciones empotradas y articularon las demás columnas. El proyecto de Reading espació sus columnas de valle cada 16 m frente a una crujía de 8 m. Una retícula diáfana más ancha solo compensa si las estanterías que permite superan el mayor peso de los elementos de valle y las cimentaciones más grandes que exige.

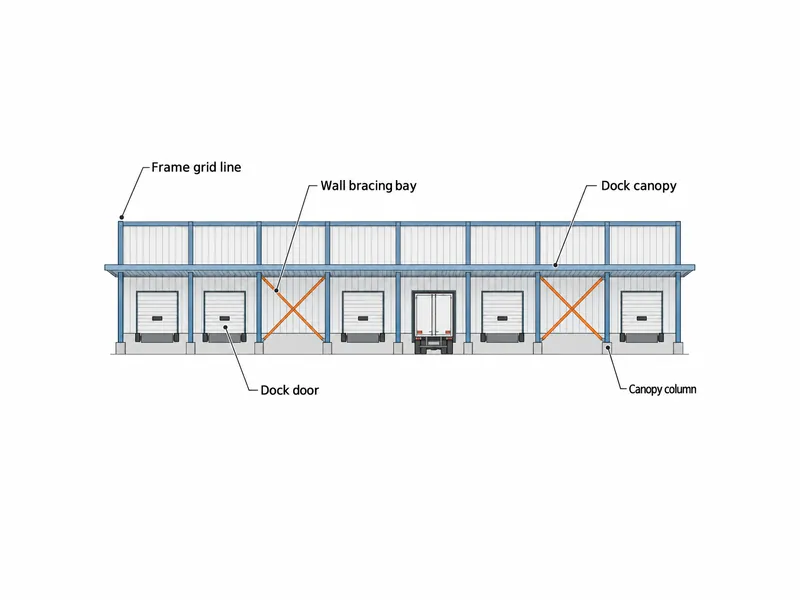

Arriostramiento de fachada y huecos de puertas
El arriostramiento de fachada y las puertas de muelle compiten por el mismo alzado. Las crujías arriostradas de las paredes y la cubierta estabilizan un edificio de pórticos en la dirección longitudinal, y una crujía arriostrada no puede albergar además un hueco de muelle a toda altura. En el centro logístico de Warrington, el arriostramiento perimetral de fachada se colocó para evitar huecos y puertas de carga, mientras que el arriostramiento de cubierta tuvo más libertad. Cuando la disposición de puertas es densa, conviene marcar pronto las crujías arriostradas y ajustar las posiciones de las puertas o el sistema de estabilidad antes de fijar cualquiera de los dos.
Marquesinas de muelle sobre la retícula del pórtico
¿Cómo evita una marquesina bloquear los remolques? En el proyecto de Warrington, la respuesta fue seguir la retícula principal. El proyecto añadió al pórtico de acero dos marquesinas de muelle de 100 m de largo y 21 m de fondo, con una columna de marquesina cada 35 m para coincidir con el pórtico. Las columnas de marquesina situadas en las líneas principales del pórtico quedan fuera del paso de los remolques y evitan estructuras de transferencia incómodas en el borde del muelle.
Entrepiso y reservas de carga para usos futuros
Si es probable que se instale un entrepiso durante la vida útil del edificio, la decisión corresponde al diseño del primer pórtico. En Mercia Park, los proyectistas previeron la posibilidad de un entrepiso futuro, por lo que algunos elementos de columna resultaron algo mayores de lo que exigía el uso actual. Los equipos montados en cubierta, las instalaciones solares y las instalaciones más pesadas plantean la misma cuestión: su carga muerta y cualquier variación de la succión del viento deben figurar en las cargas de diseño antes de la fabricación.
Cuando una restricción estructural choca con el plan operativo, el equipo mueve la distribución o modifica la estructura. Las posiciones de las puertas pueden desplazarse para dejar libres las crujías arriostradas, el módulo de estantería puede moverse para adaptarse a una retícula más ligera, o un sistema de estabilidad distinto puede liberar una pared. El ingeniero estructural del proyecto debe confirmar cada opción frente a las cargas y los códigos aplicables en el emplazamiento.
Emplazamiento, cargas climáticas y secuencia de montaje en los mercados objetivo
Las condiciones del emplazamiento en el Sudeste Asiático, África, Sudamérica y México pueden modificar el pórtico tanto como el pliego logístico. En emplazamientos costeros expuestos a tifones o ciclones, las cargas de viento, las pendientes de cubierta, las fijaciones del revestimiento y los tamaños de las correas proceden del código de viento local y de los datos del emplazamiento. Las zonas sísmicas afectan al diseño del arriostramiento y de las conexiones. Las normas locales de incendios deciden si una gran planta diáfana es aceptable o debe compartimentarse. Los valores copiados de la guía de otro país no deben sustituir a las cargas y normas del país del proyecto.
La estrategia contra incendios es un dato de diseño, no un detalle de acabado. El centro de distribución de Reading utilizó una planta diáfana sin muros cortafuegos de compartimentación, sobre la base de una evaluación de ingeniería de incendios adaptada a los requisitos del Reino Unido. Un resultado similar en otro mercado depende del código de incendios de ese país y de un caso de ingeniería de incendios aprobado, por lo que el equipo del proyecto debe acordar pronto los muros de compartimentación y sus soportes estructurales.

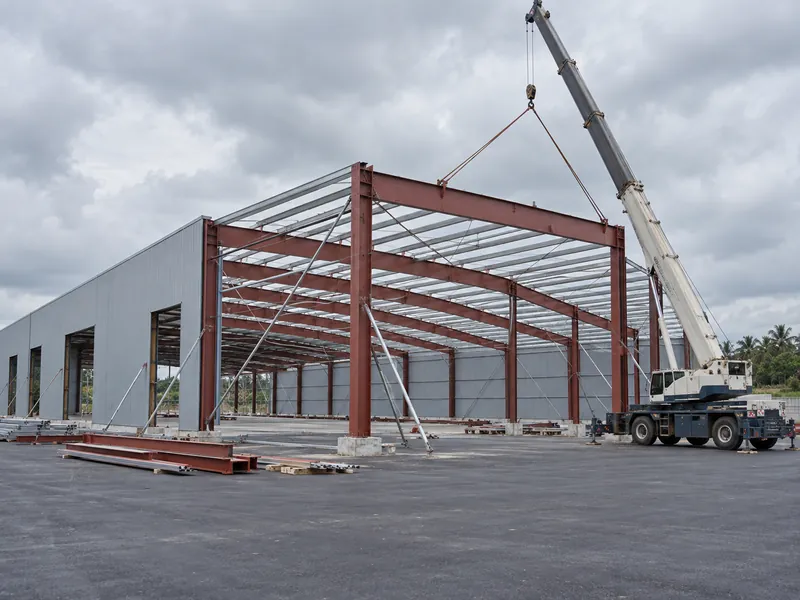

La secuencia de montaje afecta tanto al programa como a la seguridad en los grandes edificios de distribución de acero. Mercia Park terminó sus zonas asfaltadas antes de iniciar el montaje del acero, lo que dio a las grúas una superficie de trabajo firme durante el invierno. En Warrington, el revestimiento comenzó antes de completar el pórtico para permitir una entrega por fases, lo que exigió un arriostramiento temporal considerable. Un plan de entrega por fases debe indicar qué crujías deben sostenerse por sí solas y qué arriostramiento temporal aporta el montador hasta que esté colocado el arriostramiento permanente.
Orden de comprobación antes de fijar el pórtico del centro de distribución de acero
El pórtico de un edificio de centro de distribución logística de acero no debe fijarse hasta que el plan operativo se haya comprobado frente a él. Un orden de comprobación práctico es el siguiente:
- Definir el tipo de operación: cross-docking puro, almacenamiento y preparación de pedidos, o una combinación que pueda justificar edificios separados.
- Registrar la capacidad de procesamiento, los picos de camiones, el tiempo de permanencia, las estanterías, el equipo de manipulación, la flota local y los planes de ampliación.
- Comprobar la retícula preferida, la altura libre y la disposición de puertas frente a las columnas de valle, las cimentaciones, las crujías arriostradas, los soportes de marquesina y las cargas futuras.
- Añadir los requisitos de viento, sismo e incendios del emplazamiento y la secuencia de montaje y entrega.
- Resolver los conflictos moviendo la distribución o la estructura, y pedir después al ingeniero del proyecto que confirme el resultado conforme a los códigos locales.
Hay que contar con iteraciones: el paso 3 suele devolver al equipo al paso 2. El esquema solo está listo para los planos de taller cuando la retícula del pórtico, la altura de la cartela y el arriostramiento de la pared de muelles dejan de cambiar entre pasadas.
Preguntas frecuentes
¿Cuánta altura libre necesita un centro de distribución de acero?
Ninguna cifra sirve para todos los edificios: la altura libre es la suma del nivel superior de estantería, la elevación que necesitan las carretillas elegidas y el espacio libre sobre la carga superior para rociadores o iluminación. Las carretillas retráctiles y las carretillas VNA alcanzan alturas distintas, por lo que la decisión sobre las carretillas precede a la fijación de la altura del alero.
¿Qué separación entre columnas conviene a las estanterías de palés en un edificio logístico de acero?
La separación entre columnas para estanterías de palés debe ajustarse al módulo de estantería y a los anchos de pasillo, de modo que ninguna columna caiga dentro de un pasillo ni divida una posición de palé. Una separación mayor libera superficie, pero los elementos de valle y las cimentaciones crecen con ella.
¿Puede un centro de distribución de acero dimensionar sus puertas de muelle solo a partir de la superficie?
No. La superficie por sí sola no determina el número de puertas de muelle; lo hacen la capacidad de procesamiento, los picos de llegada de camiones, el tiempo de permanencia y el plan de mano de obra. En un edificio de acero, la disposición final de las puertas también debe dejar sitio para las crujías arriostradas de fachada.
¿Se puede proyectar ahora un centro de distribución de acero para añadir un entrepiso después?
Sí, siempre que las cargas del entrepiso se incluyan en el diseño original del pórtico y de las cimentaciones. Añadirlas después de la entrega obliga a comprobar elementos y cimentaciones que se dimensionaron sin ellas, por lo que el propietario debe decidirlo antes de la fabricación.
Further Reading
- Estudio de caso de centro de distribución de acero, Reading — estudio de caso de steelconstruction.info. Muestra un pórtico de seis luces con crujías de 8 m, columnas de valle cada 16 m y una planta diáfana con ingeniería de incendios; los detalles corresponden a ese proyecto del Reino Unido.
- Estudio de caso de centro de distribución y terminal de cross-docking, Mercia Park — estudio de caso de steelconstruction.info. Abarca una terminal de cross-docking independiente, columnas de valle alternadas sobre cimentaciones empotradas y un pórtico dimensionado para un futuro entrepiso.
