Una cubierta metálica de pendiente baja es una cubierta de paneles metálicos con una pendiente de 3:12 o menos, que es como NRCA define una cubierta de pendiente baja. En los edificios de acero, el análisis se centra en paneles estructurales de junta alzada que van del alero a la cumbrera sobre correas. Dentro de la familia más amplia de sistemas de cubiertas metálicas, este es el rango en el que el agua drena lentamente. Las juntas, los solapes y las penetraciones, y no solo el perfil del panel, determinan si la cubierta se mantiene seca.
Los edificios metálicos preingenierizados con estas pendientes plantean cuatro cuestiones concretas: la pendiente aplicable, la junta, el número de solapes longitudinales y los detalles de bordes elevados y canalones. Esas cuestiones también exigen respuestas de proyecto en los edificios industriales.
El trazado de cubierta para almacenes debe identificar la pendiente y el sistema de juntas seleccionados. Lleve los detalles de junta y de borde a los planos de hangares de aviación.
El aislamiento, el control de la condensación en edificios metálicos y los recubrimientos que aportan protección contra la corrosión a los edificios de acero son decisiones independientes y no se tratan aquí. El diseño estructural, de instalaciones MEP y civil definitivo corresponde a los profesionales locales del proyecto.
Valores de pendiente mínima para cubiertas metálicas de pendiente baja
Una pendiente de ¼:12 es el mínimo del código modelo estadounidense para paneles de junta alzada, no un objetivo de diseño. Tampoco sustituye a la pendiente mínima publicada para el sistema de paneles concreto. El International Building Code, Section 1507.4.2, vincula la pendiente mínima al modo en que se ejecutan las juntas de los paneles. Las cifras siguientes siguen la cita de NRCA de la edición 2021, y la edición 2012 recoge las mismas tres:

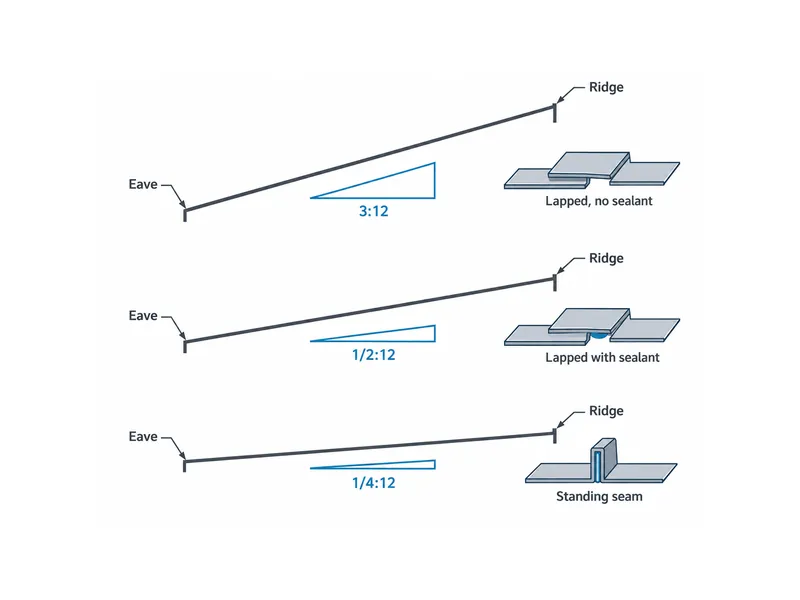

| Tipo de junta del panel (redacción de IBC 1507.4.2) | Pendiente mínima | Lectura para un proyecto de pendiente baja |
|---|---|---|
| Juntas solapadas, sin soldar y sin sellador de solape aplicado | 3:12 (25%) | Se sitúa en el límite superior del rango de pendiente baja |
| Juntas solapadas, sin soldar y con sellador de solape aplicado | ½:12 (4%) | Depende del sellador aplicado según las instrucciones de instalación del fabricante |
| Sistemas de cubierta de junta alzada | ¼:12 (2%) | La cifra más baja del código; NRCA recomienda un mínimo mayor para paneles estructurales |
Las tres cifras del IBC describen únicamente el texto del código modelo estadounidense. Los edificios de África, el Sudeste Asiático, Sudamérica o México se rigen por las disposiciones de cubierta adoptadas donde se encuentran. Por tanto, la tabla del IBC muestra cómo un código vincula la pendiente al tipo de junta; no es un requisito local. Cómo encajan los paneles, las correas y los remates en esas cubiertas se describe en componentes de cubiertas metálicas. Las comprobaciones de clip y fijación de un sistema oculto se describen en paneles de cubierta metálica con fijaciones ocultas.
NRCA recomienda ½ in. por pie como pendiente mínima para sistemas de cubierta de paneles metálicos estructurales, el doble de los ¼ in. por pie que permiten el IBC y muchos fabricantes. La asociación basa esa cifra en la estanqueidad en los solapes longitudinales, las juntas transversales, los extremos de panel y las uniones metálicas. También señala la flecha que puede producirse en penetraciones y bordes elevados. Para sistemas de paneles metálicos arquitectónicos, NRCA indica un buen comportamiento con 3:12 o más pendiente, y que las pendientes menores exigen una atención más estrecha al hielo, la nieve y los residuos.
La experiencia de obra apunta en la misma dirección. Los instaladores entrevistados por Metal Construction News describieron una pendiente de ½ in. como mucho mejor que ¼ in., porque con ¼ in. las pequeñas irregularidades estructurales, sobre todo cerca del alero, aumentan el riesgo de encharcamiento.
La pendiente que rige un proyecto es la más estricta de tres entradas: el requisito del código local, el mínimo publicado por el fabricante del sistema de paneles seleccionado y cualquier recomendación que adopte el diseñador, como la de NRCA. La pendiente mínima varía de un perfil de panel a otro. Los fabricantes suelen exigir una revisión técnica antes de garantizar una instalación de pendiente baja, y apartarse de sus detalles recomendados puede anular esa garantía. La estructura principal fija la pendiente de la cubierta, por lo que la decisión sobre la pendiente corresponde a la fase inicial de análisis de los tipos de estructura de edificios de acero y de los componentes PEMB relacionados, no a los planos de cubierta del final.
Tipo y altura de junta en cubiertas metálicas de pendiente baja

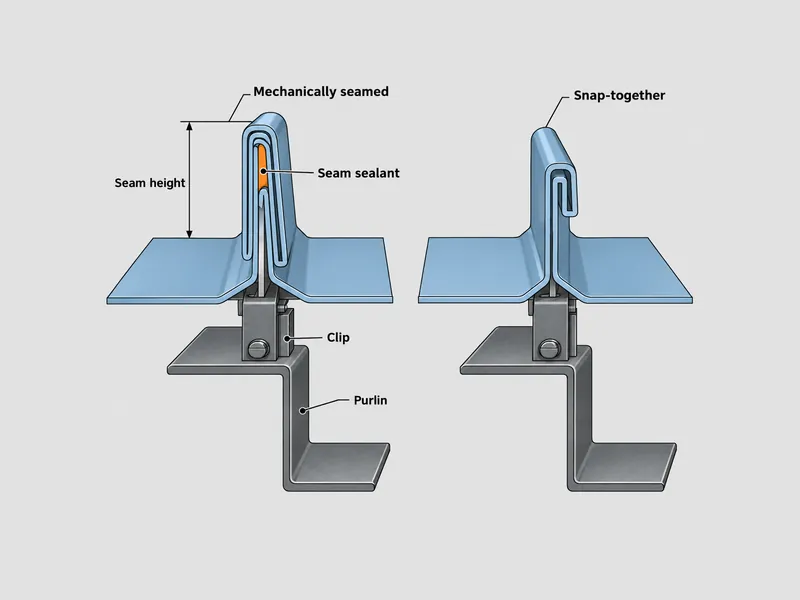

Los paneles estructurales de junta alzada con cierre mecánico y sellador dentro de la junta son la opción preferida para cubiertas de pendiente baja sobre correas vistas, según la guía técnica de IIBEC y la práctica de los instaladores. Esas mismas fuentes limitan por lo general los paneles de encaje a presión y de fijación vista a aplicaciones no críticas. Sobre entramado abierto, una junta de encaje a presión puede perder la compresión de su sellador tras la instalación.
La altura de junta pasa a ser una variable de diseño cuando la pendiente baja de 1 in. por pie. Un artículo técnico de IIBEC recomienda juntas de más de 2 in. en cubiertas por debajo de esa pendiente, y la prensa del sector señala que los perfiles con cierre mecánico suelen elevarse 2 in. o más sobre el nervio plano del panel. Compare la altura de junta de la ficha técnica del panel con la pendiente de diseño; una junta baja en una cubierta muy plana es una consulta al fabricante.
La elección de junta y clip también determina cómo asume la cubierta el movimiento térmico en tramos largos. El mismo artículo de IIBEC describe una disposición habitual en la que el panel se fija en el alero y se dilata hacia la cumbrera, y el mecanismo deslizante del clip absorbe el movimiento. El tipo de clip, la ubicación del punto fijo y el movimiento admisible son propios del sistema seleccionado, por lo que deben proceder de los detalles del fabricante y no de un plano genérico. Cuando un equipo requiere una abertura en la cubierta, la guía de borde elevado para cubiertas de edificios metálicos enumera los datos que hay que fijar antes de la fabricación.
Solapes longitudinales y longitud de panel en cubiertas metálicas de pendiente baja

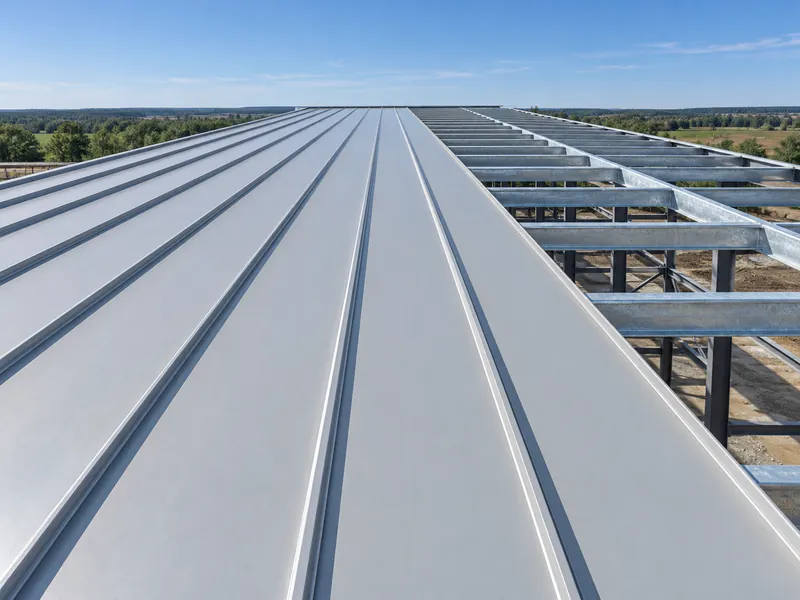

Los solapes longitudinales son un punto débil principal en las cubiertas metálicas de pendiente baja, por lo que el mejor trazado de paneles es el que tiene el menor número posible de ellos. IIBEC identifica tres fuentes principales de fugas en estas cubiertas: las fijaciones vistas que atraviesan la envolvente, los solapes longitudinales de panel en campo y en los bordes elevados, y las modificaciones realizadas después de la instalación. La guía de IIBEC y los instaladores entrevistados en la prensa del sector comparten el mismo objetivo de trazado: una sola longitud de panel de cumbrera a alero siempre que lo permitan las condiciones de obra y de transporte.
El perfilado en obra es una forma de reducir los solapes longitudinales en tramos largos de alero a cumbrera, y conviene evaluarlo con el proveedor cuando el proyecto lo permita. Cuando los solapes longitudinales no puedan evitarse, su posición, sellador y fijación deben seguir el detalle de solape del fabricante. Los planos de taller deben mostrar cada solape para que los revisores puedan comprobar su número antes de la fabricación.
El control de la instalación afecta al drenaje tanto como el trazado en una pendiente tan baja. Los instaladores entrevistados por Metal Construction News aconsejan reducir al mínimo el tránsito de personas sobre los paneles, incluso durante el cierre de juntas, porque las depresiones que quedan en los nervios planos del panel pueden retener agua.
Bordes elevados, penetraciones y drenaje en cubiertas metálicas de pendiente baja

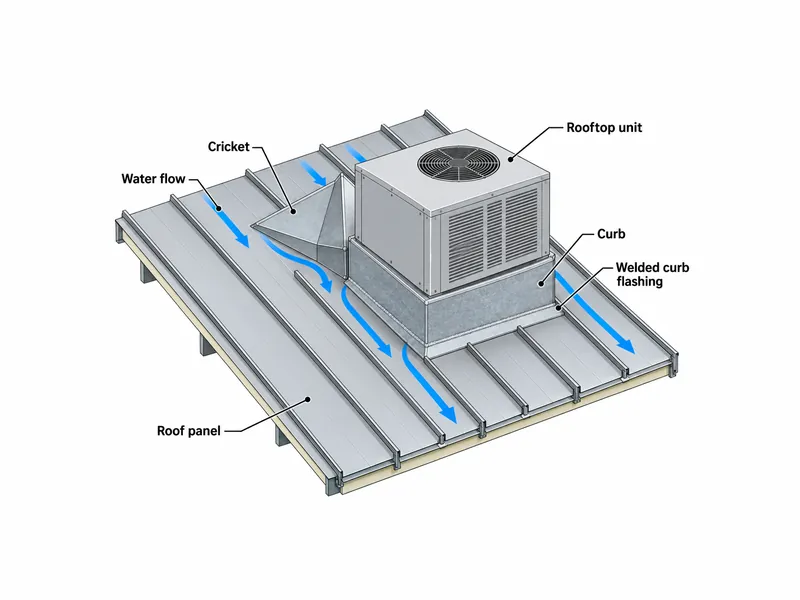

Los bordes elevados de cubierta son el punto por donde muchas cubiertas metálicas de pendiente baja presentan fugas, y la guía del sector cita a menudo un babero de borde elevado mal ejecutado como causa. Los bordes elevados grandes y las penetraciones de tuberías exigen un babero de borde elevado soldado y estanco, con caballetes o sillas metálicas. La guía para instaladores prefiere un borde elevado hidrostático encastrado en los paneles de la cubierta. Advierte contra los bordes elevados colocados por encima de una cubierta terminada y contra los instalados por debajo de ella. En la fase de selección, confirme que el proveedor del sistema de cubierta aporte un detalle de borde elevado dibujado para las dimensiones reales de los bordes del proyecto.
Las penetraciones añadidas después de instalar la cubierta merecen la misma atención, ya que las modificaciones posteriores a la instalación son una de las fuentes de fugas que enumera IIBEC. Fijar la ubicación de las unidades de cubierta, los respiraderos y las claraboyas antes de trazar los paneles mantiene las penetraciones lejos de las juntas y de los solapes longitudinales y evita cortar una cubierta terminada.
Los canalones exteriores son la vía de drenaje más segura para las cubiertas metálicas de pendiente baja. Los canalones interiores pueden desbordarse en lluvias intensas o cuando se obstruyen los canalones, los bajantes o los imbornales, y esa agua acaba entrando en el edificio. En regiones con temporadas de lluvias intensas, conviene definir el tipo de canalón desde el principio, ya que condiciona el entramado del alero y los detalles de remate. Donde la cubierta tenga vaguadas, NRCA recomienda una pendiente mínima de vaguada de ½ pulg. por pie, porque la vaguada discurre más plana que los paneles que drenan hacia ella.
Rehabilitación de edificios metálicos con cubierta plana: recubrimiento frente a sobreestructura
Un edificio metálico existente con cubierta plana y una cubierta de membrana deteriorada puede pasarse a cubierta metálica de pendiente baja de dos maneras. Un sistema de recubrimiento se coloca directamente sobre la cubierta existente, mientras que un sistema de sobreestructura añade un entramado secundario para aumentar la pendiente. El recubrimiento conviene a estructuras cuya armadura ya ofrece una pendiente constante de ¼ in. por pie o más y un canalón exterior, de modo que conserva la pendiente existente y sus límites de drenaje. La sobreestructura coloca un entramado nuevo sobre la cubierta antigua, fijado a través de ella a la estructura inferior. La nueva pendiente se elige, por lo que la cubierta puede alcanzar la recomendación de NRCA de ½ in. por pie o más en un edificio construido originalmente casi plano.
La revisión estructural precede a la elección de cualquiera de las dos opciones. Un ingeniero estructural local debe evaluar la carga añadida y el método de fijación. En una rehabilitación con sobreestructura, el nuevo entramado secundario y la estructura existente deben trabajar juntos como un solo sistema. También hay que inspeccionar la cubierta existente en busca de aislamiento húmedo y material dañado, y la dirección del tablero, la separación entre elementos y la profundidad de la estructura determinan cómo se fija la nueva cubierta.
Pasos de confirmación para un paquete de cubierta metálica de pendiente baja
Un paquete de cubierta metálica de pendiente baja se comprueba más fácilmente en un orden fijo, porque cada elemento depende del anterior. La secuencia siguiente combina las indicaciones del código, de NRCA y de IIBEC expuestas arriba; no sustituye a los requisitos del fabricante ni a la revisión del ingeniero local.
- Pendiente: anote el mínimo del código local, el mínimo publicado por el fabricante del panel y la recomendación de NRCA de ½ in. por pie, y diseñe con la cifra más estricta que adopte el proyecto.
- Junta: confirme que el panel sea una junta alzada estructural con cierre mecánico y sellador en la junta, y verifique la altura de junta allí donde la pendiente sea inferior a 1 pulg. por pie.
- Solapes longitudinales: solicite un trazado de paneles que indique si los tramos son de una sola longitud de cumbrera a alero y dónde quedan los solapes longitudinales.
- Bordes elevados y penetraciones: confirme que cada borde elevado cuente con un detalle del sistema con tapajuntas soldado y un caballete o silla, y fije la ubicación de los equipos en cubierta antes de definir el trazado de los paneles.
- Drenaje: confirme canalones exteriores siempre que el edificio lo permita, y pendientes de limahoya no más planas que ½ in. por pie.
- Documentos: solicite los informes de ensayo del sistema, como ASTM E2140, la referencia de penetración de agua empleada para sistemas de paneles de pendiente baja. Otros ensayos enumerados son ASTM E1592, UL 580 y UL 1897. Pida también las condiciones del fabricante para la revisión técnica y la garantía.
Cualquier punto que los documentos del proveedor no permitan confirmar es el que hay que plantear al ingeniero responsable del proyecto antes de la fabricación.
Conclusión final sobre las cubiertas metálicas de pendiente baja
Las cubiertas metálicas de pendiente baja salen bien o mal por detalles que una cifra de pendiente por sí sola no muestra. El orden que funciona es: primero la pendiente, después el tipo y la altura de junta, luego la longitud de panel y los solapes longitudinales, y por último los bordes elevados y el drenaje. Compruebe cada elección con los detalles publicados del sistema seleccionado. La cifra de ¼:12 del código modelo estadounidense es el mínimo para paneles de junta alzada, no el objetivo. Donde la estructura lo permita, diseñe hacia los ½ in. por pie de NRCA y coloque paneles de una sola longitud de cumbrera a alero. Ese diseño resuelve en los planos las cuestiones de solape longitudinal y de junta que motivan la recomendación de NRCA, antes de cerrar el primer panel.
Preguntas frecuentes
¿Se pueden usar paneles de junta alzada en una cubierta de 1/4:12 para un almacén de acero?
El código modelo estadounidense permite paneles de junta alzada hasta ¼:12, pero el mínimo publicado por el fabricante del panel y el código local rigen para un almacén concreto. NRCA recomienda ½ in. por pie para cubiertas de paneles metálicos estructurales por la estanqueidad en los solapes longitudinales y las juntas. Un diseño de ¼:12 deja, por tanto, menos margen y exige una revisión más detallada de los solapes, los bordes elevados y la planitud estructural cerca del alero.
¿Basta el encaje a presión en un edificio de acero de pendiente baja, o se necesitan paneles con cierre mecánico?
El encaje a presión no suele bastar en un edificio de acero de pendiente baja con correas vistas. Allí lo habitual son los paneles con cierre mecánico y sellador en la junta, mientras que las juntas de encaje a presión quedan para cubiertas no críticas.
¿Cómo deben impermeabilizarse los bordes elevados de los equipos de climatización en una cubierta metálica de pendiente baja?
Los bordes elevados de los equipos de climatización en una cubierta metálica de pendiente baja requieren un babero de borde elevado soldado y estanco, integrado con los paneles, además de un caballete o silla que desvíe el agua alrededor del borde elevado. Es preferible un borde elevado hidrostático solapado a modo de teja con los paneles de la cubierta que bordes colocados por encima o enteramente por debajo de los paneles terminados. El detalle debe proceder del proveedor del sistema de cubierta.
¿Debe un edificio de acero con cubierta plana drenar a canalones exteriores o interiores?
Un edificio de acero con cubierta plana debe drenar a canalones exteriores siempre que su disposición lo permita. Un canalón interior que se desborda en una tormenta fuerte, o que se represa detrás de un bajante o imbornal obstruido, introduce esa agua en el edificio.
¿Se puede cubrir con paneles metálicos una cubierta plana de membrana existente en un edificio metálico?
Sí, ya sea mediante un sistema de recubrimiento instalado sobre la membrana o mediante un sistema de sobreestructura que añade pendiente. El recubrimiento hereda la pendiente del edificio, por lo que solo es apto para una estructura con una caída incorporada constante de ¼ pulg. por pie o más y con canalón exterior. Ambas opciones requieren que un ingeniero estructural local confirme la carga añadida y el método de fijación.
