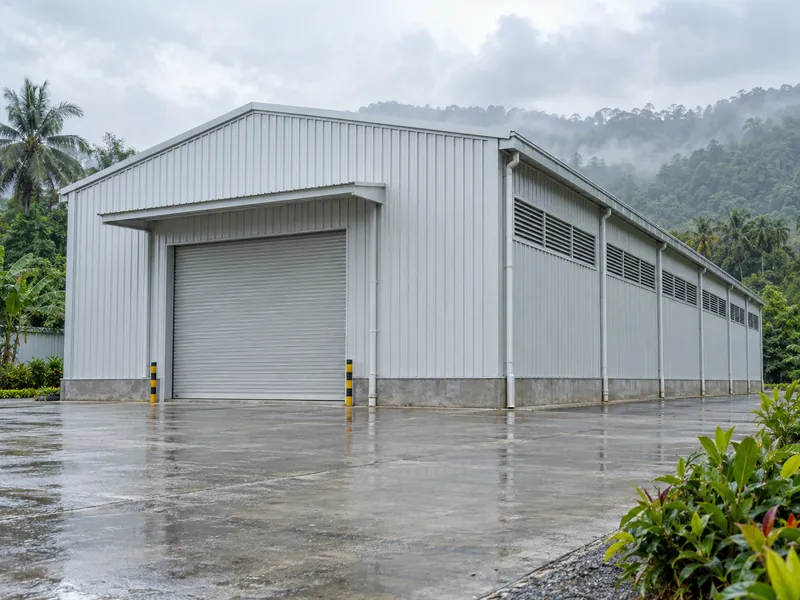

Un panel metálico monocapa es una sola chapa metálica perfilada sin núcleo aislante integrado. Elegirlo fija la capa exterior de un muro de edificio de acero o de una cubierta y deja abierto el resto de la envolvente. El aislamiento, el eventual panel de revestimiento interior y el control de aire, agua y vapor siguen dependiendo de lo que se coloque detrás de la chapa. También dependen de cómo se ejecuten las juntas y de cómo se resuelva el encuentro de la chapa con las aberturas, la cubierta y otros tipos de panel. Esas tres partes del alcance (la chapa, las capas que la rodean y las interfaces) son las que separan en la práctica un sistema monocapa de un panel sándwich aislante.
Tratar «monocapa» como una especificación completa de muro o cubierta es justamente lo que abre huecos en el alcance. Los trabajos de aislamiento, revestimiento interior y tapajuntas no forman parte de la descripción del panel. Este artículo explica qué define el tipo de panel y cómo funciona una chapa monocapa en conjuntos de muro barrera y de fachada ventilada. También aborda por qué el control de la condensación depende del clima y del funcionamiento del edificio, y dónde queda el límite con los paneles sándwich. Las tablas de luces estructurales, el cálculo de cargas de viento, las clasificaciones de resistencia al fuego y los cálculos térmicos quedan fuera de su alcance; los ingenieros locales del proyecto deben confirmarlos.
Qué es un panel metálico monocapa
Un panel monocapa es exactamente una capa de metal, sin capas laminadas ni núcleo. Esa única capa es la característica que lo distingue de los paneles metálicos aislantes (sándwich). Las chapas monocapa pueden conformarse en frío por rodillos a partir de bobina prelacada o plegarse en plegadora a partir de chapa plana. La fijación se hace con fijaciones vistas que atraviesan la chapa o con fijaciones ocultas que quedan fuera de la vista. Entre los perfiles habituales están los ondulados, los nervados y los de listón, y muchos perfiles también pueden colocarse en horizontal en los muros.
La misma familia de chapas cubre tanto las cubiertas como los muros de los edificios de acero. En un edificio de acero prefabricado, las chapas de cubierta suelen suministrarse dentro del paquete de sistemas de cubierta metálica junto con las correas de cubierta, los canalones y los remates. Las correas de muro, que figuran entre los componentes estructurales del edificio metálico, soportan las chapas de muro. Una chapa de cubierta y una de muro pueden compartir perfil aunque soporten cargas y exposición al agua distintas. Por eso, el diseñador estructural debe comprobar por separado el perfil y la separación entre soportes de cada una frente a los datos de carga y luz del proveedor del panel.
Según la Metal Construction Association, el acero es el metal más utilizado para estos paneles en la construcción comercial, y también se dispone de aluminio, cobre y zinc. Las chapas prepintadas reciben su pintura en un entorno de fábrica controlado. PVDF es una de las familias de acabado habituales. En un emplazamiento costero, industrial o de alta humedad, el sistema de recubrimiento y sus condiciones de garantía para esa exposición son los puntos que hay que confirmar con el proveedor antes de hacer el pedido.
Al no tener núcleo detrás, una chapa monocapa depende de su propio perfil y de sus soportes para lograr rigidez. Los perfiles planos o poco profundos pueden presentar flecha de la cara vista. Una chapa de muro que salva una separación grande entre correas de muro, con solo aislamiento detrás, puede ser más propensa a la abolladura. Cuando una abolladura daña el recubrimiento, la corrosión puede iniciarse en ese punto, por lo que conviene revisar la separación entre soportes en los muros expuestos a impactos.
Qué define el tipo de panel y qué deja abierto

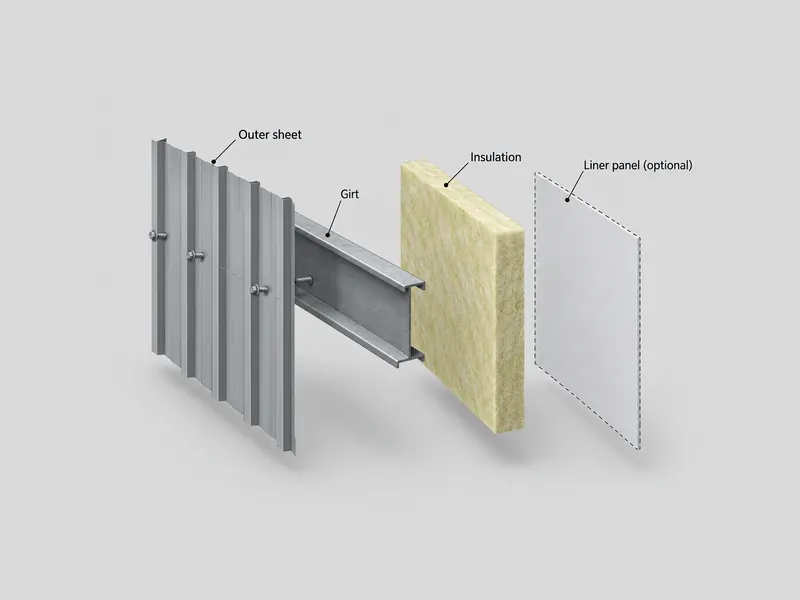

Especificar un panel monocapa define la capa metálica exterior: su material, perfil, recubrimiento y método de fijación. No define el aislamiento, el acabado interior ni cómo el muro o la cubierta terminados controlan el aire, el agua y el vapor. Esos resultados provienen de las capas instaladas detrás de la chapa. También dependen de cómo se detallen las juntas, los solapes, los tapajuntas y las aberturas, de modo que el nombre del panel por sí solo no puede responder a ellos. La absorción acústica y el aislamiento acústico se distinguen en acústica de edificios metálicos para el conjunto terminado de muro o cubierta.
El aislamiento es la primera capa que hay que decidir, porque la chapa en sí no lleva núcleo aislante. En edificios climatizados o aislados de otro modo, el aislamiento pasa a ser un elemento aparte que hay que especificar, suministrar e instalar. El aislamiento en manta instalado en obra solo alcanza su rendimiento nominal cuando puede expandirse por completo. La compresión o la humedad por fugas o condensación reducen su eficacia. La comprobación práctica consiste en determinar qué mantendrá el aislamiento en su sitio y lo mantendrá seco una vez colocada la chapa.
El panel de revestimiento interior es una decisión del proyecto, no una parte fija de un sistema monocapa. La Metal Construction Association describe los sistemas de muro prefabricados aislantes como, en general, un panel exterior más un panel de revestimiento interior. En los muros montados en obra sin panel de revestimiento interior, el aislamiento queda visible desde el interior, y por eso los propietarios suelen añadir uno. Que un edificio concreto necesite un panel de revestimiento interior depende de su uso interior, de las necesidades de limpieza, de la exposición a impactos y del aspecto. Un panel de revestimiento interior añade una segunda chapa, más fijaciones y remates adicionales al alcance, así que conviene tomar la decisión cuanto antes.
Asignar cada capa antes de que nadie haga el pedido de paneles es la forma más sencilla de evitar vacíos entre el proveedor de paneles, el instalador del aislamiento y el diseñador de la envolvente. La tabla siguiente separa lo que fija la elección del panel de lo que el proyecto aún debe confirmar. Los edificios de acero prefabricados también requieren la verificación del alcance capa por capa.
Un interior terminado en edificios comerciales no indica al comprador qué capas incluye la chapa exterior. El alcance del aislamiento y del panel de revestimiento interior para edificios industriales debe indicarse por separado.
Compruebe los mismos límites de suministro en talleres antes de pedir los paneles.
| Capa o función | ¿Lo fija la elección de un panel monocapa? | Qué queda por confirmar | Responsabilidad que asignar |
|---|---|---|---|
| Chapa exterior (metal, perfil, recubrimiento, fijaciones) | Sí | Recubrimiento para la exposición del emplazamiento; perfil y separación entre soportes según los datos del proveedor | Proveedor de paneles, junto con el diseñador estructural para las luces |
| Aislamiento | No, la chapa no tiene núcleo aislante | Si el edificio lo necesita, tipo de aislamiento, cómo se soporta sin compresión, cara exterior | Diseñador de la envolvente o térmico; alcance de suministro e instalación en el contrato |
| Panel de revestimiento interior | No | Si el edificio necesita uno; perfil y fijación | Decisión del propietario y del diseñador; proveedor e instalador |
| Control de aire y agua | Depende del conjunto | Muro barrera o fachada ventilada, sellado de solapes y juntas, tapajuntas, aberturas | Diseñador e instalador de la envolvente |
| Control de vapor | No | En qué lado, continuidad en solapes y penetraciones, según el clima y el funcionamiento | Diseñador del proyecto para el clima local |
| Interfaces (cubierta-muro, aberturas, zonas de panel sándwich) | No | Detalles de tapajuntas y remates, secuencia de instalación | Diseñador e instalador |
Paneles monocapa en conjuntos de muro barrera y fachada ventilada

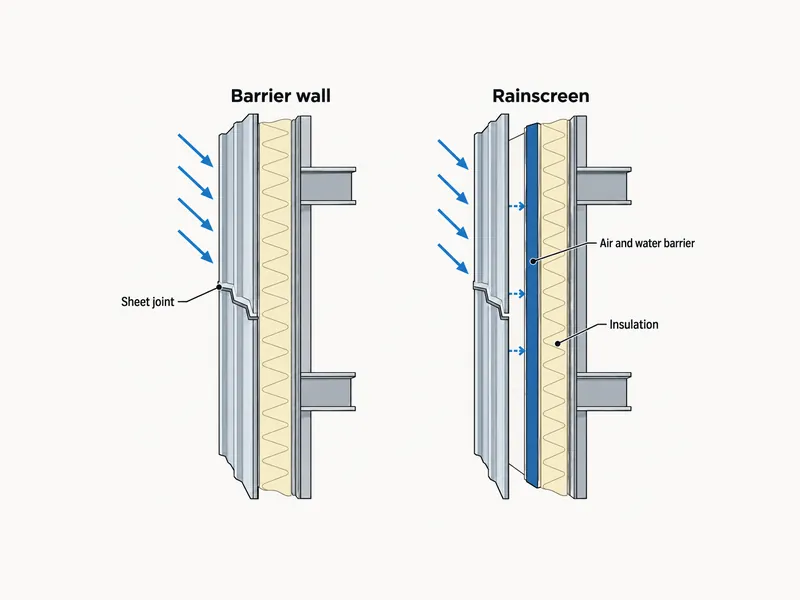

Un panel monocapa puede ser la capa exterior de un muro barrera o de una fachada ventilada, y ambos sitúan el control del agua en lugares distintos. En un muro barrera, la chapa y sus juntas forman la barrera exterior. Las indicaciones de un fabricante señalan que esos muros pueden carecer de un plano de drenaje de respaldo. El agua que atraviesa un solape o una fijación puede llegar entonces directamente al aislamiento. En una fachada ventilada, la función principal la cumple una barrera de aire y agua situada detrás de la chapa. La continuidad de esa barrera en las correas de muro, las aberturas y las penetraciones pasa a ser el punto que hay que comprobar.
Una revisión por capas del revestimiento metálico para edificios comerciales y naves industriales debe determinar pronto si el muro es un muro barrera o una fachada ventilada, porque eso decide dónde se concentra el esfuerzo de inspección. En un muro barrera, la atención se centra en los solapes laterales, los solapes de extremo, el asiento de las fijaciones y las juntas de tapajuntas, ya que la chapa es la barrera. En una fachada ventilada, los inspectores deben comprobar la barrera de respaldo antes de que el revestimiento la cierre. Los defectos detrás de un muro terminado son difíciles de alcanzar.
Control de la condensación bajo cubiertas y muros monocapa en climas húmedos

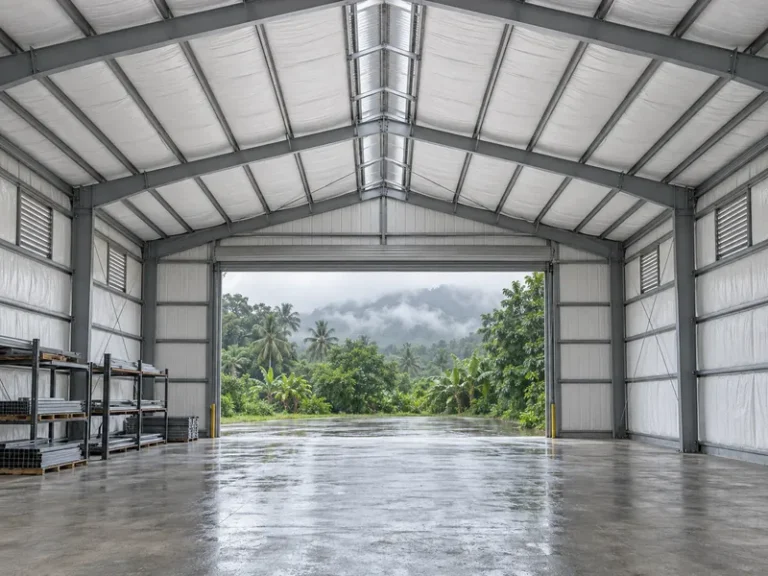

La condensación es un riesgo de comportamiento que conviene prever desde el principio bajo una chapa monocapa. Se forma en cualquier superficie cuya temperatura sea igual o inferior al punto de rocío del aire que la rodea. Bajo una cubierta o un muro monocapa, esa superficie suele ser la cara inferior del propio metal. El agua puede humedecer el aislamiento y reducir su eficacia. Si una cara de control de vapor está perforada o es discontinua, también puede gotear sobre mercancías o equipos almacenados.

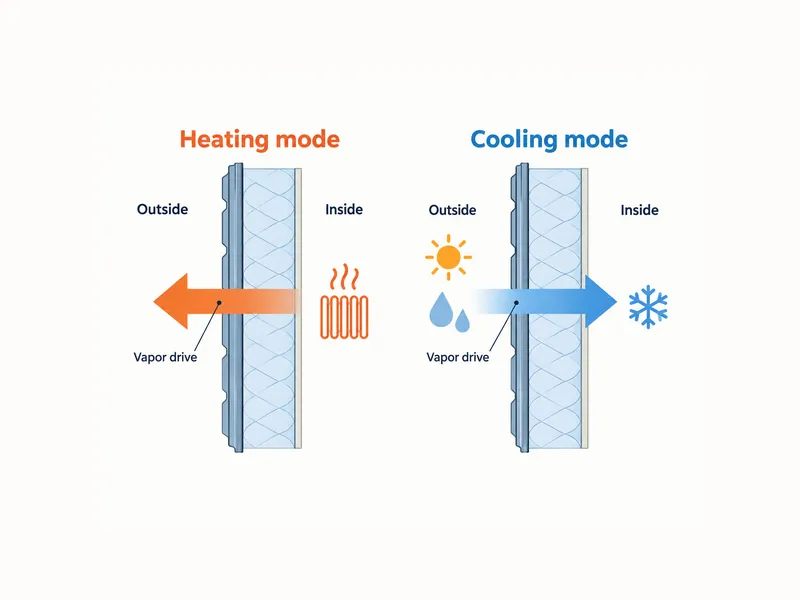

El lado en el que corresponde el control de vapor cambia con el clima y el funcionamiento del edificio. El vapor de agua se desplaza desde una mayor presión de vapor hacia una menor. El programa Building America del U.S. Department of Energy recomienda que la barrera de vapor, cuando se utilice, se sitúe en el lado del que procede el vapor. En climas con predominio de calefacción, esa fuente suele ser el interior cálido. En climas cálidos y húmedos, la misma guía advierte que el aire acondicionado en modo de refrigeración suele impulsar el vapor desde el exterior hacia el interior. Una barrera en el lado interior de un aislamiento permeable al aire puede entonces atrapar la condensación dentro del muro. Building America redactó esa guía para muros con entramado y aislamiento en cámara. Para un edificio metálico, describe un mecanismo que hay que tener en cuenta, no un detalle ya resuelto.
Por lo tanto, los almacenes, talleres y fábricas de regiones cálidas y húmedas no deben copiar un detalle propio de climas fríos que coloca por defecto la capa de control de vapor en el interior. RIMA International define una barrera de vapor como una capa con una permeancia inferior a 1 perm. El diseñador del proyecto debe decidir si esa capa se incluye en una cubierta o un muro determinados, dónde se sitúa y cómo se mantiene continua en los solapes, las fijaciones y las penetraciones de instalaciones. Esa decisión depende del clima local y de si el edificio se refrigera y con qué intensidad. Una comprobación a nivel de planificación, como la estimación del punto de rocío en el selector de envolvente y aislamiento, puede encuadrar esa conversación, pero no sustituye el cálculo térmico del proyecto.
Monocapa frente a paneles sándwich aislantes: dónde está el límite
La elección entre paneles monocapa y paneles sándwich depende más de lo que el edificio deba cumplir térmicamente y del número de capas que el proyecto pueda coordinar que del precio del panel. Los paneles metálicos aislantes colocan dos pieles metálicas alrededor de un núcleo espumado, como el poliisocianurato. El aislamiento y la cara interior llegan así como un solo producto, y las juntas machihembradas ayudan a bloquear el aire y el agua. Estos paneles se utilizan mucho en instalaciones con temperatura controlada. Las chapas monocapa se emplean a menudo en edificios utilitarios de menor coste, donde los diseñadores pueden especificar las capas situadas detrás de la chapa según cada parte del edificio.
Las comparaciones de precios funcionan a nivel de sistema instalado, donde el coste del panel por metro cuadrado es solo una línea. Una chapa monocapa puede costar menos en la compra. Sin embargo, las indicaciones de un fabricante señalan que, una vez añadidos el aislamiento y un panel de revestimiento interior por separado, el coste instalado de un sistema montado en obra puede acercarse al de los paneles sándwich. La comparación solo es justa cuando cada presupuesto cubre las mismas funciones: aislamiento, acabado interior, tapajuntas y la mano de obra para instalar cada capa.
Un panel sándwich no elimina el trabajo de interfaz. Las juntas entre paneles, los tapajuntas, las aberturas de puertas y ventanas y la transición a cualquier zona de monocapa siguen necesitando detalles específicos del proyecto. Parte de un edificio puede ser una cámara frigorífica construida con un sistema de paneles para cámara frigorífica, mientras que el resto se reviste con chapas monocapa. La unión debe entonces conectar un panel con núcleo con una chapa simple manteniendo continua la línea de control de aire y vapor. Esa unión, y quién diseña, suministra e instala sus remates, merece nombrarse en el alcance antes de que nadie pida cualquiera de los dos tipos de panel. Las aberturas en la chapa se detallan paso a paso en detalles de ventanas para edificios metálicos prefabricados.
Punto clave sobre el alcance del panel metálico monocapa
Un panel metálico monocapa define la chapa exterior y nada más. La pregunta útil nunca es solo «qué panel», sino «qué capas y quién es responsable de cada una». El aislamiento es necesario en edificios climatizados y el panel de revestimiento interior es una decisión del proyecto. El control de aire, agua y vapor proviene del conjunto y de sus juntas. El control de vapor requiere especial atención. En edificios climatizados de clima cálido y húmedo, el empuje de vapor puede ir hacia el interior, por lo que la posición del control de vapor detrás de una chapa monocapa debe derivarse del clima local y de las condiciones de funcionamiento, no de una costumbre propia de climas fríos.
Preguntas frecuentes
¿Necesitan los paneles metálicos monocapa un aislamiento independiente en climas cálidos y húmedos?
Un edificio climatizado o aislado de cualquier otro modo necesita un aislamiento independiente detrás de los paneles monocapa, ya que la chapa no tiene núcleo. Para la licitación, la consulta de paneles puede indicar si el edificio se refrigerará y con qué intensidad. El aislamiento y cualquier capa de control de vapor figuran entonces como partidas propias, cada una con un diseñador, un proveedor y un instalador designados.
¿Paneles monocapa o sándwich para un taller sin climatización frente a una fábrica climatizada?
Ningún tipo de edificio tiene una respuesta fija en cuanto al panel. Una fábrica climatizada necesita aislamiento en ambos casos, suministrado como capa independiente detrás de chapas monocapa o dentro del núcleo de un panel sándwich. Para un taller sin climatización, el equipo del proyecto decide si se necesita algún aislamiento y no debe dar por supuesta de antemano una composición ni un rendimiento.
¿Es más barato un panel metálico monocapa una vez añadidos el aislamiento y el panel de revestimiento interior?
La opción monocapa puede seguir costando menos, pero solo una cotización completa del sistema instalado muestra si es así una vez añadidas las demás capas. Pedir a cada licitador que presupueste el aislamiento, el panel de revestimiento interior, los remates, los tapajuntas y la mano de obra de instalación como partidas separadas hace que la comparación sea verificable. Una cotización que solo detalla la chapa exterior no es comparable con una cotización de panel sándwich.
¿Por qué gotea agua dentro del edificio una cubierta metálica monocapa?
La condensación es una causa habitual de goteo bajo una cubierta monocapa. Se forma cuando el aire húmedo entra en contacto con el metal a una temperatura igual o inferior a su punto de rocío. Una primera comprobación útil es ver si la cara de control de vapor está rasgada o abierta en los solapes y las penetraciones. El diseñador debe revisar después la posición de la capa de control según el clima y el funcionamiento antes de aplicar cualquier parche local.
¿Se pueden usar paneles monocapa y paneles sándwich en el mismo edificio de acero?

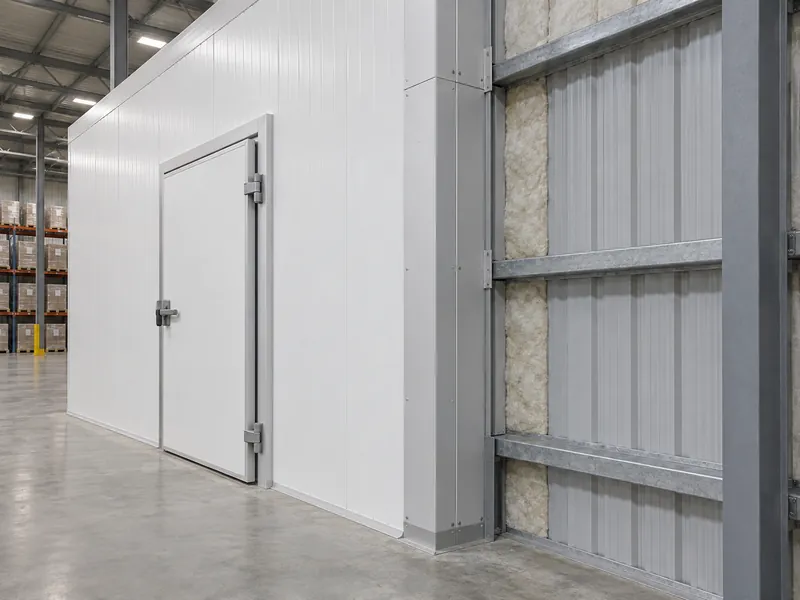

Los paneles monocapa y los paneles sándwich pueden convivir en un mismo edificio de acero, por ejemplo con paneles aislantes alrededor de salas de temperatura controlada. El contrato debe recoger la unión entre zonas como partida propia, con planos de tapajuntas y remates. Una parte designada debe ser responsable de mantener continua la línea de control de aire y vapor a través de esa unión.
¿Toda pared de panel metálico monocapa necesita un panel de revestimiento interior?
El panel de revestimiento interior es opcional en las paredes monocapa, y cada proyecto decide. La visibilidad del aislamiento, las necesidades de limpieza, la exposición a impactos o la apariencia suelen determinar esa decisión. Conviene resolverlo antes de pedir los paneles, porque el panel de revestimiento interior cambia el número de fijaciones, la lista de remates y la secuencia de instalación de la chapa exterior.
