Correas de edificios metálicos y cómo las cargas de la cubierta llegan al pórtico

Las correas de edificios metálicos explicadas: cómo el perfil Z o C, la continuidad por solape, la restricción del panel de cubierta y el arriostramiento determinan el vano y la separación, y qué hay que confirmar.

11 min de lectura
Correas de edificios metálicos y cómo las cargas de la cubierta llegan al pórtico

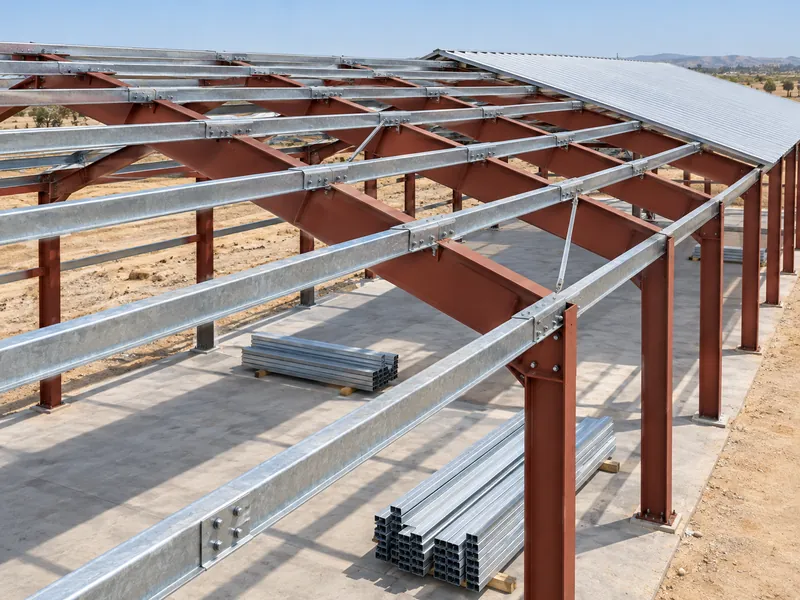

Las correas de edificios metálicos son los elementos ligeros de la cubierta que recogen la carga de los paneles de cubierta y la transmiten a los pórticos principales. Cada kilo de carga muerta de la cubierta, nieve, tráfico de mantenimiento y succión del viento pasa por ellas antes de llegar a las columnas. En un edificio de acero de pórtico rígido, los dinteles determinan dónde se apoyan las correas, mientras que las correas determinan qué distancia deben salvar las láminas de cubierta. Acertar con las correas no consiste tanto en elegir un perfil como en leer tres cosas en conjunto: el perfil, la forma en que se solapa sobre los pórticos y la restricción que le aportan los paneles de cubierta.

Los apartados siguientes tratan de cómo soportan la carga las correas, qué determina su vano y su separación, y qué hipótesis de diseño debe confirmar un comprador o el ingeniero del proyecto. No abarcan la selección completa del sistema de cubierta, el diseño del sistema de recubrimiento ni los precios. El diseño estructural final sigue siendo responsabilidad del ingeniero local responsable del proyecto.

Qué soportan las correas de edificios metálicos en la trayectoria de cargas de la cubierta

Las correas forman parte de la estructura secundaria: se extienden sobre los dinteles, soportan las láminas de cubierta y transmiten las cargas de cubierta al pórtico principal. Las cargas gravitatorias empujan los paneles hacia abajo sobre las correas. La succión del viento tira de los paneles y las correas separándolos del pórtico, por lo que una línea de correas debe trabajar en ambos sentidos durante la vida útil del edificio.

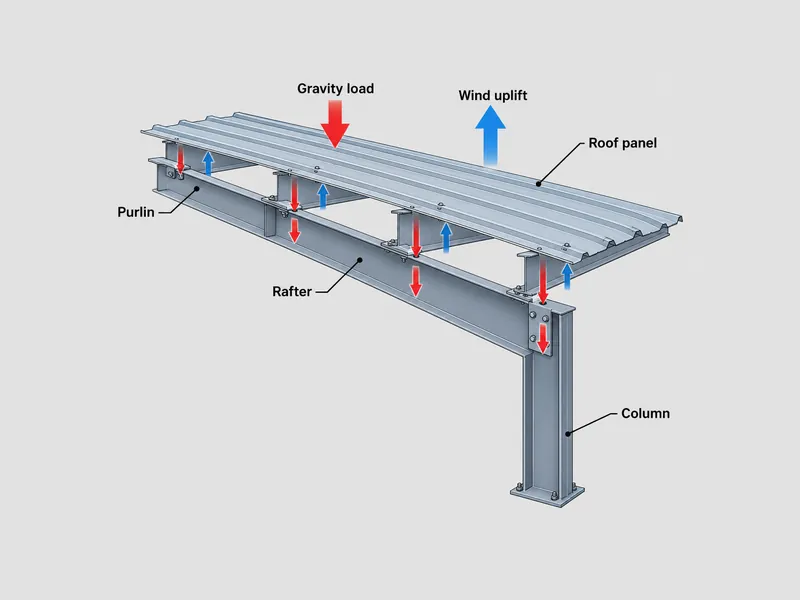

Diagrama de la trayectoria de cargas de la cubierta en la que las correas de edificios metálicos transmiten la carga por gravedad y la succión del viento desde el panel de cubierta hasta el dintel y la columna

Dentro del conjunto más amplio de estructura secundaria, las correas conviven con los largueros, los largueros de alero, los arriostramientos de ala, los elementos de base y los clips. Los largueros cumplen la misma función en los muros: recogen la presión del viento de los paneles de muro y la transmiten a las columnas. El larguero de alero se sitúa en la unión entre cubierta y muro y actúa en parte como ambos, por lo que los diseñadores suelen detallarlo como un componente independiente. Los edificios industriales exigen identificar los elementos de cubierta y de muro por sus funciones diferenciadas. Una revisión de planos para talleres debe mantener clara esa distinción.

Las estructuras de acero prefabricadas utilizan las correas y los largueros aquí descritos cuando se especifica ese sistema de envolvente. La misma distinción de elementos se aplica a los hangares de aeronaves.

Para quien revise una estructura de edificio metálico prefabricada, las correas no son elementos de catálogo intercambiables. Su tamaño, espesor y disposición de solapes se derivan de las cargas de cubierta y de la separación entre pórticos de un edificio concreto. Por eso el plano de correas es tan específico del proyecto como el plano de los pórticos.

Correas PEMB: perfiles Z, perfiles C y continuidad por solape

Elegir entre correas Z y C en un PEMB es en realidad elegir entre un sistema de cubierta continuo y uno de vano simple. Ambos son perfiles de acero conformado en frío, pero las correas Z pueden encajarse entre sí sobre una línea de pórtico, de modo que los perfiles Z solapados actúan como vigas continuas a lo largo de varios pórticos. Los perfiles C tienen alas cuadradas e independientes que no encajan de la misma manera. Se emplean con más frecuencia en vanos simples, huecos de muro, jambas de puertas y dinteles. Sus equivalentes en muro se explican en largueros de edificios metálicos. El elemento de unión entre cubierta y muro en el alero se describe en larguero de alero de edificios metálicos.

La continuidad es lo que hace de las correas Z solapadas una opción práctica para cubiertas que abarcan varios pórticos. Una línea continua de correas reparte la flexión entre vanos, por lo que los vanos interiores trabajan con más eficiencia que una fila de vigas simples independientes. La contrapartida es que la continuidad desplaza la zona crítica de diseño. Sobre cada línea de pórtico, la zona de solape soporta una flexión negativa y un cortante elevados. Bajo succión, además, tiene un ala inferior comprimida con arriostramiento limitado.

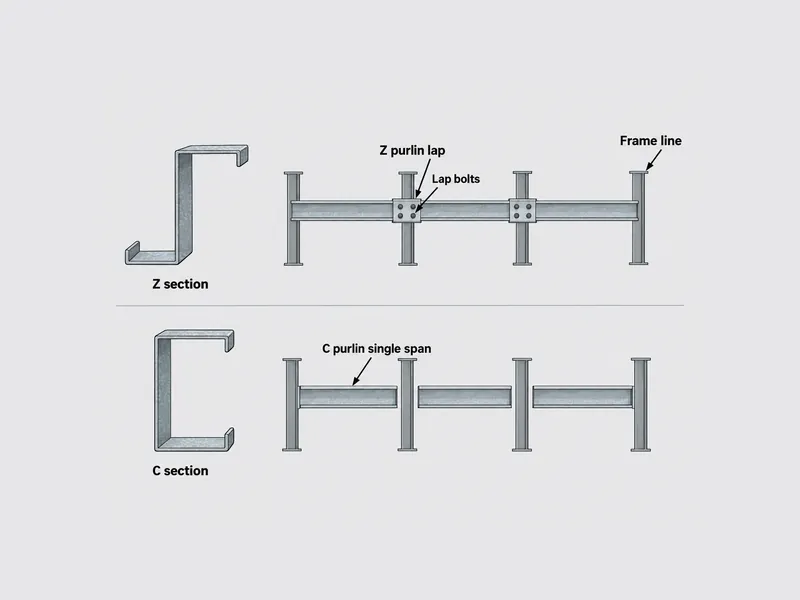

Alzado lateral que compara correas de edificios metálicos de perfil Z solapadas que discurren de forma continua sobre las líneas de pórtico con correas de perfil C utilizadas como vanos simples

La zona de solape es donde suelen aparecer los problemas de las correas. Un análisis de 2024 publicado en STRUCTURE magazine por Tim Lane y Cris Moen identificó el pandeo del ala inferior cerca de los solapes sobre las líneas de pórtico como un modo de fallo habitual en las correas de edificios metálicos. Los autores también señalaron que los fabricantes ensayaban históricamente correas de vano simple simplemente apoyadas y extrapolaban los resultados a vanos continuos. Ese enfoque puede pasar por alto estados límite de resistencia cerca de los solapes.

Para quien compara dos ofertas, la pregunta útil no es «¿Z o C?», sino «¿vano simple o solapado, y cómo se comprobaron los solapes?». Una correa Z ofrecida sin una longitud de solape y una disposición de pernos de solape claras está solo a medias especificada, porque el detalle del solape determina la resistencia de la línea.

Correas de cubierta de edificios metálicos: qué determina el vano y la separación

El vano de las correas de cubierta de edificios metálicos lo fija la separación entre pórticos, mientras que la separación entre correas la fijan la capacidad de los paneles de cubierta para salvar luz y las cargas de diseño que soportan. Pórticos más separados implican vanos de correa más largos y, normalmente, perfiles más profundos o de mayor espesor. Una mayor separación entre correas implica menos líneas de correa, pero más carga por línea y un vano más largo para la lámina de cubierta.

Los ejemplos publicados en Norteamérica suelen mostrar correas a unos 5 pies a ejes, y esos mismos ejemplos emplean habitualmente acero conformado en frío con un límite elástico nominal de 55 ksi. Tómense esas cifras como ilustraciones de la práctica habitual, no como punto de partida del diseño. En un proyecto real, la separación se deriva de las tablas de carga del panel, de las cargas de nieve, sobrecarga y viento determinantes, y de la capacidad de la correa. Las calidades de acero de cada mercado dependen del suministro local y de la normativa.

Los vanos extremos pueden necesitar una correa más robusta que los vanos interiores. Tanto en el caso práctico de STRUCTURE magazine como en un ejemplo resuelto financiado por AISI de una cubierta de junta alzada de cuatro vanos, las correas de los vanos extremos eran más gruesas que las de los vanos interiores. Una línea continua no recibe la misma ayuda de sus vecinas en sus extremos. Por eso conviene consultar con el diseñador un plano de replanteo que muestre un perfil uniforme en todos los pórticos.

Los casos de carga de gravedad y de succión rigen partes distintas del diseño de la correa. Las cargas gravitatorias por carga muerta, sobrecarga de cubierta y nieve pueden regir donde la normativa exige nieve significativa, incluida la acumulación de nieve o la nieve desequilibrada cerca de escalones y cumbreras. La succión del viento puede regir en cambio en cubiertas ligeras en emplazamientos expuestos o propensos a ciclones. La succión carga la correa en sentido contrario, lo que cambia qué ala queda en compresión.

Cómo el panel de cubierta cambia lo que puede soportar una correa

Un mismo perfil de correa puede soportar cargas distintas según cómo se fije el panel de cubierta, porque el panel forma parte del arriostramiento de la correa. Un panel fijado con tornillos vistos directamente al ala superior restringe esa ala frente al desplazamiento lateral y la torsión. Una cubierta de junta alzada se apoya en clips que permiten que el panel deslice con los movimientos térmicos. Esos clips aportan a la correa una restricción menor y de distinto tipo.

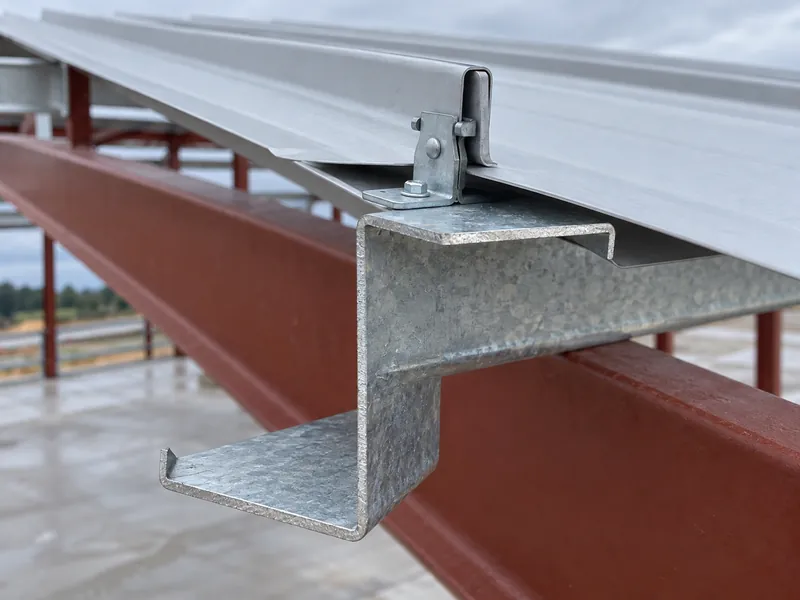

Primer plano de un clip de cubierta de junta alzada fijado al ala superior de una correa Z galvanizada, en el que se aprecia el clip deslizante que modifica la restricción de las correas de edificios metálicos

Un ejemplo resuelto financiado por AISI, de Cris Moen, de una línea de correas Z de cuatro vanos bajo una cubierta de junta alzada muestra hasta qué punto esto importa. En ese único ejemplo, la rigidez lateral aportada por los clips aumentó sustancialmente la resistencia de la línea de correas, mientras que la rigidez rotacional influyó menos. Bajo carga gravitatoria, rigió el pandeo distorsional en los vanos extremos. Bajo succión, rigieron la flexión y la torsión combinadas en el primer apoyo interior, en la zona de solape. Las cifras corresponden solo a ese ejemplo, pero el patrón explica por qué hay que conocer el tipo de cubierta antes de cerrar el diseño de la correa.

Los ingenieros que escribieron en STRUCTURE magazine en 2024 señalaron que la edición AISI S100-16 empleada en su trabajo incluye métodos para acciones combinadas y arriostramiento parcial aportado por los paneles de cubierta fijados. También indicaron que la norma de 1989 aún no incorporaba el pandeo distorsional. En un proyecto de exportación, la coherencia importa más que una edición concreta. El cálculo de la correa debe indicar qué norma de acero conformado en frío y qué edición sigue, y el ingeniero local del proyecto debe confirmar que la autoridad competente del edificio la acepta.

El diseño de correas y los sistemas de cubierta metálica confluyen en esta cuestión de la restricción. Pasar de una lámina fijada con tornillos vistos a una cubierta de junta alzada en una fase avanzada del proyecto, o recubrir un edificio existente con un panel distinto, cambia la restricción en la que se basaba el diseño original de las correas. En ese caso, hay que repetir la comprobación de las correas en lugar de suponer que la anterior sigue siendo válida.

Arriostramiento de correas y restricción de ala en edificios metálicos

El arriostramiento de las correas de edificios metálicos existe porque un perfil delgado conformado en frío es rígido en su propio plano pero débil lateralmente y a torsión. Bajo carga, una correa Z o C sin restringir puede torsionarse y pandear lateralmente antes de alcanzar toda su resistencia a flexión en el plano. El arriostramiento y la restricción mantienen el ala comprimida en su posición para que el perfil pueda desarrollar la capacidad supuesta por el diseñador.

Qué ala necesita ayuda depende del sentido de la carga. Bajo gravedad, el ala superior está en compresión en la mayor parte del vano y el panel de cubierta la restringe en parte. Bajo succión del viento, el ala inferior entra en compresión entre pórticos y el panel de cubierta apenas la sujeta. Por eso la succión es a menudo la situación en que las correas sin arriostrar o con arriostramiento ligero quedan más expuestas. Cerca de las líneas de pórtico, el ala inferior también está en compresión bajo gravedad, lo que contribuye a que la zona de solape sea sensible. Las distintas familias de pernos y tornillos se distinguen en elementos de fijación de edificios metálicos; no obstante, los planos del proyecto siguen definiendo la conexión de solape.

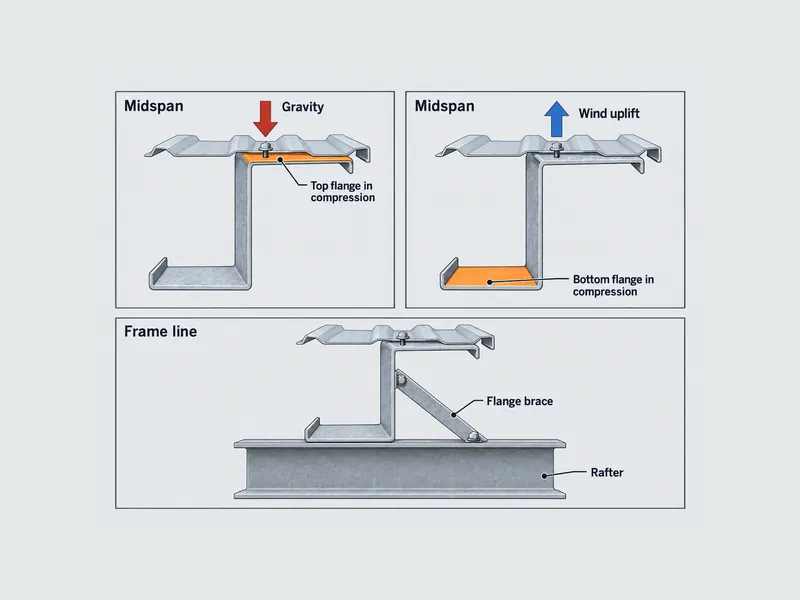

Diagrama en sección transversal de una correa Z que muestra el ala superior en compresión bajo carga gravitatoria, el ala inferior en compresión bajo succión del viento y un arriostramiento de ala conectado al dintel

Los conjuntos de estructura secundaria suelen incluir arriostramientos de ala y otros elementos de restricción junto con las correas. El tipo, el número y la ubicación de esos arriostramientos son resultados del diseño, no accesorios estándar. Una disposición de arriostramiento dibujada para una cubierta fijada con tornillos vistos puede no ser válida para una cubierta de junta alzada, y una disposición dibujada solo para gravedad puede no cubrir el caso de succión. Si los planos de montaje y el cálculo muestran arriostramientos en ubicaciones distintas, pídase al diseñador o al ingeniero responsable que los concilie por escrito antes del montaje.

Hipótesis de diseño de correas que hay que confirmar antes de la aprobación

La revisión más útil que un comprador o el ingeniero del proyecto puede hacer de un diseño de correas es confirmar las hipótesis en que se basa, no volver a comprobar la aritmética. Cada punto siguiente se relaciona con la trayectoria de cargas descrita arriba, y el cálculo y los planos del proveedor deben responderlo:

  • Vano y vanos extremos: la separación entre pórticos empleada y si los vanos extremos usan un perfil o espesor mayor que los vanos interiores.
  • Base de la separación: la separación entre correas indicada en el plano y la tabla de cargas del panel de cubierta y las cargas de diseño de las que se derivó.
  • Solapes: longitud de solape en cada línea de pórtico, disposición de pernos de solape y si las zonas de solape se comprobaron para flexión y cortante combinados.
  • Hipótesis de restricción: el tipo de panel de cubierta y el método de fijación supuestos en el cálculo, y si coinciden con el panel realmente suministrado.
  • Arriostramiento para succión: qué restringe el ala inferior bajo succión del viento y dónde se colocan los arriostramientos de ala u otros elementos de restricción.
  • Normativa y recubrimiento: la norma y edición de diseño de acero conformado en frío empleadas, y el recubrimiento de las correas (galvanizado o solo imprimación) para la exposición del edificio.

El recubrimiento figura en esta lista solo como condición que hay que confirmar. Las correas galvanizadas son una opción habitual para la estructura secundaria. Que un acabado concreto sea adecuado para un emplazamiento húmedo, costero o químicamente agresivo es una cuestión de protección contra la corrosión de edificios de acero, que se resuelve en la especificación de recubrimiento del proyecto.

Los edificios existentes exigen la misma disciplina cuando llegan cargas nuevas. Las instalaciones solares, los techos suspendidos, las conducciones de aire y las tuberías principales de rociadores cuelgan todo su peso de correas dimensionadas para la cubierta original. En el edificio de 1989 analizado en el artículo de STRUCTURE magazine, los autores calcularon que las correas originales soportaban una demanda de diseño de aproximadamente 1.5 veces su carga admisible prevista. Sostenían que las reglas informales que permiten pequeños aumentos de carga sin cálculo deberían respaldarse con cálculos de ingeniería. Antes de añadir carga a una cubierta existente, hágase que un ingeniero compruebe las líneas de correas, incluidos los solapes.

Los perfiles de correa son solo la mitad del diseño de la correa

Un replanteo de correas solo tiene sentido cuando se leen juntos el perfil, la continuidad por solape y la restricción de la cubierta. Una correa Z en una línea continua se comporta de forma distinta que ese mismo perfil en un vano simple, y una misma línea solapada puede soportar cargas distintas bajo una cubierta fijada con tornillos vistos y bajo una cubierta de junta alzada. El nombre del perfil y la cifra de separación son lo primero que mira la mayoría de los lectores. En la práctica, los detalles de solape y las hipótesis de restricción deciden cuánta carga puede soportar la línea con seguridad, por lo que son los primeros puntos que hay que confirmar en cualquier plano de correas de edificios metálicos.

Preguntas frecuentes

¿Conviene usar correas Z o correas C en la cubierta de un edificio metálico de varios pórticos?

Las correas Z se eligen a menudo para cubiertas de varios pórticos porque pueden solaparse sobre los pórticos y actuar como vigas continuas. Las correas C se adaptan más a vanos simples, huecos de muro y detalles porticados donde no se necesita continuidad. En cualquier caso, el diseñador debe comprobar el diseño del solape o de la conexión como parte de la línea de correas.

¿Cómo se decide la separación entre correas cuando la cubierta usa paneles de junta alzada?

La separación entre correas bajo paneles de junta alzada se decide por la capacidad de vano del panel, las cargas de diseño y la resistencia de la correa con la restricción que realmente aportan los clips. Las cubiertas fijadas con clips suelen dar a las correas menos restricción que las láminas fijadas con tornillos vistos. El diseñador debe comprobar la separación y el perfil para ese tipo de cubierta en lugar de copiarlos de un diseño atornillado.

¿Siguen necesitando arriostramiento las correas de edificios metálicos una vez fijadas las láminas de cubierta?

Las láminas de cubierta fijadas ayudan a restringir el ala superior, pero las correas suelen seguir necesitando un arriostramiento o una restricción de ala diseñados, sobre todo frente a la succión del viento, cuando el ala inferior está en compresión. La disposición del arriostramiento debe derivarse del cálculo de correas para el tipo de cubierta y los casos de carga concretos.

¿Se pueden añadir paneles solares o un techo suspendido a un edificio metálico existente sin comprobar las correas?

Añadir paneles solares o un techo suspendido sin comprobar las correas es arriesgado, porque las correas están dimensionadas para las cargas del diseño original. Un análisis publicado de un edificio metálico existente halló que sus correas originales superaban su carga admisible calculada. Las líneas de correas y sus solapes necesitan una comprobación de ingeniería antes de aplicar cualquier carga nueva.

¿Por qué tienden a fallar las correas cerca de los solapes sobre los pórticos principales?

Las correas tienden a fallar cerca de los solapes porque esa zona combina flexión y cortante elevados con un ala inferior comprimida y poco arriostramiento. El análisis de 2024 de STRUCTURE magazine apunta al pandeo del ala inferior en esos solapes. Por tanto, el diseño de correas continuas exige comprobaciones explícitas de los solapes en lugar de resultados extrapolados de ensayos de vano simple.
