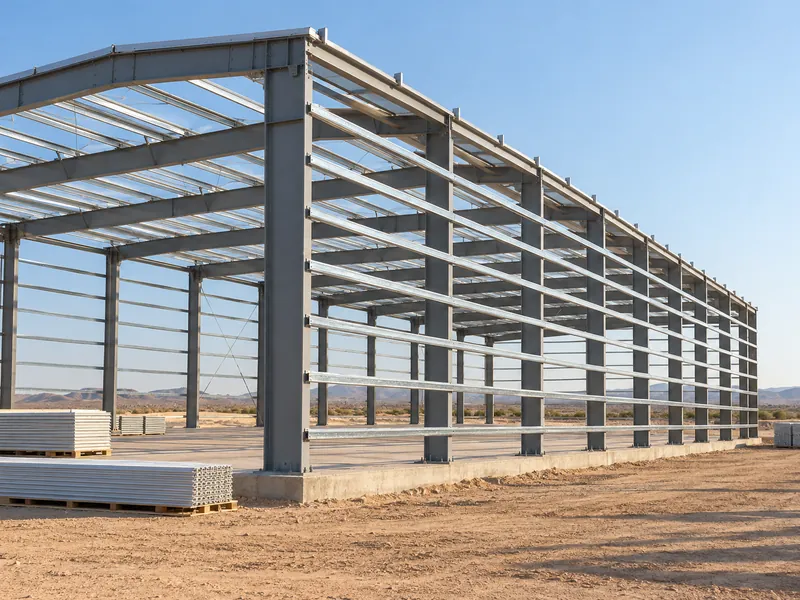

Los largueros de fachada de una nave industrial metálica son los elementos horizontales del muro que salvan la luz entre pilares, sostienen los paneles de fachada y transmiten la carga de viento del muro al pórtico. En una nave industrial metálica de pórtico rígido, los largueros recorren los pilares de las fachadas laterales y de hastial, mientras que las correas cumplen la función equivalente en la cubierta. Para leer un larguero en un plano hacen falta tres cosas: qué hace el elemento, dónde se sitúa respecto al pilar y dónde interrumpen la línea de largueros las aberturas y los elementos de borde.
Los largueros forman parte de la estructura secundaria, uno de los componentes de una nave industrial metálica que se calcula junto con el pórtico principal. El dimensionado de los largueros, el diseño del arriostramiento y los precios quedan fuera del alcance de este artículo; corresponden al diseño estructural del edificio y al ingeniero del proyecto. Cuando el arriostramiento de fachada sigue un patrón en V, la guía sobre estructura de acero con arriostramiento en V sigue el recorrido de las fuerzas en esa disposición.
Qué hacen los largueros de fachada en el muro de una nave industrial metálica

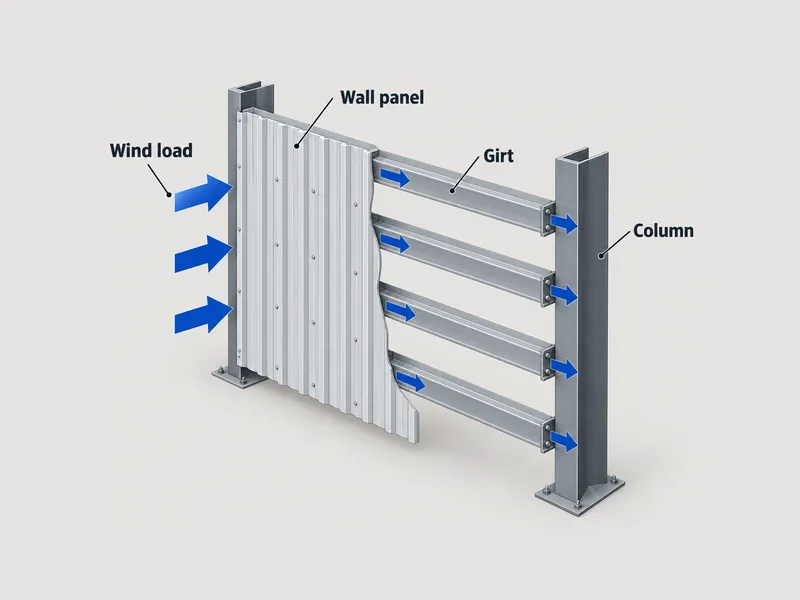

La carga de viento sobre el muro es lo principal que resiste un larguero, y el soporte lateral de los paneles de fachada viene con esa misma función. Las filas de largueros recogen la presión del viento sobre el cerramiento y la transmiten a los pilares en cada línea de pórtico. Eso convierte al larguero en el enlace entre la piel del edificio y el pórtico. Como el larguero está en esa trayectoria de carga, los criterios de viento de diseño que figuran en los planos o cálculos del edificio son la primera variable de cualquier disposición de largueros. Esos criterios deben corresponder al emplazamiento.
Los largueros y las correas se diferencian por su posición y su carga, no por su concepto. Los largueros trabajan en los muros y resisten principalmente el viento lateral, mientras que las correas de naves industriales metálicas se sitúan en la cubierta y transmiten las cargas de cubierta a los pórticos. Juntos, correas y largueros forman la retícula que une la envolvente del edificio con el pórtico principal y da a los paneles, el aislamiento y los accesorios un punto de fijación. Los largueros también se conocen como rastreles de fachada, y la función es la misma con cualquiera de los dos nombres.
Entramado con largueros Z y largueros de perfil C

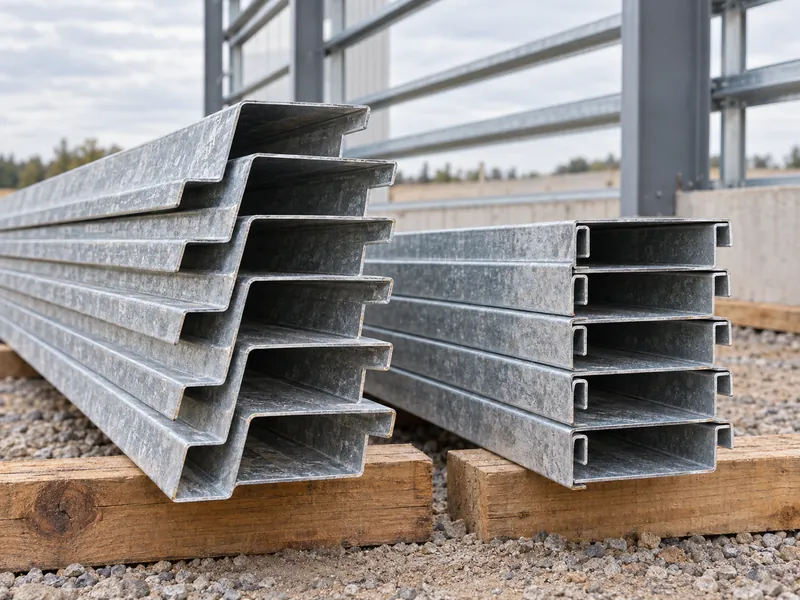

La mayoría de los largueros de los sistemas de naves industriales metálicas son de acero conformado en frío, conformado por laminación en un perfil C o Z. Ambas formas aparecen en las especificaciones de los proveedores. El proyectista del edificio fija el perfil de un muro determinado dentro de la gama de perfiles del proveedor; el comprador no lo elige de un catálogo. La marca de perfil de cada fila de largueros indica qué forma y qué tamaño exige el diseño.
El entramado con largueros Z depende estrechamente de cómo se une el larguero al pilar. Los proveedores ofrecen largueros Z en configuración pasante, que solapa por la cara exterior del pilar, o en configuración enrasada, que queda alineada con el pilar. Los perfiles Z se usan mucho para los largueros de fachada, pero es el plano, y no una regla general, el que confirma qué forma emplea un muro concreto.
Los perfiles C aparecen a menudo en los bordes del sistema de muro, además de en las filas de largueros. En algunos sistemas de estructura secundaria, canales C simples sirven de jambas y dinteles para las aberturas enmarcadas, y perfiles C con labio se usan como largueros de umbral sobre muros abiertos. Por eso un mismo alzado de fachada puede mostrar elementos C y Z, cada uno con una función distinta.
El diseño del proveedor fija el canto del perfil, el espesor del acero y el recubrimiento; una tabla genérica no lo hace. Las gamas publicadas por los proveedores varían de una empresa a otra y suelen expresarse en pulgadas y calibres estadounidenses. Esas cifras pueden no corresponder directamente a las tablas de perfiles que se usan cuando un proyecto se diseña en unidades métricas. En cuanto al recubrimiento, el galvanizado o una imprimación de taller son los acabados que suelen figurar para los largueros. Cuál necesita un muro se deduce de su exposición, así que el recubrimiento de los largueros debe decidirse junto con la protección contra la corrosión para naves industriales metálicas del proyecto, no dejarse en un valor por defecto.
Largueros PEMB pasantes frente a enrasados en el pilar

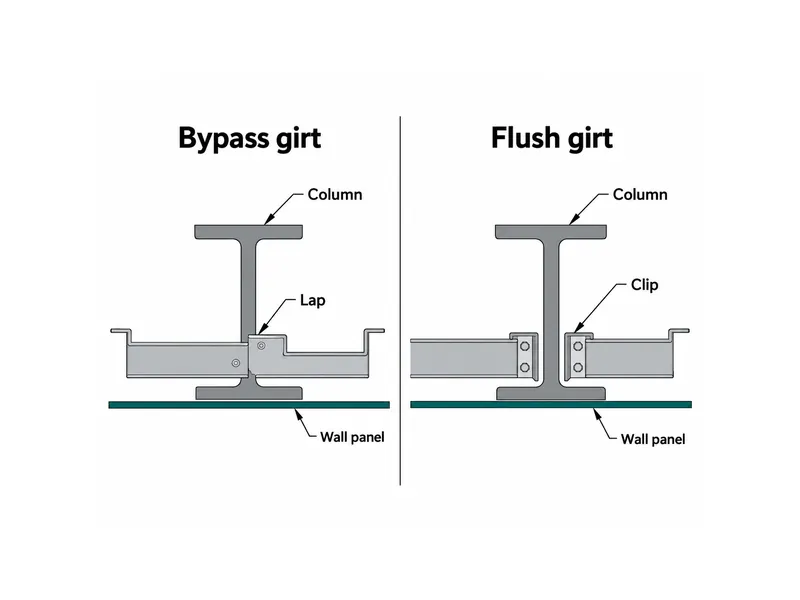

Pasante y enrasado describen dónde se sitúan los largueros PEMB respecto al pilar. Un larguero pasante recorre la cara exterior de los pilares y solapa en cada línea de pilar. La línea de largueros continúa más allá del pórtico y el cerramiento queda por fuera de los pilares. Un larguero enrasado se enmarca entre las alas del pilar sobre conexiones con angulares, no necesita solapes y mantiene plana la cara interior del muro. La colocación enrasada es, por tanto, la opción por la que hay que preguntar cuando una cara interior plana importa para trasdosados o acabados interiores.
Las dos colocaciones también se leen de forma distinta en los planos y en las listas de cantidades. Los muros pasantes llevan un margen de solape en cada línea de pilar, mientras que los muros enrasados muestran conexiones con angulares en cada pilar en lugar de solapes. Cuando dos presupuestos suponen colocaciones distintas, cambian tanto la cantidad de largueros como el estado del muro interior, así que confirme qué colocación presupuestó cada proveedor antes de comparar totales. El diseño estructural del edificio decide si un pórtico concreto admite largueros enrasados y los detalles de conexión en cada caso.
Donde las filas de largueros se encuentran con aberturas, aleros y base

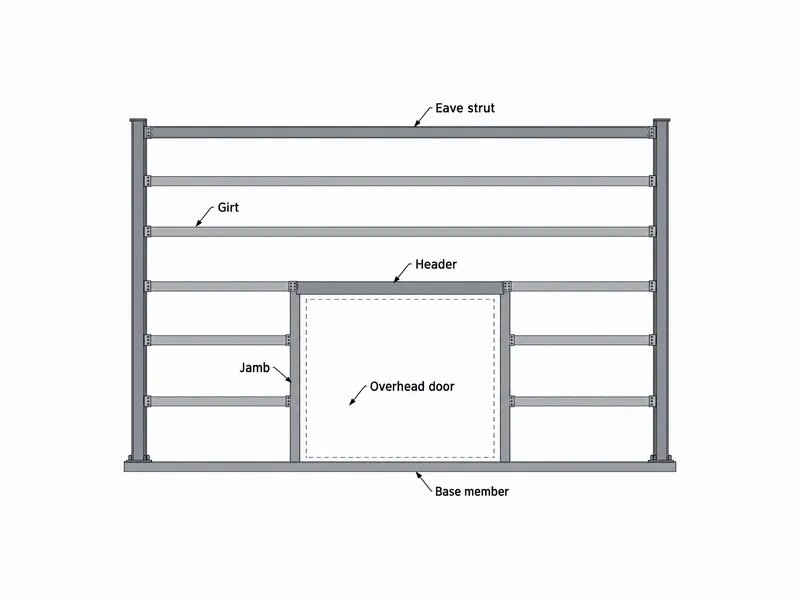

Cada puerta, ventana y lucernario de lamas corta las filas de largueros que atraviesa. Los elementos de jamba y dintel recogen entonces los extremos cortados y sostienen los paneles alrededor de la abertura. Un alzado de fachada que muestra una puerta basculante pero no sus jambas y su dintel está incompleto, porque las cargas que habrían soportado los tramos de larguero que faltan tienen que ir a algún sitio.
La anchura de la abertura es la variable que modifica localmente la disposición de los largueros. Una puerta ancha elimina de una vez un tramo de varias filas de largueros. En un cómputo de materiales, la longitud de larguero interrumpida se descuenta y se vuelve a sumar el entramado de jambas y dintel. Compruebe en cada alzado que las filas de largueros se detienen en las jambas y que cada abertura tiene sus propios elementos de entramado marcados.
En la parte superior e inferior del muro, las filas de largueros de fachada dan paso a otros elementos de estructura secundaria. Un sistema de estructura secundaria suele incluir largueros de base, largueros de fachada, largueros de alero, correas, arriostramientos de ala, angulares de hastial y conexiones con angulares. El larguero de alero y el larguero de base son elementos distintos de las filas de largueros de fachada. Contarlos como largueros de fachada en el cómputo de materiales, o suponer que una misma línea de suministro cubre todos ellos, es una laguna de alcance que conviene cerrar pronto. El elemento separado entre cubierta y muro se trata en nuestra guía sobre el larguero de alero en naves industriales metálicas.
Cómo se fijan el tamaño, la separación y la flecha de los largueros
El tamaño y la separación de los largueros se deducen del diseño calculado del edificio, no de una regla empírica. En una nave preingenierizada, la estructura secundaria suele diseñarse y suministrarse como parte del paquete del edificio. La disposición de los largueros debe poder leerse, por tanto, en el juego de planos del proveedor, por ejemplo en los planos de montaje o en los alzados de entramado de fachada. El ingeniero responsable del emplazamiento del proyecto confirma el diseño estructural final. Una estructura de acero prefabricada con muros entramados con largueros exige una comprobación de la disposición de los largueros basada en los planos. Tome de esos planos la disposición real de los muros de las naves industriales.
Las aberturas grandes son parte de la disposición que hay que revisar en los hangares de aeronaves. Compruebe también los tramos de largueros especificados alrededor de las aberturas en los talleres.
La flecha bajo la carga de viento es una de las comprobaciones que hay detrás de esa disposición. La tabla de flechas del Código Internacional de la Edificación (International Building Code) aparece como Tabla 1604.3 en un suplemento de 2007 del Código de la Edificación de Florida (Florida Building Code). En esa tabla, los elementos secundarios de muro que soportan revestimiento metálico conformado se limitan a L/90 bajo la carga de viento de diseño. La misma tabla permite tomar la carga de viento para esta comprobación de flecha como 0.7 veces la carga de componentes y cerramiento.
El acabado del muro determina qué límite se aplica. La misma tabla del IBC fija L/240 para muros exteriores con acabados frágiles y L/120 para muros con acabados flexibles, ambos más estrictos que el L/90 permitido para los largueros situados detrás de revestimiento metálico conformado. Un muro revestido con chapas de panel metálico monocapa entra en la línea del revestimiento metálico conformado. Añadir un acabado frágil a ese muro es un cambio de diseño que debe volver al ingeniero, no un detalle de acondicionamiento.
Los límites del IBC proceden de una sola familia de códigos y de una sola edición. Los proyectos en jurisdicciones que no usan el IBC, o que usan otra edición, siguen sus propias reglas de flecha. Confirme con qué límite y con qué criterios de viento se comprobó el diseño de los largueros. Una carga de viento de diseño mayor aumenta la flecha de los largueros para el mismo perfil y la misma separación, y por eso la base de viento de los planos tiene que corresponder al emplazamiento real.
Leer los largueros en los planos de entramado de fachada
Los planos de entramado de fachada permiten comprobar cada una de las cuestiones anteriores sobre los largueros antes de aceptar un diseño o de comparar dos presupuestos. Los elementos que faltan son preguntas para el proveedor, no motivos para que el comprador rediseñe el muro:
- Marcas de perfil para cada fila de largueros, indicando la forma C o Z y si las fachadas laterales y las de hastial son distintas.
- Separación entre filas de largueros en cada alzado de fachada, junto con los criterios de viento de diseño y el código con el que se comprobó la disposición.
- Colocación en los pilares: pasante, con las ubicaciones de solape indicadas, o enrasada, con conexiones con angulares en cada pilar.
- Enmarcado de aberturas: jambas y dinteles dibujados en cada puerta, ventana y lucernario de lamas, con las filas de largueros deteniéndose en las jambas.
- Elementos de borde: larguero de alero y larguero de base representados como marcas separadas, con su alcance de suministro indicado.
- Recubrimiento: largueros galvanizados o imprimados, según la exposición fijada en la especificación de protección contra la corrosión.
Los seis puntos describen lo que deben mostrar los planos de fachada; no sustituyen a los cálculos estructurales. Los cálculos del proyecto y el ingeniero local responsable siguen determinando si los largueros resisten las cargas de viento del emplazamiento y el código propio del proyecto. Cuando falte una respuesta, pídala al proveedor por escrito para cerrar la laguna antes de la fabricación, no en obra.
Qué revela la colocación de los largueros sobre el muro
Piense en un larguero como la capa que lleva el viento entre el cerramiento del muro y los pilares. Su colocación en el pilar condiciona el resto del muro. La colocación decide si las líneas de largueros solapan más allá del pórtico o se detienen en cada pilar sobre angulares, si la cara interior queda plana y cómo se cuentan las cantidades de largueros. La lectura errónea fácil es tratar los largueros como una partida genérica, cuando el perfil, la separación y la flecha se remontan al diseño frente al viento del edificio y al código que sigue el proyecto.
Un alzado de fachada solo está listo para aceptarse cuando muestra la colocación de los largueros, las jambas y dinteles de cada abertura, y el larguero de alero y el larguero de base como marcas propias.
Preguntas frecuentes
¿Qué son los largueros de fachada en una nave industrial metálica?
Los largueros de fachada son elementos horizontales del muro que salvan la luz entre los pilares de una nave industrial metálica, sostienen los paneles de fachada y resisten la carga de viento sobre el muro. En los sistemas de naves industriales metálicas suelen ser perfiles C o Z conformados en frío. El equivalente del larguero en la cubierta es la correa.
¿Debo usar largueros pasantes o enrasados si quiero una cara interior del muro plana?
Los largueros enrasados mantienen plana la cara interior del muro porque se sitúan entre las alas del pilar sobre angulares. Los largueros pasantes recorren la cara exterior de los pilares y solapan en cada línea de pilar. Que un pórtico concreto admita largueros enrasados es una decisión de diseño estructural, así que pida al proveedor que lo muestre en los planos.
¿Son los largueros y las correas el mismo perfil, solo que usados en muros en lugar de en la cubierta?
Los largueros y las correas son ambos elementos secundarios conformados en frío, a menudo de la misma familia de perfiles C y Z, pero cada uno se diseña para su propia posición. Los largueros resisten principalmente el viento lateral sobre el muro, mientras que las correas transmiten las cargas de cubierta a los pórticos. Una forma coincidente no los hace intercambiables, porque el tamaño y la separación proceden de comprobaciones de diseño distintas.
¿Los largueros de fachada de naves industriales metálicas son perfiles C o Z?
Los largueros de fachada de naves industriales metálicas existen en ambas formas. Los perfiles Z se usan mucho para las propias filas de largueros. Los perfiles C suelen enmarcar los bordes del muro, como las jambas y dinteles de las aberturas o los largueros de umbral sobre muros abiertos. La marca de perfil de cada fila de largueros de los planos de entramado de fachada indica qué forma exige realmente el diseño.
¿Cómo cambian los largueros alrededor de una gran abertura de puerta basculante?
Las filas de largueros se detienen en una gran puerta basculante, y el entramado de jambas y dintel recoge los extremos cortados y sostiene los paneles alrededor de la abertura. Cuanto más ancha es la puerta, más filas de largueros interrumpe. Compruebe que el alzado de fachada muestra las jambas y el dintel de cada puerta, no solo la abertura en sí.
¿Quién decide la separación de los largueros en una nave industrial metálica preingenierizada?
La separación de los largueros procede del diseño calculado del edificio, que suele preparar el proveedor del edificio a partir de los criterios de viento de diseño y del código con el que se comprueba el edificio. Los planos de entramado de fachada del proveedor deben mostrar esa separación. En proyectos fuera de jurisdicciones del IBC, el ingeniero responsable local confirma que la disposición cumple el código local.
¿Se aplican los límites de flecha de largueros del IBC a proyectos fuera de los Estados Unidos?
Solo donde la jurisdicción del proyecto haya adoptado el IBC, y además solo en la edición que utilice. El límite L/90 para los largueros situados detrás de revestimiento metálico conformado procede de una edición concreta de la tabla del IBC. Los proyectos sujetos a otros códigos de construcción siguen sus propias reglas de flecha, así que pregunte con qué código y con qué criterios de viento se comprobó el diseño de los largueros.
